Рис. 5.11. Только поверхностные слои |
При использовании холодной регенерации адсорбента можно регенерировать только поверхностные слои зерен адсорбента. Поэтому, типичное время фазы адсорбции для осушителей с холодной регенерацией составляет 5 минут.
| Достижимая точка росы, °C |
Допустимое рабочее давление, бар (изб) |
Достижимый объемный расход, м³/ч |
Допустимая температура на входе, °C |
| до -70 | до 350 | до 6100 | до +50 |
|
|

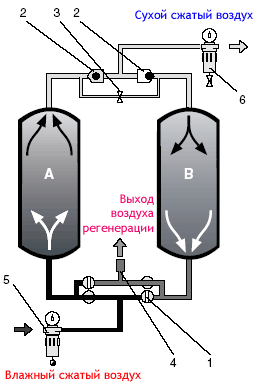

Рис. 5.12. Устройство осушителя с холодной регенерацией: 1 = Блок впускных/разгрузочных клапанов 2 = Обратные клапаны; 3 = Сопло регенерации 4 = Фильтр-глушитель; 5 = префильтр 6 = Финальный фильтр |
При использовании осушителей с холодной регенерацией адсорбента, регенерация происходит без нагрева, т.е. без затрат тепла. Часть осушенного в адсорбере A воздуха отбирается через сопло, расширяется до давления чуть выше атмосферного (при этом относительная влажность, а значит, и способность поглощать влагу, становится еще ниже), и подается в регенерируемый адсорбер B. В процессе прохождения через слой адсорбента этот воздух поглощает влагу, содержащуюся, как было указано выше, на поверхности зерен адсорбента, и затем выводится в атмосферу через открытый разгрузочный клапан и фильтр-глушитель.
Для того, чтобы предотвратить попадание в осушитель компрессорного масла и жидкой влаги, могущих снизить эффективность адсорбента и уменьшить его срок службы, на входе устанавливается фильтр тонкой очистки сжатого воздуха. На выходе, как правило, устанавливается фильтр грубой очистки, предназначенный для удаления адсорбентной пыли.
У адсорбционных осушителей с холодной регенерацией есть только один недостаток - потери сжатого воздуха (того осушенного воздуха, который отбирается на регенерацию адсорбента, и затем выводится в атмосферу). Для осушителей, работающих на стандартных низких давлениях (до 16 бар) эти потери могут составлять от 14 до 20-25% (в зависимости от того, сколько воздуха на регенерацию адсорбента требуется при конкретных условиях эксплуатации, а также в зависимости от конструктивных особенностей осушителя).
Осушители ZANDER серий K-MT и KEN-MT, при стандартных условиях эксплуатации (что это такое, смотрите в главе 5.4.1. «Стандартные расчетные условия»), расходуют на регенерацию адсорбента 14,3% от номинального расхода. Т.е., если на вход осушителя подавать 145 м³/ч сжатого воздуха, объемный расход осушенного сжатого воздуха будет составлять 124 м³/ч .
+ Экономически оправданы при небольших и средних расходах
+ Простота конструкции
+ Относительно низкая стоимость (по сравнению с осушителями с горячей регенерацией)
+ Низкое энергопотребление (близкое к нулю)
- Потери сжатого воздуха
Компания ZANDER производит осушители с холодной регенерацией серий KEN-MT (на средние и большие расходы) и K-MT (на небольшие расходы), а также осушители, работающие по принципу холодной регенерации, для осушения сжатого воздуха высокого давления: HDK (до 50 бар) и HDK-MT (до 350 бар).
