Адсорбционные осушители серии Ecodry HDK-MT

Осушители серии Ecodry HDK-MT являются адсорбционными осушителями сжатого воздуха высокого давления, использующими приницип холодной регенерации адсорбента. Осушители серии HDK-MT выпускаются в модификациях для максимального рабочего давления 100, 250 и 350 бар (изб).


Принцип работы
Принципиальная схема осушителей HDK-MT

Принцип устройства и работы осушителей высокого давления серии HDK-MT несколько отличается от схемы, используемой в обычных 16-барных осушителях серий Ecodry K-MT и KEN-MT. Он проиллюстрирован и описан ниже.

1 B1, B2адсорберы
2входной магистральный фильтр
3выходной магистральный фильтр
4сетчатые пылевые фильтры
5сопло газа регенерации
7 V1, V2 впускные соленоидные клапаны
7 V7, V8разгрузочные соленоидные клапаны
7 V9соленоидный клапан набора давления
8 V5, V6обратные клапаны воздуха регенерации
8 V3, V4обратные клапаны основной линии
9фильтры-глушители
10манометры адсорберов
13электрошкаф и система управления
45редуктор давления газа регенерации
47манометр редуктора
50 V12обратный клапан линии регенерации
53 V10, V11обратные клапаны линии набора давления
78пусковое устройство (опция)
95датчик точки росы (опция)
101 V13, V14обратные клапаны основной линии


Вначале сжатый воздух проходит через фильтр тонкой очистки (2), который удаляет твердые и жидкие частицы размером до 0.01 мкм. Это необходимо для предотвращения попадания в осушитель компрессорного конденсата, который способен значительно снизить влагопоглотительную способность адсорбента, и, как следствие, всего осушителя в целом.

После фильтрации сжатый воздух поступает в нижний блок клапанов, где через открытый впускной клапан (V1) он направляется в один из адсорберов, являющийся в данный момент рабочим (B1). Адсорберы осушителя заполнены адсорбентом. Обычно, используется двухслойное наполнение: нижняя часть каждого адсорбера заполнена специальным водостойким силикагелем (примерно 10% об.), который не позволяет насыщенному влагой сжатому воздуха попасть в верхний слой адсорбента, а верхняя часть адсорбера заполнена основным адсорбентом (обычно, молекулярными ситами или силикагелем). В различных осушителях, в зависимости от требований конкретного процесса, типы и процентное соотношение адсорбентов могут варьироваться.

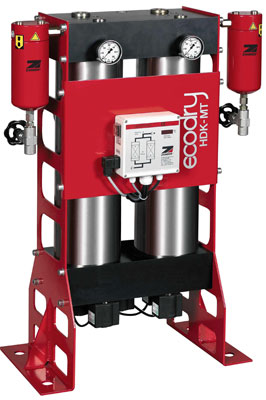

Осушитель HDK-MT
Осушитель серии HDK-MT

Во время фазы адсорбции (на схеме - в адсорбере B1), влага, содержащаяся в сжатом воздухе, поглощается адсорбентом по мере движения воздуха через его слой в направлении «снизу вверх». Затем, осушенный воздух частично через редуктор давления (45) и сопло регенерации (5) забирается на регенерацию адсорбента в другом адсорбере (здесь B2), а большая его часть поступает на выход осушителя и в финальный фильтр (3) общей (серия ZP) или грубой (серия V) очистки, где удаляются могущие попасть в него частицы адсорбентной пыли. Тип устанавливаемого на выходе осушенного воздуха фильтра зависит от типа используемых в конкретном осушителе адсорбентов и размера частиц пыли, образуемой ими. После прохождения через финальный фильтр обработка сжатого воздуха в осушителе завершена.

В то время, как в рабочем адсорбере (B1) происходит процесс адсорбции, адсорбер (В2) регенерируется. Это достигается пропусканием части уже осушенного воздуха через регенерируемый адсорбер, где он расширяется до атмосферного давления и проходит через адсорбер (В2) сверху вниз, т.е. в направлении, обратном направлению потока адсорбции. Расширение до атмосферного давления позволяет осушенному воздуху забрать влагу из насыщенного ей адсорбента и перенести ее в нижнюю часть адсорбера, откуда она вместе с переносящем ее воздухом удаляется через открытый разгрузочный клапан (V8) и фильтр-глушитель (9).

Смена режимов работы адсорберов обеспечивается элетронным блоком системы управления Multitronic. Через заданный промежуток времени, разгрузочный клапан (V8) закрывается, а клапан набора давления (V9) открывается. Это позволяет давлению в адсорбере (В2) сравняться с давлением в адсорбере (B1). Затем система управления инициирует переключение впускных и разгрузочных клапанов в состояние, противоположное существовавшему в предидущем цикле. Таким образом, теперь схема работы адсорберов становится прямо обратной вышеописанной.

Данный принцип прост, надежен и требует минимальных затрат внешней энергии (электроэнергия расходуется только на функционирование электронной системы управления и переключение соленоидных клапанов). Единственным недостатком являются потери сжатого воздуха, возникающие при проведении регенерации адсорбента.


Датчик точки росы и другие опциональные компоненты

При использовании больших осушителей, мы рекомендуем обратить внимание на датчик точки росы сжатого воздуха ZHM (опциональный компонент). Измеряя температуру точки росы получаемого сжатого воздуха, осушитель с контролем точки росы переключает адсорберы только тогда, когда температура точки росы осушенного воздуха поднимается до определенного заранее запрограммированного уровня. За счет этого, перерасход воздуха на регенерацию адсорбента, зачастую имеющий место при работе осушителя в таймерном режиме, исключен.

Кроме датчика точки росы, адсорбционные осушители HDK-MT могут комплектоваться другими опциональными устройствами и поставляться в специальных исполнениях, например:
- для установки на открытой площадке
- в комплектации с пневматической системой управления (для взрывоопасных мест установки)
- с подключением для удаленного мониторинга работы осушителя
- с пусковым устройством (работающим аналогично клапану минимального давления у компрессоров)
- с нагревателем для установки в месте с низкой температурой окружающей среды


Особенности и преимущества

Компания ZANDER - ведущий мировой производитель оборудования для подготовки сжатого воздуха и газов. Продуманная и тщательно рассчитанная конструкция, высокое качество комплектующих, строгий технический контроль производства обеспечивают высокий уровень качества и надежности нашей продукции.

 Адсорберы осушителей HDK-MT выполнены полностью из нержавеющей стали.

 ZANDER использует в своих осушителях, в т.ч. и в осушителях серии Ecodry HDK-MT, только проверенные адсорбенты высшего качества. Дольший срок службы адсорбента - это прямая экономия средств Пользователя на обслуживание осушителя.

 Высокое качество всех компонентов осушителя: расчетный срок службы адсорберов составляет 250000 циклов перепада давления (по меньшей мере 10 лет непрерывной работы); подобранные с запасом клапаны; эффективный фильтр-глушитель. Степень электрозащиты осушителей HDK-MT - IP54.

 Удобная система мониторинга работы осушителя с помощью светодиодного дисплея и светодиодных индикаторов системы управления Multitronic.

 Самоочищающиеся решетки распределителей потока, смонтированные в нижней части адсорберов.

 Простота эксплуатации и обслуживания.



Технические данные

Модель Пропускная
способность, м³/ч
Габаритные размеры, мм Присоединение,
дюймы или мм
Макс. рабочее
давление, бар (изб.)
Масса, кг
Ш В Г
HDK-MT 4/100 40 716 1015 340 G 1/2 100 83
HDK-MT 6/100 65 716 1025 340 G 1/2 100 85
HDK-MT 10/100 90 716 1035 340 G 1/2 100 87
HDK-MT 15/100 120 716 1045 340 G 1/2 100 90
HDK-MT 20/100 180 716 1245 340 G 1/2 100 105
HDK-MT 25/100 240 716 1445 340 G 1/2 100 120
HDK-MT 30/100 300 716 1645 340 G 1/2 100 130
HDK-MT 40/100 400 780 1645 340 G 3/4 100 155
HDK-MT 50/100 520 780 1845 340 G 3/4 100 170
HDK-MT 60/100 590 780 2020 340 G 3/4 100 190
HDK-MT 70/100 650 780 2145 340 G 3/4 100 210

HDK-MT 4/250 60 716 1015 340 G 1/2 250 115
HDK-MT 6/250 85 716 1025 340 G 1/2 250 120
HDK-MT 10/250 120 716 1035 340 G 1/2 250 125
HDK-MT 15/250 150 716 1045 340 G 1/2 250 130
HDK-MT 20/250 230 716 1245 340 G 1/2 250 160
HDK-MT 25/250 300 716 1445 340 G 1/2 250 195
HDK-MT 30/250 430 716 1645 340 G 1/2 250 220
HDK-MT 40/250 530 780 1645 340 G 3/4 250 270
HDK-MT 50/250 600 780 1845 340 G 3/4 250 295
HDK-MT 60/250 720 780 2020 340 G 3/4 250 335
HDK-MT 70/250 910 780 2145 340 G 3/4 250 360

HDK-MT 4/350 70 716 1015 340 G 1/2 350 125
HDK-MT 6/350 95 716 1025 340 G 1/2 350 130
HDK-MT 10/350 145 716 1035 340 G 1/2 350 135
HDK-MT 15/350 200 716 1045 340 G 1/2 350 140
HDK-MT 20/350 300 716 1245 340 G 1/2 350 170
HDK-MT 25/350 400 716 1445 340 G 1/2 350 205
HDK-MT 30/350 500 716 1645 340 G 1/2 350 230
HDK-MT 40/350 780 780 1645 340 G 3/4 350 280
HDK-MT 50/350 940 780 1845 340 G 3/4 350 310
HDK-MT 60/350 1080 780 2020 340 G 3/4 350 350
HDK-MT 70/350 1180 780 2145 340 G 3/4 350 380

Пропускная способность указана для обеспечения точки росы сжатого воздуха -40°C при максимальном рабочем давлении, температуре сжатого воздуха на входе в осушитель +35°C, при полной загрузке.

Мин./макс. температура окружающего воздуха +1°С/+50°С. Мин./макс. температура сжатого воздуха на входе +1°С/+50°С


Если рабочие параметры в Вашем случае отличаются от принятых по умолчанию, для вычисления пропускной способности осушителя HDK следует применять указанные ниже поправочные коэффициенты. Если в таблице нет коэффициента, соответствующего рабочим условиям в Вашем случае, обращайтесь к нашим сотрудникам для получения информации.


Поправочные коэффициенты - давление сжатого воздуха и температура сжатого воздуха на входе в осушитель
Осушители HDK/100
°C \ бар (изб.) 50 бар 75 бар 100 бар
30°C 0,51 0,77 1,02
35°C 0,50 0,75 1,00
40°C 0,39 0,59 0,78
45°C 0,30 0,45 0,60
50°C 0,24 0,36 0,48
Осушители HDK/250
°C \ бар (изб.) 100 бар 175 бар 250 бар
30°C 0,41 0,71 1,02
35°C 0,40 0,70 1,00
40°C 0,31 0,55 0,78
45°C 0,24 0,42 0,60
50°C 0,19 0,34 0,48
Осушители HDK/350
°C \ бар (изб.) 250 бар 300 бар 350 бар
30°C 0,73 0,87 1,02
35°C 0,71 0,86 1,00
40°C 0,56 0,67 0,78
45°C 0,43 0,51 0,60
50°C 0,34 0,41 0,48
