Знаете ли Вы, что...
|
Генератор азота MAXIGAS112ECAHL в Калининградской области
Одним из наиболее часто встречающихся применений наших генераторов азота в электронной промышленности является снабжение азотом установок для селективной и волновой бессвинцовой пайки. Использование MAXIGAS вместо традиционной закупки баллонного газа позволяет, без преувеличения, на порядки сократить расходы на азот. При этом, Пользователю больше не нужно беспокоиться о задержках поставки или плохом качестве газа - MAXIGAS производит азот тогда, когда нужно, и в том количестве, когда нужно, при всегда гарантированном качестве. Отпадает также и необходимость в постоянном перемещении и подключении баллонов. Два показанных на фотографиях ниже генератора азота MAXIGAS 112 ECAHL были поставлены нами на одно из предприятий электронной промышленности Калининградской области. Фотографии сделаны в процессе проведения монтажа и пуско-наладки.

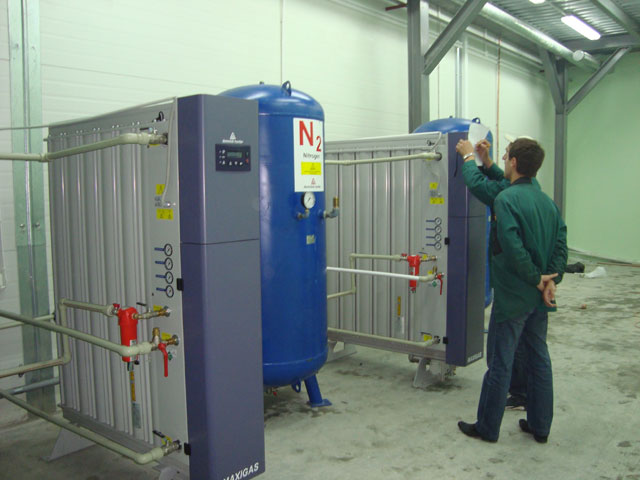

Генераторы азота MAXIGAS 112ECAHL. Видны также финальные пылевые фильтры, которые устанавливаются после буферных азотных ресиверов. Обычной расчетной чистотой азота, которую можно обозначить при заказе MAXIGAS, является 99.999%, 99.99% или 99.95% и т.д. в сторону ее уменьшения. Однако, в некоторых случаях имеется возможность изготовить и генератор азота, рассчитанный на другую чистоту последнего. В данном случае, по запросу Покупателя эти 2 генератора были изготовлены для обеспечения чистоты азота 99.975% (O2 ≤ 250 ppm) - что больше, чем 99.99% (O2 ≤ 100 ppm), но меньше, чем 99.95% (O2 ≤ 500 ppm). Была сохранена имеющаяся у наших «процентных» (т.е. 99.95% и «грязнее») генераторов система эквализации, что позволило получить высокую производительность. При этом, специальным образом было подобрано время контакта воздуха с CMS и откалиброваны сопла регенерации - что позволило получить и чистоту 99.975%.

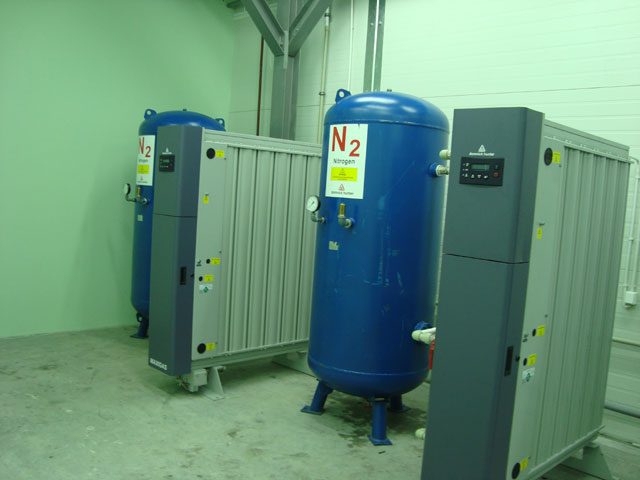

Вид с другой стороны. Видны буферные ресиверы.

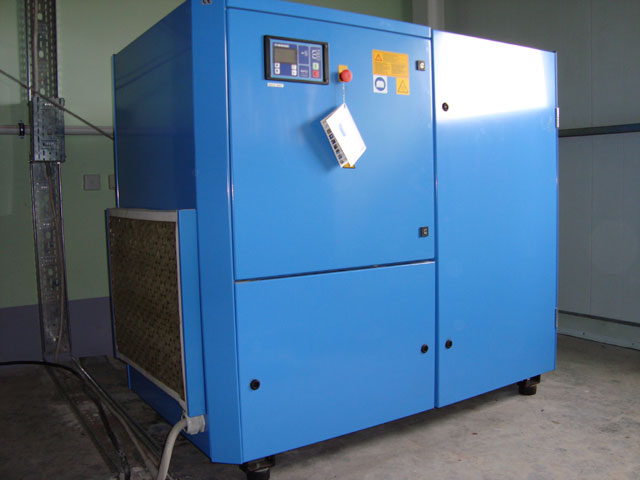

Как мы делаем обычно при поставке азотных станций, мы, разумеется, использовали и в этом проекте надежный, экономичный и современный винтовой воздушный компрессор производства нашего немецкого партнера - компании BOGE Kompressoren - в данном случае, 13-барный компрессор модели S40-2. Он установлен в отдельном помещении (не в том, где расположены генераторы азота). После компрессора на пневмомагистрали установлен циклонный сепаратор с автоматическим конденсатоотводчиком Bekomat (на снимке не видно).

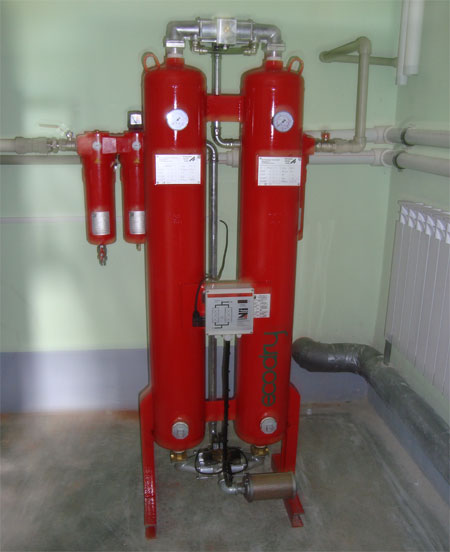

Нельзя подавать в генератор азота неочищенный и неосушенный сжатый воздух. Осушение и очистка его производятся с помощью адсорбционного осушителя ZANDER (Германия) серии KE-MT и входящих в комплект поставки осушителя фильтров. На самом первом фильтре (крайнем слева) уже после этой фотосъемки был установлен автоматический сенсорный конденсатоотводчик Bekomat. На втором предварительном фильтре достаточно поплавкового конденсатоотводчика, а на финальном фильтре после осушителя, предназначенном для удаления возможной цеолитной пыли (кусок его виден справа), разумеется, нет смысла ставить ничего, кроме ручного крана (который используется только для сброса давления). Страницы с информацией
С описанием принципа работы и конструкции, преимуществами, техническими данными и прочей информацией по этому оборудованию Вы можете ознакомиться на следующих страницах нашего сайта:
|
