Знаете ли Вы, что...

Beko
Bekomat

Конденсатоотводчики Bekomat производятся германской компанией Beko и являются, вероятно, самыми распространенными автоматическими системами отвода конденсата в мире.

Принцип работы
Устройство конденсатоотводчика Bekomat
Устройство конденсатоотводчиков Bekomat

Как и, например, конденсатоотводчики ZANDER серии Ecodrain, Bekomat-ы относятся к автоматическим конденсатоотводчикам с контролем уровня конденсата. Однако, между Ecodrain и Bekomat существует одно очень важное различие. Именно, если в Ecodrain сигнал о заполненности конденсатосборника подается электронной системе управления от магнитного стержня, по которому вверх и вниз перемещается поплавок, в конденсатоотводчиках Bekomat поплавок отсутствует. Для определения заполненности конденсатосборника конденсатом используется объемный сенсор, без участия каких-либо движущихся частей.

Когда сенсор (6) сигнализирует системе управления о том, что конденсат (2) в конденсатосборнике поднялся до определенного уровня (Ni2), система управления подает напряжение на соленоидный клапан (7), закрывающий выход конденсата, в результате чего клапан открывается, и конденсат выходит из конденсатоотводчика.

При снижении уровня конденсата до (Ni1) система управления инициирует закрытие соленоидного клапана. Это происходит раньше, чем конденсатоотводчик начинает выпускать сжатый воздух.

Особенности и преимущества

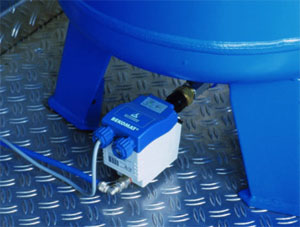

Конденсатоотводчик Bekomat 21 на ресивере
Bekomat 21 (снят с пр-ва) на воздушном ресивере

Конденсатоотводчики Bekomat производятся германской фирмой Beko уже в течение многих лет, и успели зарекомендовать себя как самые надежные устройства отвода конденсата, из контролирующих его уровень (более надежными являются только соленоидные таймерные конденсатоотводчики, и, конечно, ручные дренажные краны). На данное время (начало 2007 года) в мире насчитывается более 1 миллиона установленных конденсатоотводчиков Bekomat.
 Чрезвычайно высокая надежность работы. Вероятность сбоев в работе Bekomat очень низка.
 Отсутствие потерь сжатого воздуха. Соленоидный клапан закрывается раньше, чем из конденсатоотводчика начинает выходить сжатый воздух.
 Полностью изолированный отсек системы управления исключает возможность попадания влаги в электронный блок управления. Степень электрической защиты конденсатоотводчиков в целом: моделей Bekomat 31 и 32 - IP54, моделей Bekomat 12 и старше - IP65.
 Удобство установки и обслуживания: младшие модели Bekomat снабжены входным штуцером с изменяемым направлением (штуцер можно повернуть входной резьбой вбок или вверх), а в старших имеется несколько входов для конденсата, что делает Bekomat очень гибкими в установке. Обслуживание проводится быстро и просто, с помощью всегда имеющихся у нас в наличии комплектов запчастей.
 Система управления сигнализирует оператору о сбоях в работе с помощью светодиодных индикаторов. Возможен и вывод сигнала на удаленный терминал (например, на сигнальную лампу или зуммер).



Конденсатоотводчики Bekomat 13 и Bekomat 12
Конденсатоотводчики Bekomat 13 (слева) и Bekomat 12 (справа), установленные на 2 фильтрах сжатого воздуха ZANDER, на предприятии в Омске.

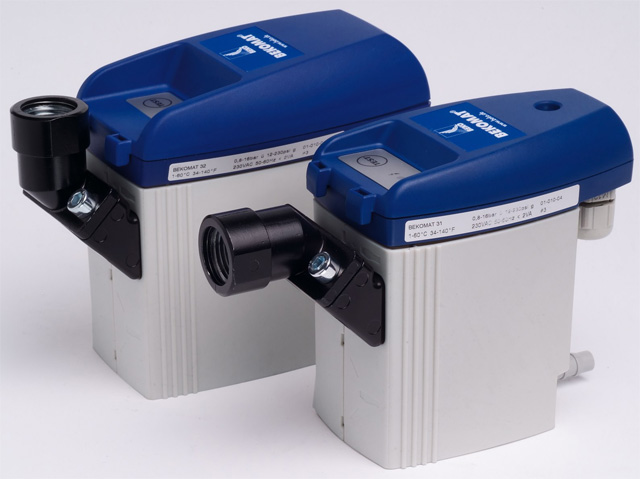

Конденсатоотводчики Bekomat 31 и Bekomat 32
Конденсатоотводчики Bekomat 32 (слева) и Bekomat 31 (справа).
Примечание: конденсатосброник их - также металлический (алюминиевый), видный же снаружи пластик - это внешний декоративный кожух.

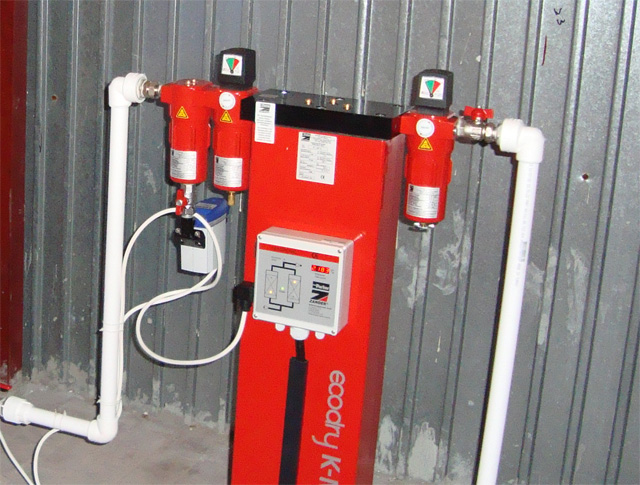

Конденсатоотводчик BEKO тип Bekomat 31
Конденсатоотводчик Bekomat 31, установленный на фильтре сжатого воздуха ZANDER, на предприятии в Нижнем Новгороде.
Технические данные

Модель Пропускная способность по сжатому воздуху, м³/мин,
при установке после
pmax,
бар(изб.)
Присоед.
Компрессора Фреонового осушителя[1] Фильтра[1]
Bekomat 31 2,5 5 25 16 G 1/2
Bekomat 32 5 10 50 16 G 1/2
Bekomat 12 6,3 12,6 46 16 G 1/2
Bekomat 12CO[2] 6,3 12,6 46 16 G 1/2
Bekomat 13 28 56 200 16 G 1/2
Bekomat 13CO[2] 28 56 200 16 G 1/2
Bekomat 14 126 252 900 16 G 3/4
Bekomat 14CO[2] 126 252 900 16 G 3/4
Bekomat 16 1400 2800 - 16 G 3/4
Bekomat 16CO[2] 1400 2800 - 16 G 3/4
Модификации для повышенного давления
Bekomat 13CO PN25 20 40 140 25 G 1/2
Bekomat 13CO PN40 20 40 140 40 G 1/2
Bekomat 12CO PN63 4,5 9 32 63 G 1/2
Конденсатоотводчик Bekomat 13
Bekomat 13

Пропускная способность при давлении 7 бар (изб.), условиях всасывания 25°C и 60% относительной влажности, температуре сжатого воздуха на выходе из теплообменника компрессора +35°C; для осушителя с обеспечением температуры точки росы сжатого воздуха +3°C. Для моделей для повышенного давления пропускная способность указана при максимальном рабочем давлении.
Рабочая температура от +1°С до +60°С
Стандартное напряжение электропитания 230В±10%˜50Гц
[1] При условии предварительного отвода конденсата от теплообменника компрессора (например, с циклонного сепаратора)
[2] Модели с индексом CO имеют повышенную коррозионную стойкость и предназначены для использования для отвода агрессивного конденсата, образующегося после безмасляных компрессоров (именно так - конденсат после безмасляных компрессоров агрессивнее, чем после маслозаполненных, т.к. твердые частицы в безмасляных компрессорах не могут оставаться в масле и быть затем задержаны масляным фильтром, по очевидной причине отсутствия в безмасляных компрессорах компрессорного масла, и придают конденсату более или менее выраженную кислотную реакцию). Модели Bekomat 31 и Bekomat 32 пригодны для отвода безмасляного конденсата, несмотря на отсутствие в их наименованиях суффикса CO.

Запчасти для Bekomat

Наша компания, разумеется, предлагает и запасные части для всего продаваемого нами оборудования, в том числе и запасные части для устройств отвода конденсата Bekomat. Если Вас интересуют запасные части, Вы можете посетить посвященную им страницу нашего сайта «Запчасти для Bekomat».
