Циклонные сепараторы - предварительная очистка сжатого воздуха

Циклонные сепараторы (масловлагоотделители), как и влагоотделители нециклонного типа, предназначены для первичной очистки сжатого воздуха от компрессорного конденсата. Как правило, они устанавливаются непосредственно на выходе сжатого воздуха из финального охладителя воздушного компрессора.

Принцип действия циклонного сепаратора основан на придании завихрителем (1) сжатому воздуху центробежного характера движения. При этом, поток соударяется во стенками корпуса сепаратора и с решеткой специального установленного внутри него блокиратора (2), в результате чего частицы жидкости выделяются из потока и осаждаются в нижней части корпуса циклонного сепаратора, откуда периодически выводятся из системы конденсатоотводчиком (3 - на рисунке показан поплавковый конденсатоотводчик внутреннего типа). Блокиратор также препятствует возврату удаленной жидкости в основной воздушный поток.

Использование циклонных сепараторов позволяет значительно снизить нагрузку на магистральные фильтры и осушители сжатого воздуха, так как в них удаляется порядка 99% крупноразмерных частиц влаги. Эффективность циклонных сепараторов в области удаления компрессорного масла не декларируется, однако значительная часть масла также ими задерживается. Важным преимуществом циклонных сепараторов является то, что они не нуждаются во внешнем источнике энергии, не содержат фильтрующих элементов и других изнашивающихся частей, и не требуют обслуживания.

domnick hunter производит циклонные сепараторы серии STH (c резьбовыми присоединемями к пневмосети), SFH (c фланцевыми присоединениями со входом сжатого воздуха сбоку) и SFV (c фланцевыми присоединениями со входом сжатого воздуха сверху).

На боковой поверхности сепаратора серии STH имеется смотровое стекло (4) для наблюдения за уровнем накапливающегося в нижней части сепаратора конденсата. У сепараторов серии SFH смотрового стекла нет.

В верхней части входного патрубка сепараторов серии SFH имеется сгон для подключения термометра. Термометр не входит в базовый комплект поставки и может приобретен дополнительно (он имеет артикулярный номер 660003).


Эффективность наших сепараторов

Несмотря на простоту принципа действия и конструкции, наши циклонные сепараторы обладают чрезвычайно высокой эффективностью. Опыт, накопленный специалистами domnick hunter, позволил довести этот вид предлагаемой нами продукции практически до совершенства. В частности, номинальное дифференциальное давление на наших сепараторах составляет 70 мбар, а количество удаляемого конденсата при расходе от 65% до 106% от номинальной пропускной способности составляет 99% (проиллюстрированно приведенным графиком).


Конденсатоотводчики для циклонных сепараторов

В стандартную комплектацию циклонных сепараторов STH/SFH конденсатоотводчик не входит. Связано это с тем, что мы хотим обеспечить максимальную свободу Покупателя при выборе системы отвода конденсата. Для комплектации своего циклонного сепаратора Покупатель может выбрать, руководствуясь своими предпочтениями, один из следующих типов конденсатоотводчиков:
 поплавковый конденсатоотводчик ZB1D
 таймерный электронный конденсатоотводчик CDV или Trap
 электронный конденсатоотводчик серии Ecodrain с контролем уровня поплавком
 электронный конденсатоотводчик серии Bekomat с контролем уровня сенсором (обычно мы рекомендуем этот вариант).

Разумеется, мы будем рады проконсультировать Вас относительно особенностей и преимуществ или, наоборот, относительных недостатков различных типов предлагаемых нами конденсатоотводчиков.

Для подключения всех наших устройств для отвода конденсата к циклонным сепараторам существуют уже готовые присоединительные комплекты, с надлежащими уплотнениями и отсечным шаровым краном (для временного отключения конденсатоотводчика, например, при проведении его очистки).


Масловлагоотделитель SFH 029

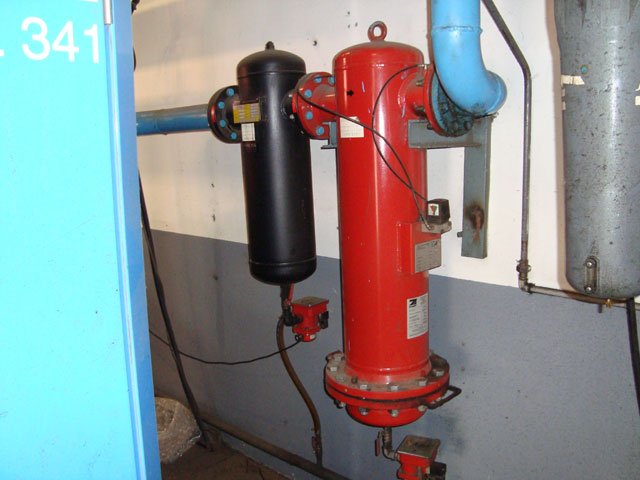

Циклонный сепаратор SFH-029N (снят с пр-ва в 2011 году) на одном из предприятий в Москве (c электронным конденсатоотводчиком Ecodrain)

Циклонный сепаратор SFH142N

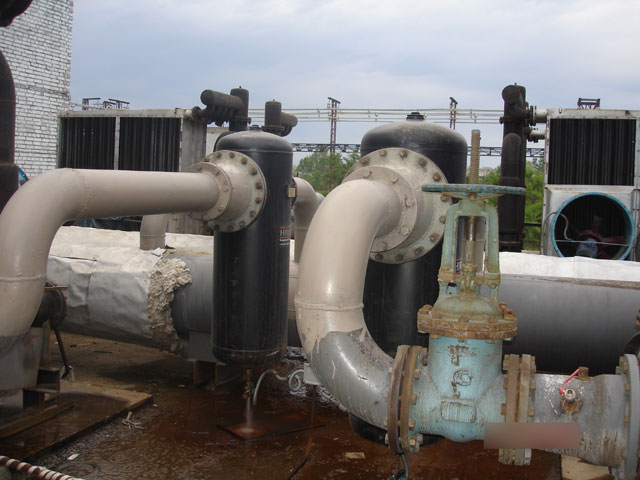

Циклонный сепаратор SFH-142N на одном из предприятий в Красноярском крае (с таймерным конденсатоотводчиком CDV)
Технические данные

Тип Пропускная способность,
м³/ч
Присоединение pmax,
бар(и)
Габаритные размеры, мм Масса, кг
Вход Выход A B С
С резьбовыми присоединениями, алюминий
STH-001N 54 G3/8" G3/8" 16 89 267 24 1,1
STH-002N 126 G½" G½" 16 89 267 24 1,1
STH-003N 180 G¾" G¾" 16 89 267 24 1,1
STH-006N 330 G1" G1" 16 109 367 34 2,2
STH-009N 540 G1¼" G1¼" 16 109 367 34 2,2
STH-013N 750 G1½" G1½" 16 109 367 34 2,2
STH-021N 1260 G2" G2" 16 150 550 41 4,3
STH-040N 2400 G2½" G2½" 16 188 733 56 12,5
STH-046N 2760 G3" G3" 16 188 733 56 12,5
С фланцевыми присоединениями, углеродистая сталь, вход сжатого воздуха сбоку
SFH-066N 3936 DN125 DN125 16 550 980 260 55
SFH-067N 4020 DN150 DN125 16 550 980 260 56
SFH-088N 5304 DN150 DN150 16 570 1060 290 82
SFH-089N 5340 DN200 DN150 16 570 1060 290 85
SFH-097N 5826 DN200 DN200 16 660 1160 320 126
SFH-142N 8514 DN250 DN200 10 680 1255 351 148
SFH-180N 10770 DN300 DN200 10 750 1455 390 160
SFH-209N 12546 DN350 DN200 9 830 1655 430 205
SFH-280N 16800 DN350 DN200 10 1000 1745 460 255
SFH-390N 23400 DN450 DN250 10 1200 2154 546 420
SFH-450N 27000 DN500 DN300 10 1933 2355 600 680
SFH-550N 33000 DN600 DN300 10 2088 2835 650 840
С фланцевыми присоединениями, углеродистая сталь, вход сжатого воздуха сверху
SFV-029N 1764 DN80 DN80 16 200 934 134 29
SFV-037N 2196 DN100 DN100 12 230 1051 151 50
SFV-066N 3936 DN125 DN125 12 275 1131 171 57
SFV-088N 5304 DN150 DN150 12 285 1195 185 84
SFV-097N 5826 DN200 DN200 12 330 1295 215 90
SFV-142N 8514 DN250 DN200 10 340 1392 242 120
SFV-180N 10770 DN300 DN200 10 375 1575 265 145
SFV-209N 12546 DN350 DN200 9 415 1763 293 185
Нержавеющая сталь
STH-001A 54 G3/8" G3/8" 16 142 577 129 1,1
STH-003A 180 G1½" G1½" 16 142 577 128 1,1
STH-013A 750 G2" G2" 16 178 596 142 2,2
SFH-019A 1140 DN65 DN65 16 370 627 152 22
SFH-029A 1764 DN80 DN80 16 400 705 181 28
SFH-037A 2196 DN100 DN100 16 460 865 211 48
SFH-066A 3936 DN125 DN125 16 550 956 241 55
SFH-088A 5304 DN150 DN150 16 570 1035 270 82
SFH-097A 5826 DN200 DN200 16 660 1135 300 126

Размеры циклонных сепараторов

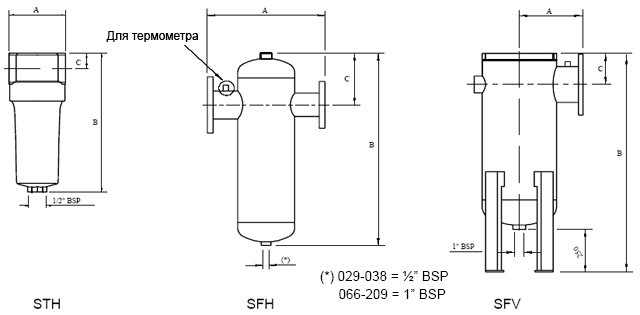

Габаритные и присоединительные размеры

Пропускная способность указана для приведенного к условиям всасывания воздуха (избыточное давление 0 бар, температура +20 °C), при избыточном рабочем давлении 7 бар, температуре окружающей среды +25 °C и относительной влажности 60%, температуре сжатого воздуха +35 °C.

Габаритные размеры и масса указаны без учета конденсатоотводчика, не входящего в основной комплект поставки.


Если рабочие параметры в Вашем случае отличаются от принятых по умолчанию, для вычисления пропускной способности циклонных сепараторов серии STH/SFH следует применять следующие поправочные коэффициенты:


Поправочный коэффициент для других значений рабочего давления
Рабочее давление, бар (изб) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Поправочный коэффициент 0,50 0,61 0,71 0,79 0,87 0,94 1,00 1,06 1,12 1,17 1,22 1,27 1,32 1,37 1,41 1,45
