Знаете ли Вы, что...

Азотная установка MAXIGAS104 в Краснодарском крае

MAXIGAS - это исключительно выгодная экономически, надежная и современная альтернатива покупному газообразному азоту. Установки для производства азота, или, как их также называют, генераторы азота MAXIGAS, проиводимые нашим британским партнером - компанией domnick hunter - производят высокоочищенный азот из обычного сжатого воздуха - при этом, полная окупаемость MAXIGAS наступает за период от одного года до нескольких лет.

Множество российских мясоперерабатывающих заводов уже используют наши азотные установки. На этой странице размещено несколько фотографий установки MAXIGAS, а также компрессорного оборудования, вырабатыващего сжатый воздух - сырье для пр-ва азота, установленных на одном из мясоперерабатывающих предприятий в Краснодарском крае.

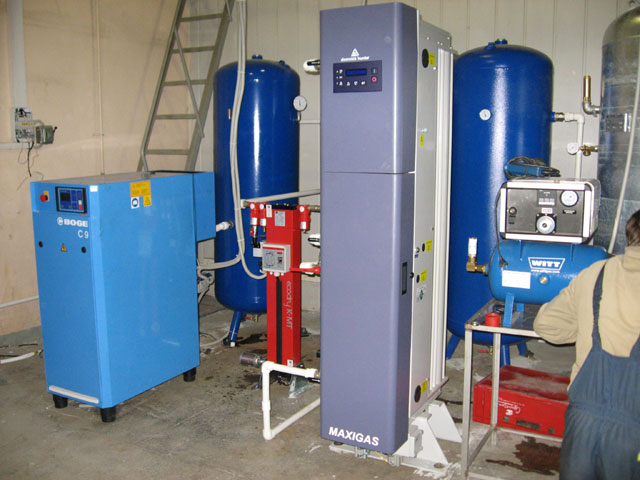

Азотная установка MAXIGAS104

13-барный винтовой компрессор BOGE C9 сжимает атмосферный воздух до давления 10,5...11,5 бар, после чего сжатый воздух проходит многоступенчатую очистку: очищается от основной части конденсата в циклонном сепараторе, после чего поступает в воздушный ресивер-накопитель, проходит тонкую фильтрацию в фильтрах грубой и тонкой очистки, осушается до температуры точки росы -40 °C в адсорбционном осушителе ZANDER K-MT4 (в центре снимка, красного цвета), избавляется от возможной адсорбентной пыли в финальном фильтре. Затем, сжатый воздух попадает на вход генератора азота MAXIGAS.

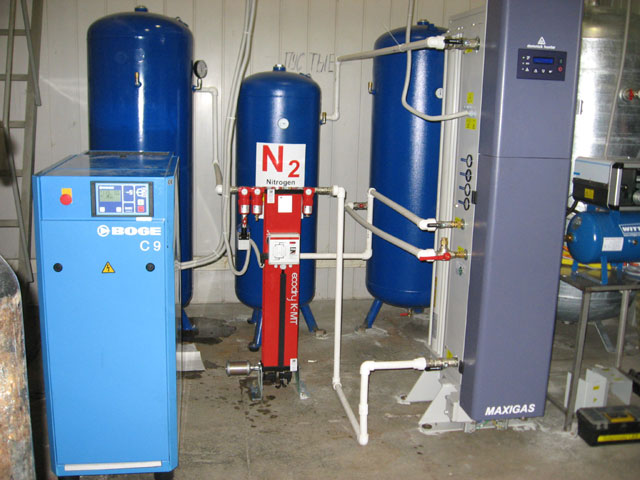

Общий вид

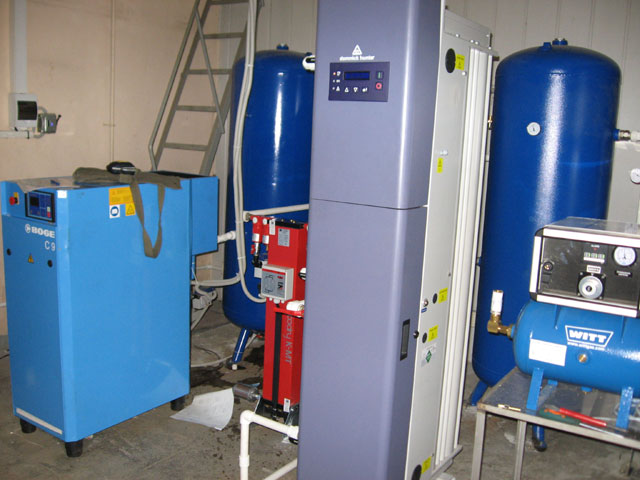

Вид под другим углом. Лужи на полу - следствие того, что еще не установлены трубки для отвода конденсата от конденсатоотводчиков.

Выделенный в генераторе MAXIGAS азот сначала поступает в буферный ресивер (в данном случае, объемом 230 л), а затем опять возвращается в MAXIGAS, где проверяется его чистота и давление, после чего он выводится из MAXIGAS уже к потребителям - в данном случае, сначала в финальный накопитель, представленный 500-литровым ресивером.

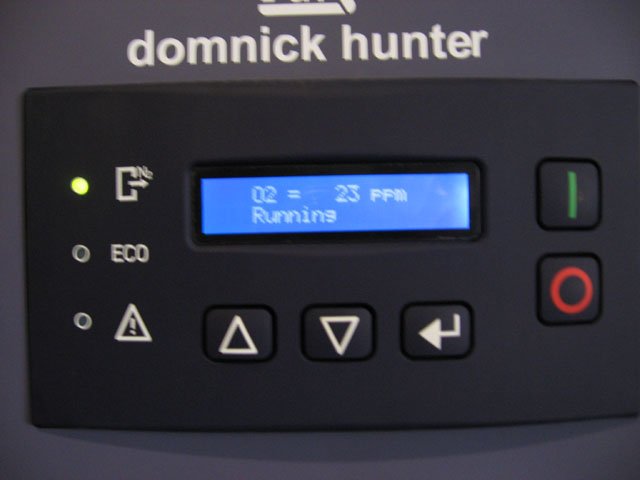

Чистота азота 23 частицы на миллион

Эта азотная установка рассчитана на выработку азота с чистотой 99,99% (что соответствует остаточному содержанию кислорода 100 частиц на миллион). На момент фотосъемки содержание кислорода составляло 23 молекулы на миллион - разумеется, чем в азоте кислорода меньше, тем лучше.

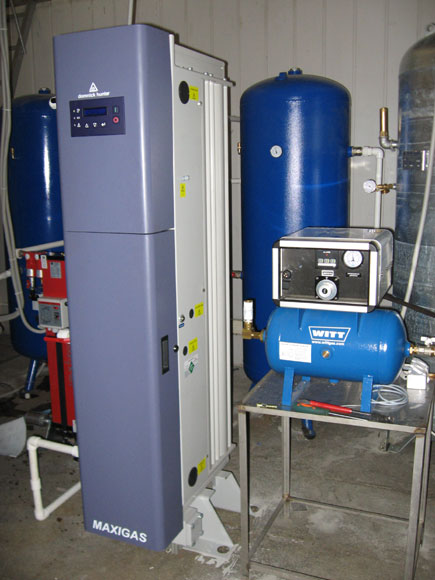

Смеситель CO2 и азота WITT

Справа от генератора размещен газовый смеситель, позволяющий контролируемо смешивать азот и углекислый газ. Кажется, его еще не полностью присоединили (фотографии делались при монтаже).


Еще одна фотография MAXIGAS

Просто еще один общий вид.

Страницы с информацией

Подробная информация об оборудовании, которое было использовано в этом проекте, содержится на следующих страницах нашего сайта:
Генератор азота domnick hunter (Великобритания) тип MAXIGAS104 - на странице Генераторы азота серии MAXIGAS
Осушитель ZANDER (Германия) тип K-MT 4 - на странице Адсорбционные осушители серии K-MT
Компрессор BOGE (Германия) тип C9 - на странице Винтовые компрессоры серии C
Конденсатоотводчики Bekomat (Германия) - на странице Конденсатоотводчики Bekomat
