Знаете ли Вы, что...

Винтовые компрессоры серии C
Блок сжатия Compact Module

Серия C - это винтовые воздушные компрессоры с клиноременным приводом и воздушным охлаждением, предназначенные для производства относительно небольших объемов сжатого воздуха. Все они собираются на основе собственных, изготавливаемых на заводе BOGE Kompressoren в Билефельде винтовых комбиблоков. Они изготавливаются в четырех модификациях:
- C: в кожухе, без ресивера
- CD: в кожухе, без ресивера, с рефрижераторным осушителем сжатого воздуха
- CF: в кожухе, без ресивера, с частотным преобразователем (т.е. переменной производительности)
- CDF: в кожухе, без ресивера, с частотным преобразователем и осушителем

Кроме серии C, на основе тех же винтовых блоков изготавливаются компрессоры с прямым приводом серии CL. У серии CL не предусмотрено шумопоглощающего кожуха (уровень шума и так очень низкий), но зато есть возможность заводского размещения на горизонтальном воздушном ресивере.

Условно, серию C можно разделить на два ряда: «младшие» компрессоры с мощностью до 7,5 кВт (модели от C4 до С9 и их модификации с рефрижераторным осушителем), и «старшие» компрессоры с мощностью начиная от 11 кВт (это модели C15, C20, C25 и C30 и их версии с осушителем).

Все «младшие» модели изготавливаются на основе винтового комбиблока CM Compact, он же BS22, с 2003 года. Отличительной особенностью CM Compact является то, что, помимо клапанов минимального давления/обратного клапана и термостатического клапана, в его корпусе заключены также картридж сепаратора и масляный фильтр. Однако, эта конструкция не имеет ничего общего со знакомой пользователям компрессоров многих других производителей конструкцией. Для того, чтобы поменять сепаратор и масляный фильтр, не нужно снимать громоздкие фланцы, предварительно демонтировав и некоторые другие компоненты компрессора - в наших небольших компрессорах на основе винтового комбиблока CM, для замены сепаратора и масляного фильтра нужно снять одну алюминиевую крышку, закрепленную 4 болтами с головкой под шестигранный ключ.

Все «старшие» модели собираются на основе винтового комбиблока 2010153066P, он же BS32. Он также, как и CM Compact, заключает в своем корпусе, помимо собственно винтового блока, также и внутренние каналы для масла и сжатого воздуха (вместо шлангов или трубок), а также клапаны минимального давления и контроля циркуляции масла (термостат). Его отличием от CM Compact, помимо, конечно, производительности, габаритов и внешнего вида, является то, что картридж сепаратора вынесен наружу.

Между «младшими» и «старшими» моделями серии C есть и другие конструктивные различия: например, у «старших» моделей имеется отдельный вентилятор охлаждения, есть возможность поставки в версии с водяным охлаждением (стоит дороже, чем стандартное исполнение с воздушным охлаждением), осушитель в версии CD «старших» моделей вынесен в полностью отдельный отсек корпуса и выполнен несколько по-другому, и пр.

Все компрессорные установки серии C монтируются в шумопоглощающем кожухе. Возможности размещения на ресивере не предусмотрено (в отличие от аналогичных по производительности компрессоров серии CL), однако, разумеется, мы можем предложить нашим клиентам отдельно стоящие вертикальные и горизонтальные воздушные ресиверы как производства компании BOGE, так и российского производства.

Компрессор BOGE серии CD с открытым кожухом Компрессор C20
«Младший» компрессор CD (с осушителем)
Стрелкой показано направление движения воздуха охлаждения
«Старший» компрессор C (если точнее, то C20)
Устройство

Компрессорные установки серии C изготавливаются на основе комбинированных компактных блоков сжатия BOGE, которые представляют из себя винтовой блок, интегрированный в едином корпусе с необходимыми устройствами: сепараторным резервуаром с погружным фильтроэлементом тонкой сепарации масла (только у младших моделей; у старших - внешний сепаратор), масляным фильтром, термостатическим клапаном, направляющим нагретое в винтовом блоке масло в теплообменник или по малому кругу напрямую в винтовой блок, обратным клапаном / клапаном минимального давления. Все интегрированные компоненты соединены внутренними каналами без использования шлангов и трубопроводов.

Доступ ко всем компонентам комбинированного блока осуществляется максимально легко. Например, замена масляного фильтра и фильтроэлемента сепаратора (в младших моделях, в старших - внешний сепаратор, который просто откручивается) производится после снятия сервисной крышки блока, а при обслуживании термостатического и обратного клапанов достаточно отсоединить удерживающие вставки этих клапанов заглушки.

На верхней части блока размещены клапан всасывания, защищенный 3-микронным воздушным фильтром в шумопоглощающем корпусе, и предохранительный клапан.

Передача энергии от электродвигателя (со степенью защиты IP55) к блоку сжатия осуществляется через зубчатые клиновые ремни. В компрессорах серии C используется разработанная компанией BOGE система натяжения GM Drive. В системе GM Drive не используется ни традиционных роликов, ни пружин натяжения. Система GM Drive динамически подстраивается под тягу электродвигателя в стартовой фазе, в режиме работы под нагрузкой или в режиме холостого хода под действием собственного веса электродвигателя. Ни в процессе эксплуатации компрессора, ни при замене ремней нет необходимости в регулировке системы.

Компрессор C4
Компрессорная установка CD
Вид сбоку со снятой боковой панелью

Компрессоры серии C используют оптимизированную схему теплообмена: воздух всасывается снизу компрессора и поступает на охлаждение электродвигателя и теплообменников, а нагретый теплообменниками воздух выводится из верхней части компрессора. У младших моделей, масляный и воздушный теплообменники охлаждаются потоком сжатого воздуха, создаваемого крыльчаткой вентилятора, расположенной на валу электродвигателя. У старших моделей, имеется отдельный вентилятор охлаждения. Разница между температурой всасываемого и сжатого воздуха после прохождения финального теплообменника составляет примерно 11 К. Масляный теплообменник соединен с блоком с помощью стальных трубок с прецезионными гидравлическими соединенями. Шланги в компрессорных установках серии C, как и во всех винтовых компрессорах BOGE, используются только на стороне чистого (прошедшего сепаратор) воздуха, где использование трубок нежелательно. Тем самым, минимизируется риск возникновения утечек.

Полностью автоматическую работу компрессорных установок серии C обеспечивает электронная микропроцессорная система управления BASIC. Снятие показаний работы компрессора осуществляется с помощью электронных датчиков сетевого давления и температуры, без использования механических реле давления и морально устаревших термометров. Система управления снабжена жидкокристаллическим дисплеем и светодиодными индикаторами, с помощью которых отображается информация о режиме работы, рабочих данных компрессора, предупреждения и сообщения об ошибках. Навигация по меню системы управления и ее программирование производятся с помощью клавиатурного ввода. Обеспечивается термисторная защита приводного электродвигателя и, в случае старших моделей, также защита электродвигателя вентилятора по току.

Опционально, на компрессоре может быть установлена система управления FOCUS, имеющая более широкий набор функций. Например, комплектация системой управления FOCUS означает, что на компрессоре будет установлен, наряду с обязательным датчиком сетевого давления, также и второй датчик давления, измеряющий давление до обратного клапана (т.н. системное давление), что обеспечивает более полное отслеживание возможных отклонений в работе компрессора. Также, FOCUS стандартно имеет выход RS485 и позволяет объединять компрессоры (до 4 штук) в общие сети с единым управлением, без использования отдельных систем согласованного управления. FOCUS имеет встроенные часы реального времени и таймер, позволяющий, например, производить автоматическое включение/выключение компрессора по времени или переключать, опять же по реальному времени, профили настроек компрессора. FOCUS показывает и параметры работы фреонового осушителя, если компрессор им оснащен, конечно. FOCUS имеет и ряд других возможностей, которыми BASIC не обладает.



Система управления Basic Блок управления Focus
Блок управления BASIC Блок управления FOCUS

Компрессорные установки серии C монтируются в просторном шумоизолирующем кожухе. Производимый компрессором шум минимален и позволяет размещать компрессор в непосредственной близости от рабочих мест персонала. Все корпуса стандартно оснащаются панельными фильтрами, обеспечивающими предварительную очистку всасываемого воздуха от крупных частиц пыли.

Фреоновый осушитель, входящий в комплектацию компрессорных установок модификации CD(F), рассчитан на обеспечение температуры точки росы сжатого воздуха +3°C. Перед осушителем расположен циклонный сепаратор с автоматическим конденсатоотводчиком. На демистере (отсеке теплообменника, где после охлаждения фреоном коалесцируется влага) также установлен автоматический конденсатоотводчик Bekomat. В отличие от встроенных осушителей на компрессорах других производителей, все компоненты осушителей в установках серии CD легко доступны снаружи после снятия быстросъемной боковой панели отсека осушителя (панель снабжена двумя защелками, открываемыми и закрываемыми ключом).

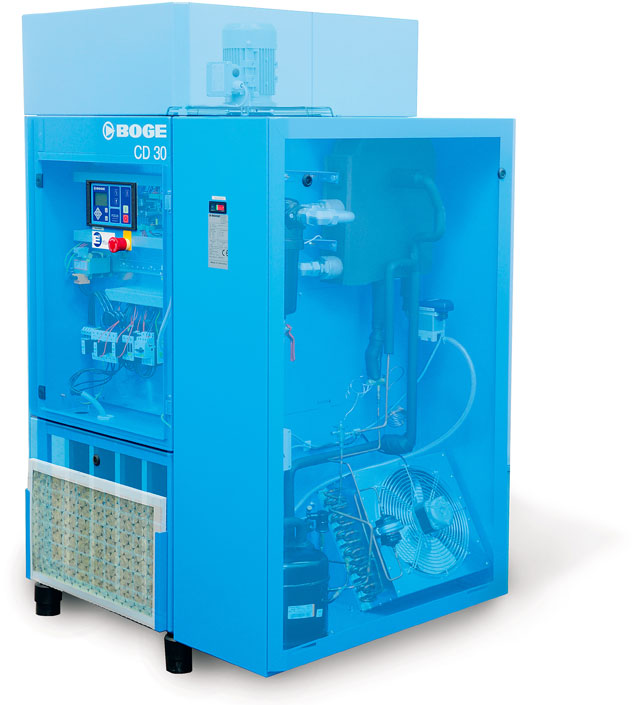

Компрессор CD30
Компрессор CD30 с осушителем сжатого воздуха. Последний расположен в отсеке справа.
Фреоновый компрессор, комбинированный теплообменник, конденсатор, фильтр хладагента
и другие части осушителя легко доступны снаружи.
Модификации с частотным преобразователем (= с переменной производительностью)

Компрессоры серии C могут оснащаться частотным преобразователем скорости вращения приводного электродвигателя. Частотный преобразователь - электротехническое устройство, динамически изменяющее скорость вращения приводного электродвигателя в соответствии с фактической потребностью в сжатом воздухе (потребность в сжатом воздухе рассчитывается системой управления частотного преобразователя исходя из вектора и динамики изменения показаний датчика сетевого давления).

Частотный преобразователь позволяет динамически регулировать кол-во сжатого воздуха, производимое компрессором. При этом, одновременно решаются две немаловажные задачи:
1. Снижение потребления электроэнергии. Когда потребность в сжатом ниже, чем максимальная производительность компрессора, то частотный преобразователь уменьшит частоту подаваемого на приводной электродвигатель тока, в результате чего его скорость вращения уменьшится. Соответственно этому, понизится и потребляемая приводным электродвигателем мощность.
2. Значительное сокращение или вообще исключение переключений компрессора из режима холостого хода в режим работы под нагрузкой, что, в свою очередь, означает снижение износа компонентов компрессора, в первую очередь таких, как подшипники винтового блока и система регулирования всасывания (механические части клапана всасывания и соленоидный клапан). Особо хотим отметить, что работа с переходами между рабочим и холостым ходом является для компрессоров серии C, как и для всех других компрессоров BOGE, полностью штатным режимом - но если, например, расчетный срок службы подшипников винтового блока составляет при допущении такого режима 40000 часов, то, если исключить или снизить количество переходов, срок службы подшипников, возможно, увеличится. Конечно, приобретать версию компрессора с частотным преобразователем только для того, чтобы продлить срок службы подшипников - неразумно, а более щадящий режим работы компрессора, оснащенного ЧП, должен служить только дополнительным, но не основным, фактором при выборе компрессора (а основной фактор показан в п. 1).


Компрессор с ЧП CF30
Компрессор CF20 с частотным преобразователем (с переменной производительностью).
Преимущества

Основным, что отличает как компрессорные установки серии C, так и другое оборудование BOGE, является его, без преувеличения, всемирно известное качество и высочайшая степень надежности. Винтовые компрессорные модули компрессоров C производятся на заводе BOGE в Билефельде, Германия, там же производится и сборка компрессоров. Все сторонние производители комплектующих выбираются компанией BOGE прежде всего исходя из качества предлагаемой ими продукции. Все произведенные BOGE компрессоры проходят процедуру заводской приемки и тестирования.

Можно отметить и некоторые частные принципиальные отличительные особенности и преимущества компрессорных установок серии C:

 Минимально возможное количество трубных и шланговых соединений как в комбиблоке сжатия, так и в компрессоре в целом - дополнительный фактор, способствующий минимизации риска возникновения утечек и снижению внутреннего падения давления. В отличие от компрессоров с разделенной конструкцией, нуждающихся в таких соединениях между компонентами системы, в компрессорных станциях серии C, благодаря использованию компактных блоков сжатия, трубные или шланговые соединения между винтовым блоком, системой сепарации масла, термостатическим клапаном, масляным фильтром, клапаном минимального давления, отсутствуют вообще. Циркуляция масла и воздуха внутри блока CM происходит по внутренним каналам. Таким образом, компания BOGE, практически исключив шланги из конструкции большинства своих компрессоров, в случае систем на основе комбиблоков пошла еще дальше, минимизировав и количество соединительных трубок.

 Эффективная система сепарации масла, обеспечивающая остаточное содержание компрессорного масла от 1 до 3 мг/м³. Оптимизированные пространственные характеристики встроенного сепараторного резервуара и высокоэффективный фильтрующий элемент тонкой сепарации позволяют стабильно обеспечивать столь низкое содержание масла, что означает и экономию самого масла, и, что еще более важно, высокое качество получаемого сжатого воздуха.

 Система клиноременного привода BOGE GM Drive. GM Drive не нуждается в настройке ни в процессе эксплуатации, ни при замене ремней. Благодаря тщательно рассчитанным для каждого компрессора передаточным числам и высококачественным приводным ремням, передача энергии от электродвигателя винтовому блоку осуществляется максимально эффективно.

 Исключительно низкий уровень шума. Компрессоры монтируются в шумоизолирующем кожухе, все движущиеся компоненты компрессора малошумны сами по себе, используется шумопоглощающий корпус фильтра всасывания.


Компрессор C9
Компрессор C9. Слева видны адсорбционный осушитель серии K-MT, а также генератор азота MAXIGAS.

Технические данные

Модификация C (компрессор в кожухе)
бар (изб.) м³/мин кВт ДхШхВ, мм кг дюймы дБ(А)
Вентилятор на валу, внутренний сепаратор
С 4 8
10
13
0,380
0,338
0,270
3 480х920х960 190 1/2 57
С 5 8
10
13
0,540
0,482
0,383
4 480х920х960 195 1/2 61
С 7 8
10
13
0,806
0,718
0,567
5,5 480х920х960 210 1/2 62
С 9 8
10
13
1,154
1,026
0,814
7,5 480х1000х1240 215 1/2 66
Отдельный вентилятор, внешний сепаратор
С 15 8
10
13
1,89
1,63
1,35
11 772х1056х1735 432 1 63
С 20 8
10
13
2,55
2,25
1,89
15 772х1056х1735 438 1 65
С 25 8
10
13
3,10
2,71
2,32
18,5 772х1056х1735 499 1 68
С 30 8
10
13
3,62
3,21
2,71
22 772х1056х1735 461 1 69


Модификация CD (компрессор+фреоновый осушитель в кожухе)
бар (изб.) м³/мин кВт ДхШхВ, мм кг дюймы дБ(А)
Вентилятор на валу, внутренний сепаратор
СD 4 8
10
13
0,380
0,338
0,270
3 480х1000х1240 210 1/2 57
СD 5 8
10
13
0,540
0,482
0,383
4 480х1000х1240 215 1/2 61
СD 7 8
10
13
0,806
0,718
0,567
5,5 480х1000х1240 230 1/2 62
СD 9 8
10
13
1,154
1,026
0,814
7,5 480х1000х1240 235 1/2 66
Отдельный вентилятор, внешний сепаратор
СD 15 8
10
13
1,89
1,63
1,35
11 1072х1056х1735 532 1 63
СD 20 8
10
13
2,55
2,25
1,89
15 1072х1056х1735 538 1 65
СD 25 8
10
13
3,10
2,71
2,32
18,5 1072х1056х1735 599 1 68
СD 30 8
10
13
3,62
3,21
2,71
22 1072х1056х1735 561 1 69


Модификация CF (компрессор со встроенным частотным преобразователем в кожухе)
бар (изб.) м³/мин кВт ДхШхВ, мм кг дюймы дБ(А)
СF 20 8
10
13
в марте 2011 г. 15 772х1056х1735 в марте 2011 г. 1 65
СF 30 8
10
13
в марте 2011 г. 22 772х1056х1735 в марте 2011 г. 1 69


Модификация CDF (компрессор со встроенным частотным преобразователем+фреоновый осушитель в кожухе)
бар (изб.) м³/мин кВт ДхШхВ, мм кг дюймы дБ(А)
СDF 20 8
10
13
в марте 2011 г. 15 1072х1056х1735 в марте 2011 г. 1 65
СDF 30 8
10
13
в марте 2011 г. 22 1072х1056х1735 в марте 2011 г. 1 69

Значение температуры точки росы сжатого воздуха, обеспечиваемой осушителем, составляет +3°C при максимальной загрузке, минимальном рабочем давлении на входе в осущитель, равном максимальному рабочему давлению компрессора -1 бар, температуре сжатого воздуха +35°C и температуре окружающей среды +25°C.

Производительность указана по нагнетанию, в соответствии с требованиями ISO 1217, приложение C, при температуре окружающей среды +20°C и максимальном давлении. Уровень звукового давления указан в соответствии с PN8NTC2.3.

Все компрессорные станции C и CD комплектуются электродвигателями 3-фазного тока, 400В˜50Гц.
