Знаете ли Вы, что...

Внимание! Устаревшая информация!

В 2011 году модельный ряд циклонных сепараторов серий STH/SFH был изменен. Эта информация относится к сериям STH/SFH в том виде, как они существовали до 2011 года, и сохранена на нашем сайте в целях сравнения. Информация по актуальной номенклатуре наших циклонных сепараторов находится на странице «Циклонные сепараторы».


Циклонные сепараторы - предварительная очистка сжатого воздуха

Циклонные сепараторы (масловлагоотделители), как и влагоотделители нециклонного типа, предназначены для первичной очистки сжатого воздуха от компрессорного конденсата. Как правило, они устанавливаются непосредственно на выходе сжатого воздуха из финального охладителя воздушного компрессора.

Принцип действия циклонного сепаратора основан на придании завихрителем (1) сжатому воздуху центробежного характера движения. При этом, поток соударяется во стенками корпуса сепаратора и с решеткой специального установленного внутри него блокиратора (2), в результате чего частицы жидкости выделяются из потока и осаждаются в нижней части корпуса циклонного сепаратора, откуда периодически выводятся из системы конденсатоотводчиком (3 - на рисунке показан поплавковый конденсатоотводчик внутреннего типа). Блокиратор также препятствует возврату удаленной жидкости в основной воздушный поток.

Использование циклонных сепараторов позволяет значительно снизить нагрузку на магистральные фильтры и осушители сжатого воздуха, так как в них удаляется порядка 99% крупноразмерных частиц влаги. Эффективность циклонных сепараторов в области удаления компрессорного масла не декларируется, однако значительная часть масла также ими задерживается. Важным преимуществом циклонных сепараторов является то, что они не нуждаются во внешнем источнике энергии, не содержат фильтрующих элементов и других изнашивающихся частей, и не требуют обслуживания.

На боковой поверхности сепаратора серии STH имеется смотровое стекло (4) для наблюдения за уровнем накапливающегося в нижней части сепаратора конденсата. У сепараторов серии SFH смотрового стекла нет.

domnick hunter производит циклонные сепараторы серии STH (c резьбовыми присоединемями к пневмосети) и SFH (c фланцевыми присоединениями).


Эффективность наших сепараторов

Несмотря на простоту принципа действия и конструкции, наши циклонные сепараторы обладают чрезвычайно высокой эффективностью. Опыт, накопленный специалистами domnick hunter, позволил довести этот вид предлагаемой нами продукции практически до совершенства. В частности, номинальное дифференциальное давление на наших сепараторах составляет 70 мбар, а количество удаляемого конденсата при расходе от 65% до 106% от номинальной пропускной способности составляет 99% (проиллюстрированно приведенным графиком).


Конденсатоотводчики для циклонных сепараторов

В стандартную комплектацию циклонных сепараторов STH/SFH конденсатоотводчик не входит. Связано это с тем, что мы хотим обеспечить максимальную свободу Покупателя при выборе системы отвода конденсата. Для комплектации своего циклонного сепаратора Покупатель может выбрать, руководствуясь своими предпочтениями, один из следующих типов конденсатоотводчиков:
 поплавковый конденсатоотводчик ZB1D
 таймерный электронный конденсатоотводчик CDV или Trap
 электронный конденсатоотводчик серии Ecodrain с контролем уровня поплавком
 электронный конденсатоотводчик серии Bekomat с контролем уровня сенсором (обычно мы рекомендуем этот вариант).

Разумеется, мы будем рады проконсультировать Вас относительно особенностей и преимуществ или, наоборот, относительных недостатков различных типов предлагаемых нами конденсатоотводчиков.

Для подключения всех наших устройств для отвода конденсата к циклонным сепараторам существуют уже готовые присоединительные комплекты, с надлежащими уплотнениями и отсечным шаровым краном (для временного отключения конденсатоотводчика, например, при проведении его очистки).


Масловлагоотделитель SFH 029
Циклонный сепаратор SFH-029N на одном из предприятий в Москве (c электронным конденсатоотводчиком Ecodrain)

Циклонный сепаратор SFH142N
Циклонный сепаратор SFH-142N на одном из предприятий в Красноярском крае (с таймерным конденсатоотводчиком CDV)
Технические данные

Тип Пропускная способность,
м³/ч
Присоединение pmax,
бар(и)
Габаритные размеры, мм Масса, кг
Вход Выход A B С
С резьбовыми присоединениями, алюминий
STH-001N 54 G3/8" G3/8" 16 89 267 24 1,1
STH-002N 126 G½" G½" 16 89 267 24 1,1
STH-003N 180 G¾" G¾" 16 89 267 24 1,1
STH-006N 330 G1" G1" 16 109 367 34 2,2
STH-009N 540 G1¼" G1¼" 16 109 367 34 2,2
STH-013N 750 G1½" G1½" 16 109 367 34 2,2
STH-021N 1260 G2" G2" 16 150 550 41 4,3
STH-040N 2400 G2½" G2½" 16 188 733 56 12,5
STH-046N 2760 G3" G3" 16 188 733 56 12,5
С фланцевыми присоединениями, сталь
SFH-029N 1764 DN80 DN80 16 400 720 200 28
SFH-030N 1800 DN100 DN80 16 400 720 200 29
SFH-037N 2196 DN100 DN100 16 460 880 230 48
SFH-038N 2280 DN125 DN100 16 460 880 230 49
SFH-066N 3936 DN125 DN125 16 550 980 260 55
SFH-067N 4020 DN150 DN125 16 550 980 260 56
SFH-088N 5304 DN150 DN150 16 570 1060 290 82
SFH-089N 5340 DN200 DN150 16 570 1060 290 85
SFH-097N 5856 DN250 DN200 16 660 1160 320 126
SFH-142N 8514 DN250 DN200 10 680 1255 351 148
SFH-180N 10770 DN300 DN200 10 750 1455 390 160
SFH-209N 12546 DN350 DN200 9 830 1655 430 205

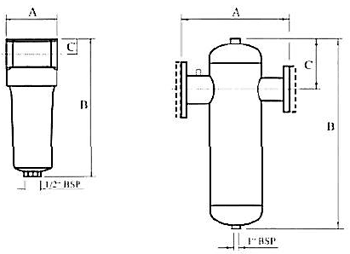

Размеры циклонных сепараторов
Габаритные размеры

Пропускная способность указана для приведенного к условиям всасывания воздуха (избыточное давление 0 бар, температура +20 °C), при избыточном рабочем давлении 7 бар, температуре окружающей среды +25 °C и относительной влажности 60%, температуре сжатого воздуха +35 °C.

Габаритные размеры и масса указаны без учета конденсатоотводчика, не входящего в основной комплект поставки.


Если рабочие параметры в Вашем случае отличаются от принятых по умолчанию, для вычисления пропускной способности циклонных сепараторов серии STH/SFH следует применять следующие поправочные коэффициенты:


Поправочный коэффициент для других значений рабочего давления
Рабочее давление, бар (изб) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Поправочный коэффициент 0,50 0,61 0,71 0,79 0,87 0,94 1,00 1,06 1,12 1,17 1,22 1,27 1,32 1,37 1,41 1,45
