Знаете ли Вы, что...

Multitronic и модернизация адсорбционных осушителей с холодной регенерацией

Многие адсорбционные осушители ZANDER серий KE и KEN, произведенные в 80-е и 90-е годы XX века, оборудованы морально устаревшими блоками управления Variotronic. Такие блоки управления обычно не оснащены датчиком температуры точки росы, роль которого выполняет колба с индикаторным силикагелем, не обеспечивающая приемлемую по современным меркам точность измерений влажности воздуха.

Для модернизации таких осушителей мы предлагаем апгрейд-комплект Multitronic Plus на основе блока управления Multitronic и датчика температуры точки росы ZHM100, обеспечивающий экономичное управление работой осушителя, производимое в зависимости от замеряемой в режиме реального времени температуры точки росы. Также, Multitronic Plus может быть установлен и на безнагревных осушителях других фирм-производителей, использующих управление через соленоидные клапаны прямого действия или пневматические клапаны, управляемые через пилотные соленоиды, в том числе для управления осушителями таких фирм, как Donaldson Ultrafilter, Atlas Copco (особенно актуально ввиду специфики блоков управления этой фирмы, принудительно отключающих осушитель при подходе срока ТО, если не был использован специальный аппаратный ключ, продаваемый компанией Atlas Copco), Kaeser Kompressoren, Ingersoll Rand, BOGE Kompressoren, Gardner Denver, Hankison и других.

Внимание! Блок Multitronic нельзя использовать для управления осушителями с горячей регенерацией адсорбента! Также, вся информация ниже относится только к осушителям с холодной регенерацией!

Блок управления Multitronic
Multitronic на 4-клапанном осушителе
Multitronic на 4-клапанном осушителе

Система управления Multitronic - это современная микропроцессорная система управления адсорбционными осушителями с холодной регенерацией адсорбента. Multitronic обеспечивает переключение адсорберов осушителя между режимами работы (адсорбция-сброс давления-продувка-набор давления-адсорбция) путем периодической подачи напряжения на соленоидные клапаны. При этом, не важно, перекрывают ли эти клапаны потоки сжатого воздуха и воздуха регенерации, или являются управляющими клапанами, подающими воздух управления на заслонки с пневматическим приводом.

Multitronic имеет два режима работы:
- таймерный, когда продолжительность фаз жестко запрограммирована
- режим работы в зависимости от температуры точки росы (возможен, разумеется, только если Multitronic получает показания от датчика). В этом режиме, продолжительность фазы адсорбции является переменной при постоянной продолжительности фазы регенерации (последняя постоянна, т.к. необходима и достаточна для регенерации определенного количества адсорбента определенным, заложенным в конструкцию сопла регенерации, количеством отбираемого осушенного сжатого воздуха). Если регенерация и набор давления в одном из адсорберов полностью завершены, но сжатый воздух, пропускаемый через другой адсорбер, на выходе осушителя все еще имеет температуру точки росы ниже установленного максимума, то осушитель переходит в фазу ожидания - разгрузочный клапан закрывается, сжатый воздух более на регенерацию не тратится - до тех пор, пока температура точки росы не поднимется до установленного значения - и тогда, осушитель немедленно переключит рабочую нагрузку на простаивавший адсорбер.

Multitronic снабжена светодиодным дисплеем и 6 светодиодными индикаторами. Дисплей 4-литерный, каждая литера формируется из 7 сегментов. На дисплее отображается, в зависимости от выбранного режима работы, или актуальная температура точки росы сжатого воздуха, или условный номер фазы работы по принятой фирмой ZANDER условной нумерации и время в секундах до ее прогнозируемого завершения. Алгоритм управления предуматривает также вывод на дисплей сообщений о превышении температурой точки росы установленного значения, необходимости проведения планового технического обслуживания осушителя и ошибках датчика температуры точки росы.

Светодиодные индикаторы, вне зависимости от режима работы, схематично отображают направления движения потоков сжатого воздуха и воздуха регенерации. Также, имеется светодиод Power («напряжение есть») и Economy («режим ожидания»). Например, на фотографии справа показан оснащенный системой управления Multitronic 4-клапанный осушитель (мы специально приводим здесь фотографию осушителя не ZANDER). Судя по задействованным светодиодам, на момент фотосъемки в фазе адсорбции находился правый адсорбер (горит правый нижний светодиод), а левый адсорбер находился в режиме регенерации (горит левый верхний светодиод). Этот осушитель оснащен датчиком температуры точки росы - он установлен справа, и на дисплей выводятся его показания, т.е., в данном случае, -40 °C.



Multitronic внутри
Multitronic внутри

Multitronic имеет выход для синхронизации работы с компрессором (контакты 1 и 2 на фотографии выше закрыты перемычкой, т.к. синхронизация не используется). Разумеется, при подключении синхронизации, в случае остановки компрессора Multitronic не просто останавдивает выполнение управляющей программы, а сначала завершает требуемые операции, т.е. продолжает осуществлять управление до завершения фазы набора давления.

Имеется также выход для удаленной передачи сигнала тревоги. К сожалению, эта возможность не доступна, если требуется задействовать 5-ый клапанный выход, что бывает нужно при использовании Multitronic для управления осушителями с отдельным клапаном набора давления (довольно, впрочем, редко встречающимися: пятый клапан используется обычно только в осушителях высокого давления, выполняя роль перепускного клапана набора давления). Вид использования контакта Y5 устанавливается переключателем S1. Впрочем, подробно на функциях джамперов, переключателей и перемычек мы здесь останавливаться не будем, вся эта информация содержится в соответствующей технической документации.

Значение температуры точки росы, при котором происходит переключение адсорберов в случае выбора режима зависимости от ТТР, можно перепрограммировать с помощью двух кнопок, размещенных на внутренней стороне передней крышки (на фотографии выше - не крышка, а основная часть корпуса).

Multitronic снабжена трехпозиционным переключателем «Таймерный режим - Выключен - Режим зависимости от ТТР», размещенным слева на корпусе.

Для каких осушителей можно использовать Multitronic?

Система управления Multitronic может быть использована на осушителях сжатого воздуха с холодной регенерацией адсорбента:

3-клапанный адсорбционный осушитель
3-клапанный осушитель
  с 3-клапанной системой переключения адсорберов. В таких осушителях, на входе сжатого воздуха имеется распределительный 4/2-ходовой клапан-«бабочка» (на схеме - 1) с пневматическим управлением. Направляя сжатый воздух в один из адсорберов, она одновременно препятствует его проникновению в другой адсорбер, но открывает выход сжатого воздуха из другого адсорбера. На стороне выхода воздуха из адсорберов располагается разгрузочный клапан (на схеме - 6), который открывается в фазах сброса давления и регенерационной продувки, и закрывается в фазах набора давления и адсорбции. Для управления заслонкой задействуются 2 выхода Multitronic, для управления разгрузочным клапаном - еще 1 выход. 3-клапанные осушители встречаются редко; компания ZANDER, например, использовала 3-клапанную схему в 80-е и в начале 90-х годов на осушителях старших моделей тогдашних серий KE и KEN, но к настоящему времени оставила ее в пользу 4-клапанной схемы.
  с 4-клапанной системой переключения адсорберов. 4-клапанная схема - это наиболее распространенный «классический» вариант переключения в современных адсорбционных осушителях с холодной регенерацией. У такого осушителя может иметься или, опять же, распределительная заслонка для направления сжатого воздуха (но уже не направляющая поток воздуха регенерации), или просто отдельные впускные клапаны на входе в каждый из адсорберов. Разгрузочный клапан для каждого из адсорберов свой. При этом, следует понимать, что количество фильтров-глушителей совсем не обязательно будет соответствовать клапанной схеме - их может быть два или более у 3-клапанного осушителя, а может быть всего один у 4-клапанного. 4-клапанная схема используется, например, в осушителях ZANDER серий K-MT и KE-MT. При этом, в старших моделях KE-MT в качестве впускного клапана используется один общий пневматически управляемый 3/2-ходовой распределитель.
  с 5-клапанной системой переключения адсорберов. Обычно, 5-клапанная система используется в осушителях высокого давления: пятый клапан отвечает за набор давления, он перепускает сжатый воздух из рабочего адсорбера в адсорбер, завершивший регенерацию. Пять клапанов имеют, например, осушители ZANDER серий HDK и HDK-MT.

Multitronic подходит, в том числе, для модернизации осушителей сжатого воздуха ZANDER серий KM, KE и KEN. Для модернизации некоторых осушителей высокого давления серии HDK старых модификаций на давление 100...350 бар требуется расширенный апгрейд-комплект, включающий в себя также и нижний клапанный блок новой модификации.

Multitronic может быть использована также и для модернизации большинства моделей осушителей большинства других производителей - следует понимать, что важен не производитель осушителя, для которого требуется система управления, а принцип работы. Мы поставляли Multitronic для использования в управлении осушителями Donaldson Ultrafilter, Kaeser, Atlas Copco (многократно), Gardner Denver, Hankison и многих других фирм.

Multitronic Plus и Multitronic Basic

Для удобства пользователей, желающих модернизировать свой осушитель ZANDER старой модификации, или осушитель другого производителя, мы предлагаем готовые апгрейд-комплекты Multitronic PLUS, включающие в себя:
- блок управления Multitronic
- крепежные элементы
- кабели для подключения клапанов и кабельные коробки (по числу клапанов: 3, 4 или 5)
- датчик температуры точки росы ZHM100
- измерительную камеру с витой трубкой
- кабель для подключения датчика с кабельной коробкой
- разумеется, руководство по монтажу комплекта и последующей эксплуатации (конечно, руководство переведено на русский язык; и, конечно, независимо от наличия руководства, мы всегда рады помочь нашим клиентам в случае затруднений при монтаже или настройке Multitronic - как, впрочем, в случае затруднений при работе с любым поставленным нами оборудованием)

Тем пользователям, которые не хотят приобретать комплект Multitronic Plus с датчиком температуры точки росы, а нуждаются просто в работающей по жестким временным циклам системе управления для своего осушителя, мы можем предложить значительно более дешевый модернизационный комплект Multitronic Basic без датчика температуры точки росы. При желании, Multitronic Basic впоследствии можно легко дополнить датчиком ТТР ZHM100, «превратив» его в Multitronic Plus.

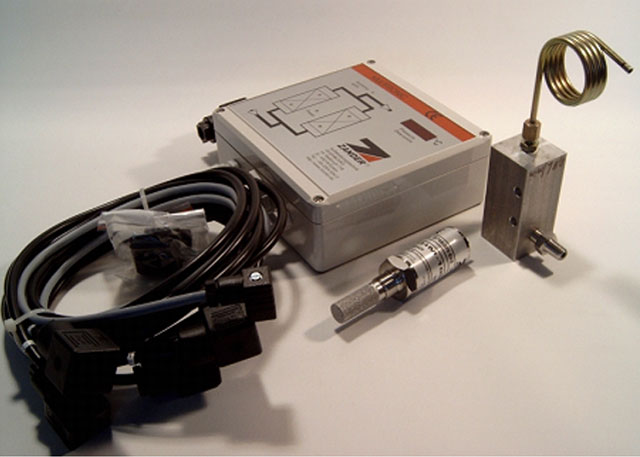

Комплект для модернизации осушителя
Комплект для модернизации 4-клапанного осушителя сжатого воздуха Multitronic Plus

Система управления осушителем сжатого воздуха
Еще одна фотография системы управления. Показан датчик температуры точки росы без защитной упаковки.
Более глубокая модернизация - что мы можем предложить

Разумеется, использование Multitronic в сочетании с датчиком ZHM100 позволяет обеспечить осушитель продвинутой и надежной системой управления, с возможностью экономичной работы в режиме зависимости от температуры точки росы. Однако, даже самая современная электроника бесполезна, если, например, не срабатывают клапаны, или изношен адсорбент, или забит фильтр-глушитель и т.д.

Для осушителей с холодной регенерацией ZANDER, произведенных в 80-х и 90-х годах, поставляются как комплекты изнашивающихся частей, так и отдельные изнашивающиеся части (рабочие диафрагмы впускных/разгрузочных/обратных клапанов, пилотные клапаны, изнашивающиеся части заслонок «бабочка», индукционные катушки, внутриадсорберные пылевые сетки, уплотнения, фильтры-глушители и т.д.). Разумеется, можно приобрести и клапанные блоки нового типа в сборе с корпусами - однако, в целом, модернизировать, например, клапанные системы даже наших 20-летних осушителей нет необходимости, т.к. принципиальных и конструктивных недостатков они не имеют. Это же относится и к другим компонентам наших осушителей.

Для плохо функционирующих осушителей других производителей мы можем предложить те же клапанные блоки, которые используются в наших осушителях. Мы акцентируем внимание именно на клапанных блоках потому, что, по нашим наблюдениям, именно они являются основным конструктивно слабым местом многих осушителей других производителей. В частности, для осушителей с холодной регенерацией сжатого воздуха ZANDER производит легко интегрируемые в конструкцию самых разных осушителей блоки обратных и впускных/разгрузочных клапанов с условным диаметром проходных сечений 25, 40, 50, 65, 80, 100 и 125 мм. Наши современные блоки впускных/разгрузочных клапанов используют 4-клапанную схему переключения. В младших версиях блоков используются диафрагменные пневмоклапаны и прямо монтируемые на них пилотные соленоидные клапаны; в старших версиях (от ДУ50 и выше) используются 3/2-ходовые распределительные пневмоклапаны, отдельные разгрузочные клапаны для каждого адсорбера с отдельным блоком управляющих соленоидных клапанов.

Также, конечно, кроме блоков управления Multitronic и клапанных систем мы можем предложить и высококачественные, регенерируемые серии SDD/AL и «одноразовые» нерегенерируемые серии FS фильтры-глушители, адсорбенты (молекулярные сита и алюминогели для осушителей с холодной регенерацией и силикагели для осушителей с горячей регенерацией), а также и многие другие комплектующие для осушителей.
