Компрессоры S220 и SF220 в металлообработке

Ниже размещены фотографии, сделанные в процессе пуска и наладки винтовых компрессоров S220 и SF220, установленных в Воронеже на предприятии, занимающемся переработкой цветных металлов и изготовлением изделий из них.


Общий вид компрессоров S 220 и SF220

Общий вид на оборудование. На заднем плане виден компрессор SF220, с частотным преобразователем скорости вращения электродвигателя, размещенном в отдельном электрошкафе. Ближе - компрессор с постоянной производительностью S220. Между компрессорами - рефрижераторные осушители ZANDER модели AS1560.

Шланги, видные на полу помещения, предназначены для временного слива конденсата, отводимого от циклонных сепараторов, фильтров и осушителей, в бочки. Впоследствии, была организована система слива конденсата в централизованный коллектор.

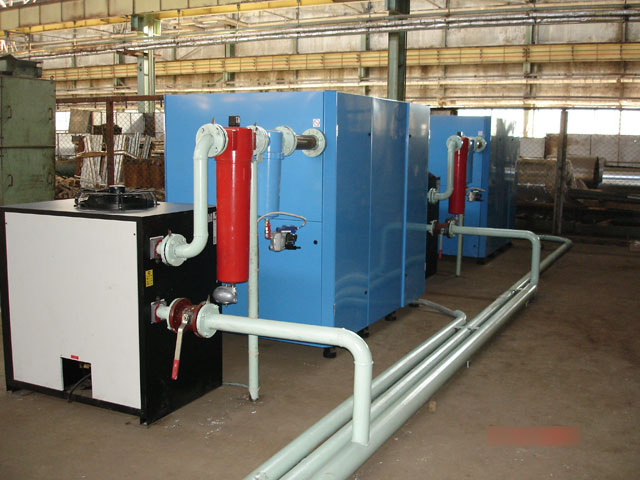

Компрессоры сзади

То же самое, но сзади. Видны трубы, в которых к компрессору S220 и шкафу частотного преобразователя компрессора SF220 подведены кабели электропитания, а также и собственно трубопровод сжатого воздуха. Шаровые фланцевые краны закрыты, т.к. на момент фотосъемки компрессоры были остановлены.

Компрессоры подключены к сети сжатого воздуха через сильфонные компенсаторы. Вначале, сжатый воздух, вырабатываемый компрессорами, поступает в циклонные сепараторы BOGE (синего цвета), где под воздействием инерционных сил, в процессе центробежного движения потока, происходит первичное, грубое, отделение конденсата, выделившегося при охлаждении в теплообменнике компрессора. Электронный сенсорный конденсатоотводчик Bekomat 13, подключенный к циклонному сепаратору, отводит конденсат по мере его накопления. Шланги, видные на предидущей фотографии, здесь не видны, т.к. эта фотография была сделана раньше.

Затем, сжатый воздух поступает в магистральные фильтры ZANDER (красного цвета), где проходит уже более тонкую очистку от влаги, частиц компрессорного масла, а также и твердых частиц. Фильтры снабжены поплавковыми конденсатоотводчиками ZB1D - их достаточно, т.к. конденсатная нагрузка на фильтры, благодаря циклонным сепараторам, значительно снижена.

Затем, производится осушение сжатого воздуха до точки росы не выше +3 °C во фреоновых осушителях ZANDER серии Arctic Star. Осушители снабжены новой системой отвода конденсата компании ZANDER, которая позволяет, по желанию Пользователя, переводить конденсатоотводчик как в режим сенсорного контроля уровня, так и в таймерный режим. Соленоидные клапаны конденсатоотводчиков размещены в специальных нишах, где доступ к ним ничем не затруднен.


SF220

C более близкого расстояния показан компрессор с регулируемой производительностью SF220. Наш сотрудник, вероятно, наблюдает за работой компрессора (данная конкретная машина оснащена системой управления BOGE Supertronic).

Справа, на дисплее системы управления фреоновым осушителем, можно разглядеть температуру точки росы - на момент фотосъемки она составляла +1,2 °C. Осушитель автоматически контролирует температуру точки росы, а несколько пониженное значение (хотя, следует заметить, и некритичное) объясняется имевшим место непосредственно до этого резким снижением расхода и, соответственно, снижением производительности компрессора с регулируемой производительностью.


Инвертер KEB

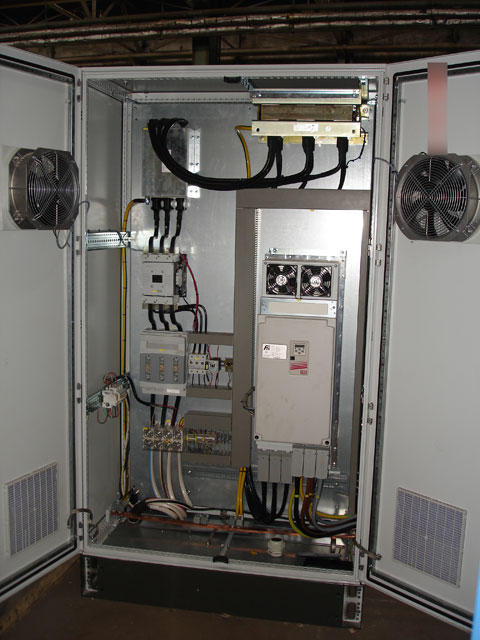

Электрошкаф с частотным преобразователем компрессора SF 220. Обычно, компания BOGE использует в своих компрессорных установках частотные преобразователи финской фирмы VACON, но данный компрессор, по запросу Пользователя, был укомплектован частотным преобразователем пр-ва компании Karl Brinkmann (Германия). Собственно частотный преобразователь - в правой части электрошкафа.

В данной конфигурации, приводной электродвигатель установки рассчитан на частоту тока 15...60 Гц, изменение которой варьирует скорость вращения его ротора в диапазоне 650...1800 об/мин. Разумеется, изначально поступающая на вход инвертера частота тока составляет стандартные для России 50 Гц, и затем уже подвергается изменению.


Дисплей инвертера KEB

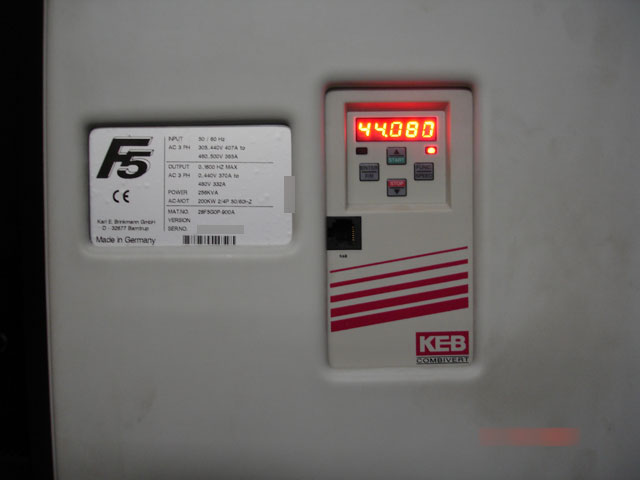

Дисплей частотного преобразователя. В этот момент, из множества настроек и показателей работы, которые позволяет отображать система управления, была выбрана выходная частота тока, составлявшая, как видно, 44 Гц.

Страницы с информацией

Подробная информация об оборудовании, использованном в данном проекте, содержится на следующих страницах нашего сайта:
Компрессоры BOGE (Германия) типы S 220 и SF 220 - на странице Винтовые компрессоры серии S, старшие модели
Осушители ZANDER (Германия) тип AS 1560 - на странице Фреоновые осушители серии Arctic Star AS
Фильтры ZANDER (Германия) тип G 18 ZPD/XPD - на странице Магистральные фильтры сжатого воздуха ZANDER
Конденсатоотводчики BEKO (Германия) тип Bekomat 13 - на странице Электронные конденсатоотводчики Bekomat
Конденсатоотводчики ZANDER (Германия) тип ZB1D - на странице Поплавковые конденсатоотводчики ZANDER
