Азотный генератор N2MID600 в московском НИИ

Одним из наиболее распространенных применений азотных генераторов MAXIGAS/N2MID является их использование в качестве источника азота для создания инертной среды при волновой и селективной пайке, а также и при пайке оплавлением. Как хорошо известно специалистам, бессвинцовая пайка практически неосуществима в богатом кислородом воздухе, и использование азота является типичным решением. В свою очередь, производимые нашим британским партнером - компанией domnick hunter - установки серий MAXIGAS и N2MID являются наиболее экономичным (на порядки снижая себестоимость азота), надежным и современным источником газообразного азота.

Ниже размещенные фотографии были сделаны в ходе проведения монтажа и пуско-наладки азотной установки N2MID в одном из научно-исследовательских учреждений города Москвы, занимающемся разработкой устройств электроники.

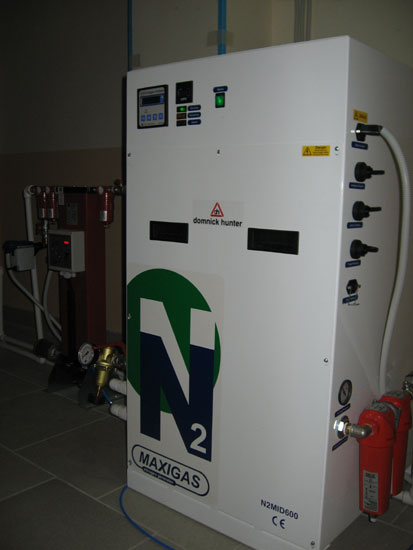

Азотная установка N2MID600

Подсерия N2MIDI, состоящая всего из двух моделей N2MID 350 и N2MID 600 - это реализация принципов работы генераторов азота серии MAXIGAS для небольших расходов. Принципиально и функционально одинаковые с MAXIGAS, установки N2MID отличаются другой конструктивной реализацией. Даже внешний вид их абсолютно не напоминает «классические» MAXIGAS. Однако, разумеется, N2MID имеют все те же преимущества, описанные на странице нашего сайта, посвященной MAXIGAS - с поправкой на незначительно меньшую экономичность по потреблению сжатого воздуха, не имеющую, впрочем, реального значения при тех объемных расходах сжатого воздуха, которые имеются при использовании N2MID.

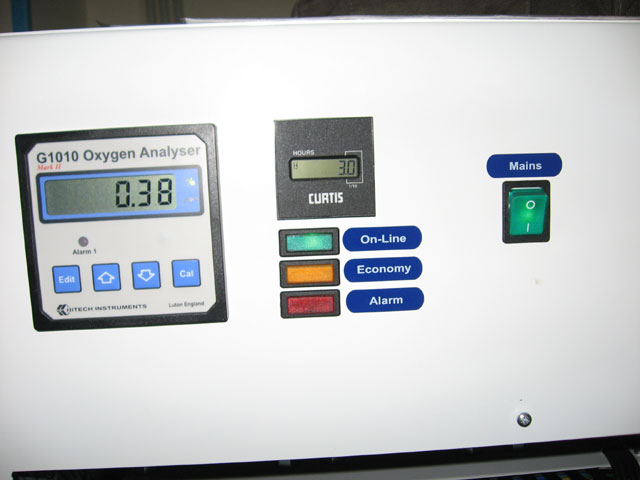

Анализатор кислорода

Эта установка N2MID 600 рассчитана на производство азота с чистотой 99,5%. На момент фотосъемки остаточное содержание кислорода составляло 0,38% - то есть, как это обычно и бывает с нашими генераторами азота, фактическое качество азота лучше, чем расчетное.

Следует отметить, что показанный на фотографии анализатор содержания кислорода G1010 британской фирмы Hitech Instruments используется только на установках N2MID, и только на «процентных» их версиях - все «большие» MAXIGAS, а также и ppm-версии N2MID снабжаются другими анализаторами и другими блоками управления, с другим пользовательским интерфейсом. Это не значит, что анализаторы Hitech »хуже» или »лучше» - они просто другие.

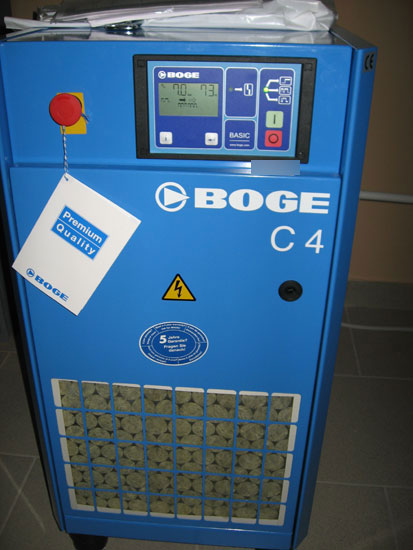

Компрессор C4

Азот производится из сжатого воздуха. А сжатый воздух производится из атмосферного с помощью винтового компрессора BOGE модели C4. На вход генератора подается сжатый воздух с давлением не ниже 6 бар, на выходе получается азот с постоянным давлением 5 бар. Разумеется, в других случаях, когда это требуется, с помощью N2MID можно получать азот и более высокого давления.

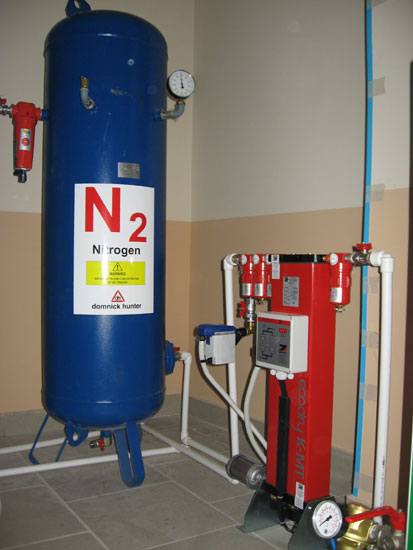

Осушитель сжатого воздуха и азотный ресивер

Сжатый воздух нельзя подавать в генератор азота неочищенным - в нем содержится жидкая и вапоризованная влага, частицы масла и пыли. Перед поступлением в N2MID сжатый воздух проходит ступенчатую очистку в циклонном сепараторе, трех фильтрах, адсорбционном осушителе ZANDER, рассчитанном на снижение температуры точки росы до уровня не выше -40°C, и в еще одном фильтре после осушителя, удаляющем адсорбентную пыль, которая может появиться в сжатом воздухе в процессе осушения. Сжатый воздух, используемый генератором, имеет очень высокую чистоту.

Может показаться, что сфотографированный ресивер соединен с осушителем. Это не так: показанный ресивер является буферным азотным ресивером генератора N2MID. Вырабатываемый азот поступает в него из генератора, пульсации давления убираются, и азот возвращается обратно в генератор, где уже замеряется его чистота, после чего он (если чистота удовлетворительная), выпускается к потребителям. А между компрессором и осушителем, конечно, есть свой воздушный ресивер, которого на фотографии не видно. Особенности размещения...

Страницы с информацией

Подробная информация об оборудовании, которое было использовано в этом проекте, содержится на следующих страницах нашего сайта:
Генератор азота domnick hunter (Великобритания) тип N2MID600 - на странице Генераторы азота серии MAXIGAS/N2MID
Осушитель ZANDER (Германия) тип K-MT 3 - на странице Адсорбционные осушители серии K-MT
Компрессор BOGE (Германия) тип C4 - на странице Винтовые компрессоры серии C
