КОМПРЕССОР БУ из ГЕРМАНИИ Кроме нового оборудования, мы предлагаем и компрессоры б.у. пр-ва BOGE Kompressoren (Германия) по специальным ценам
Знаете ли Вы, что...

Поршневые безмасляные компрессоры серии K

Иногда, требуется обеспечить полное и безусловное отсутствие в сжатом воздухе компрессорного масла - и, к сожалению, даже самые лучшие фильтры и угольные адсорберы не могут гарантировать полной и постоянно надежной очистки производимого масляным компрессором сжатого воздуха от масла. Для производства изначально и абсолютно свободного от компрессорного масла сжатого воздуха используются безмасляные компрессоры: к таковым относятся турбокомпрессоры, винтовые безмасляные компрессоры, а также и поршневые безмасляные компрессоры. Как турбокомпрессоры, так и винтовые компрессоры сухого сжатия могут использоваться только на крупных промышленных предприятиях с потребностью в значительных (измеряющихся обычно в нескольких кубометрах, или в нескольких десятках и даже сотнях кубометров в минуту) количествах сжатого воздуха; использовать турбокомпрессор или винтовой безмасляный компрессор для обеспечения небольшой потребности в безмасляном сжатом воздухе не выгодно как с экономической, так и с технической точки зрения.

Для удовлетворения же небольших потребностей в безмасляном сжатом воздухе могут использоваться поршневые безмасляные компрессоры, которые предлагает и наша компания. На этой странице мы кратко рассказываем об основных особенностях и преимуществах безмасляных поршневых компрессоров серии K, производимых нашим германским партнером - компанией BOGE Kompressoren. Компрессоры серии K - это надежные и современные компрессоры сухого сжатия, предназначенные для эксплуатации в условиях промышленных предприятий (следует отметить, что наряду с серией K фирмы BOGE и подобными ей агрегатами других фирм-производителей, у некоторых итальянских, турецких и других компаний существуют и т.н. «профессиональные» поршневые безмасляные компрессоры, которые на порядок дешевле, но которые, однако, мало пригодны для промышленной эксплуатации).

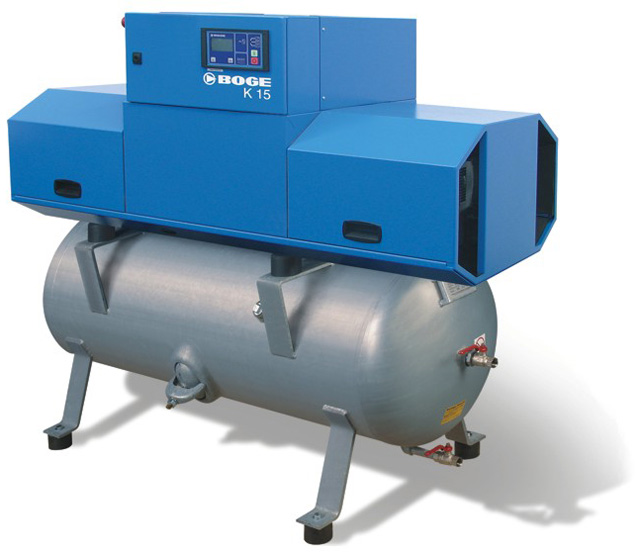

Безмасляный компрессор BOGE K15-270
Безмасляный компрессор K15-270 на гальванизированном 270-л ресивере
Устройство

Серия K - это поршневые компрессоры сухого сжатия с горизонтальным (в случае 2 и 4 цилиндров - горизонтально-оппозитным) расположением цилиндров, размещаемые в шумопоглощающем кожухе. В целом, принципиально компрессоры серии K не имеют каких-либо особых отличительных особенностей от других современных плунжерных компрессоров. (Конструктивное исполнение серии K, однако, не совсем обычно и довольно интересно). Вращение передается от электродвигателя на коленвал поршневой группы через прямое соединение. Затем, вращение преобразуется в возвратно-поступательное движение поршней в цилиндрах через коленвал, сопряженный со специальным толкательным механизмом (нехарактерным как для большинства компрессоров других производителей, так и для, например, безмасляных компрессоров BOGE серии ASO/BSO) и шатунами. На входах/выходах цилиндров размещены износостойкие язычковые клапаны всасывания/нагнетания ferax®, обеспечивающие вход воздуха в цилиндры при всасывании, и выход сжатого воздуха при ходе нагнетания.

Направленное охлаждение цилиндров и теплообменника обеспечивается крыльчаткой вентилятора, установленной на валу электродвигателя (с другой его стороны, а не с той, которая соединяется с коленвалом блока сжатия).

Разумеется, все компрессоры укомплектованы предохранительными (по числу ступеней сжатия, а также и, в случае его наличия, на ресивере) клапанами, обратными клапанами, а также и разгрузочными электромагнитными клапанами. Для фильтрации поступающего в компрессор атмосферного воздуха используется бумажный фильтр всасывания в шумопоглощающем корпусе, аналогичный используемым в наших винтовых компрессорах.

Компрессоры серии K могут быть размещены на горизонтальном воздушном ресивере: при этом, ресивер поршневым компрессорам, в подавляющем большинстве случаев, необходим в любом случае, а заводская установка на ресивере удобнее, качественнее и обойдется не намного дороже, чем приобретение отдельного ресивера российского производства и подключение его к компрессору. Образующийся после теплообменников безмасляных воздушных компрессоров конденсат является более агрессивным и коррозионно-опасным, чем маслосодержащий конденсат, т.к. содержащиеся в безмасляном конденсате твердые частицы, в отличие от маслосмазываемых компрессоров, не остаются в масле и, затем, при его наличии, в масляном фильтре - и придают конденсату выраженную кислотную реакцию. Компания BOGE учитывает этот факт, и комплектует свои безмасляные компрессоры высококачественными ресиверами немецкого производства, обработанными методом гальванизации (а не просто окрашенными).

Микропроцессорное управление

Традиционно, поршневые компрессоры не имеют ни микропроцессорных систем управления, ни пользовательских интерфейсов на основе дисплея и клавиатуры. Подавляющее большинство предлагаемых как в России, так и за рубежом поршневых компрессоров управляются механическими реле давления (прессостатами). Контроль температуры сжатия обычно отсутствует вообще, а электродвигатель защищается по току (не с помощью термистора). Такая традиционная схема управления используется уже столетие, и зарекомендовала себя вполне хорошо. Компания BOGE также имеет в своей линейке поршневых компрессоров традиционно управляемые модели - собственно, таковых среди наших поршневых компрессоров большинство.

Однако, рассматривая серию K как своего рода не совсем обычный продукт, BOGE предлагает компрессоры серии K как в варианте с «традиционным» управлением, так и в версии, оснащенной электронным блоком управления BASIC (и даже, опционально, более «продвинутым» FOCUS). Возможности блока управления BASIC, устанавливаемого на поршневые компрессоры серии K:
- контроль давления с помощью аналогового датчика, с выводом его показаний и на жидкокристаллический дисплей
- индикация других параметров работы на дисплее
- настройка давления и других параметров работы с клавиатуры
- мониторинг температуры каждого цилиндра по отдельности
- мониторинг температуры приводного электродвигателя
- счетчики часов наработки (прямого отсчета) и до обслуживания (обратного отсчета)
- возможность автоматического перезапуска после просадки напряжения
- возможность удаленного управления

Блок управления BASIC размещается в электрошкафу, смонтированном на фронтальной стороне компрессора, вместе с пускателем плавного запуска «звезда-треугольник», регулировочным трансформатором и другими электрокомпонентами.

В качестве альтернативы электронному блоку управления, компрессоры серии K предлагаются и в традиционной версии с управлением от прессостата (примечание: некоторые модели, в частности, 40-барная версия K8 и все версии K15, предлагаются только с BASIC/FOCUS - пожалуйста, смотрите раздел технических данных ниже на этой странице).

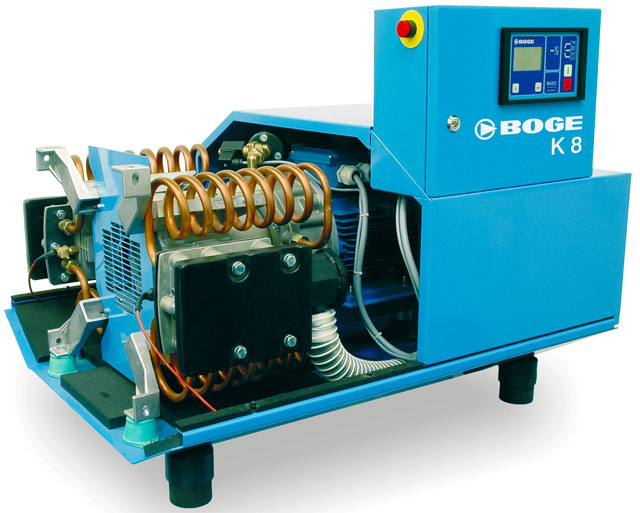

Безмасляный компрессор BOGE K8
Безмасляный компрессор K8 с частично снятыми панелями кожуха
Особенности и преимущества

Основное и, если можно так выразиться, основополагающее преимущество как компрессоров серии K, так и другого оборудования BOGE - это их высокое качество и надежность, обеспечиваемые выбором наилучших материалов для изготовления частей, а также и наилучших готовых комплектующих частей стороннего производства, тщательным контролем за производственным процессом, строгой процедурой внутризаводской приемки и, конечно, продуманной конструкцией и огромным, накопленным за 100 лет, производственным опытом. Среди частных особенностей и преимуществ серии K можно выделить, в том числе:

 Полностью безмасляный сжатый воздух. Компрессорного масла в произведенном компрессором K сжатом воздухе даже теоретически не может быть больше, чем его содержалось в атмосферном воздухе, втянутом компрессором в свои цилиндры.

 В наших поршневых компрессорах вообще, и в компрессорах серии K в частности, используются язычковые клапаны ferax® - износостойкие бесфрикционные комбинированные клапаны всасывания/нагнетания, с минимальным сопротивлением потоку воздуха и минимумом движущихся частей.

 Направленное охлаждение осевым вентилятором как цилиндров, так и медных теплообменников (финального охладителя и, в случае 2-ступенчатых агрегатов, также и промежуточного охладителя) обеспечивает низкую температуру сжатого воздуха, щадящий режим работы поршневой группы, а также и снижение затрат на последующее (в случае необходимости) осушение сжатого воздуха. Блок сжатия охлаждается как снаружи, так и продувкой внутри.

 Специальное покрытие цилиндров, в сочетании с низкой скоростью движения поршней, сводит к минимуму износ движущихся частей. Максимальной эффективности работы способствует и специальное, неабразивное, нанесенное методом порошкового напыления расплава покрытие поршней.

 Прямой привод минимизирует потери энергии при передаче вращения и упрощает обслуживание. Используются приводные электродвигатели со скоростью вращения 1450 об/мин.

 Виброопоры.

Дополнительные компоненты и устройства

Компрессоры серии K - это полностью законченные, готовые к работе компрессорные установки. Однако, Покупатель может, сообразуясь со своими предпочтениями и потребностями, заказать для своего компрессора K и некоторые дополнительные компоненты и устройства, в том числе:
- электронный сенсорный конденсатоотводчик Bekomat для установки на воздушном ресивере
- дополнительную систему шумопоглощения для снижения уровня звукового давления
- гибкий шланг длиной 500 мм, с резьбовыми штуцерами, для подключения компрессора к магистрали (выполняет роль гасителя вибрации)
- встроенный в электрошкаф автоматический размыкатель цепи («автомат»)

Разумеется, наша компания предлагает и самое разное оборудование для фильтрации и осушения сжатого воздуха, которое можно, конечно, использовать и после компрессоров серии K.

Технические данные
Модификация K Druckschalter (компрессор без ресивера, с управлением прессостатом)
бар (изб.) нагнетание,
м³/мин
кВт ДхШхВ, мм кг дюймы дБ(А)
K 3 10 0,244 2,2 1012x804x588 174 1 73
K 4 10
15
0,328
0,279
3 1012x804x588 174 1 74
K 6 10
15
0,466
0,420
4 1012x804x588 201 1 75
K 8 10 0,648 5,5 1012x804x588 217 1 78

Модификация K- Druckschalter (компрессор на ресивере, с управлением прессостатом)
бар (изб.) нагнетание,
м³/мин
кВт ДхШхВ, мм кг дюймы дБ(А)
K 3-270 10 0,244 2,2 1700x804x1150 287 ½ 73
K 4-270
K 4-250
10
15
0,328
0,279
3 1700x804x1150 287 ½ 74
K 6-270
K 6-250
10
15
0,466
0,420
4 1700x804x1150 317 ½ 75
K 8-270 10 0,648 5,5 1700x804x1150 327 ½ 78

Модификация K BASIC (компрессор без ресивера, с блоком управления BASIC)
бар (изб.) нагнетание,
м³/мин
кВт ДхШхВ, мм кг дюймы дБ(А)
K 3 10 0,244 2,2 1012x804x784 182 1 73
K 4 10
15
0,328
0,279
3 1012x804x784 182 1 74
K 6 10
15
0,466
0,420
4 1012x804x784 209 1 75
K 8 10
40
0,648
0,390
5,5 1012x804x784 225 1 78
K 15 10
15
40
1,296
0,794
0,780
11 по запросу по запросу 1 по запросу

Модификация K- BASIC (компрессор на ресивере, с блоком управления BASIC)
бар (изб.) нагнетание,
м³/мин
кВт ДхШхВ, мм кг дюймы дБ(А)
K 3-270 10 0,244 2,2 1700x804x1346 297 ½ 73
K 4-270
K 4-250
10
15
0,328
0,279
3 1700x804x1346 297 ½ 74
K 6-270
K 6-250
10
15
0,466
0,420
4 1700x804x1346 327 ½ 75
K 8-270
K 8-250
10
40
0,648
0,390
5,5 1700x804x1346 337 ½ 78
K 15-270
K 15-250
K 15-250
10
15
40
1,296
0,794
0,780
11 по запросу по запросу ½ по запросу

Число-суффикс в названии моделей обозначает объем горизонтального воздушного ресивера в литрах. Возможна комплектация компрессорных установок K также ресиверами другого объема.

Производительность по нагнетанию указана в соответствии с требованиями VDMA 4362. Уровень звукового давления указан в соответствии с PN8NTC2.3.

Все компрессорные установки серии K комплектуются электродвигателями 400В˜50Гц.
