Знаете ли Вы, что...

Циклонные сепараторы - предварительная очистка сжатого воздуха

Циклонные сепараторы предназначены для отделения крупноразмерных частиц компрессорного конденсата. Как правило, они устанавливаются непосредственно на выходе сжатого воздуха из компрессора или дополнительного охладителя сжатого воздуха.

Принцип действия циклонного сепаратора основан на создаваемой установленном в нем завихрителе (1) центробежной силе движения потока сжатого воздуха. При этом, поток соударяется во стенками корпуса сепаратора и с решеткой специального установленного внутри него блокиратора (2), в результате чего частицы жидкости выделяются из потока и осаждаются в нижней части корпуса циклонного сепаратора, откуда переодически выводятся конденсатоотводчиком (3 - поплавковый конденсатоотводчик). Блокиратор (2) также препятствует возврату удаленной жидкости в основной воздушный поток.

Использование циклонных сепараторов позволяет значительно снизить нагрузку на магистральные фильтры и осушители сжатого воздуха, так как в них удаляется порядка 99% частиц конденсата размером от 3 мкм и выше. Важным преимуществом циклонных сепараторов является то, что они не нуждаются во внешнем источнике энергии и практически не требуют обслуживания (за исключением периодической, как правило, требующейся не чаще 1 раза в год очистки.

Циклонные сепараторы ZANDER стандартно снабжены автоматическим поплавковым конденсатоотводчиком (3) и смотровым стеклом (4) для контроля за его работой. Опционально циклонные сепараторы ZANDER могут быть укомплектованы электронным емкостным конденсатоотводчиком серии Ecodrain.


Эффективность сепараторов ZANDER

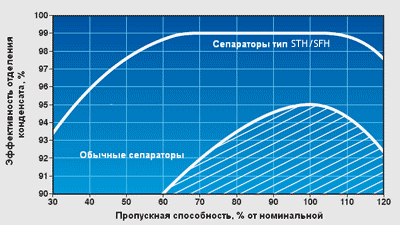

Несмотря на простоту принципа действия и конструкции, циклонные сепараторы серии G_WA обладают чрезвычайно высокой эффективностью. Опыт, накопленный специалистами компании ZANDER в частности и всей промышленной группы Domnick Hunter в целом, позволили довести этот вид предлагаемой нами продукции практически до совершенства. В частности, дифференциальное давление на сепараторах G_WA находится в пределах 20-60 мбар, а количество удаляемого конденсата при расходе от 65% до 106% от номинальной пропускной способности составляет 99% (проиллюстрированно приведенным графиком).


Конденсатоотводчики для сепараторов G-WA

Стандартно, все циклонные сепараторы ZANDER оснащаются автоматическим поплавковым конденсатоотводчиком внутреннего типа. У такого конденсатоотводчика, конденсатосборником является нижняя часть корпуса самого сепаратора. Именно входящий в стандартную комплектацию поплавковый конденсатоотводчик показан на рисунке выше (позиция 3).

Альтернативно, сепаратор G-WA можно оснастить также поплавковым конденсатоотводчиком внешнего типа ZB1D или электронным емкостным конденсатоотводчиком Ecodrain с контролем уровня поплавком или Bekomat с контролем уровня сенсором.

Технические данные

Тип Пропускная
способность,
м³/ч
Присо-
единение,
дюймы
pmax,
бар (изб)
Габаритные размеры,
мм
Масса,
кг
Габаритные размеры
A B C D
G 3 WA 144 G ½ 16 89 158 42 60 1,0
G 9 WA 216 G ¾ 16 89 194 42 60 1,1
G 11 WA 270 G 1 16 85 197 23 60 1,1
G 12 WA 540 G 1½ 16 120 251 58 80 2,7
G 14 WA 1260 G 2 16 160 511 67 100 5,9
G 18 WA 2520 G 2½ 16 160 816 67 100 5,9
G 19 WA 2880 G 3 16 202 603 79 100 12,9

Рекомендуемый диапазон рабочей температуры +1,5...+66 °C


Если рабочие параметры в Вашем случае отличаются от принятых по умолчанию, для вычисления пропускной способности циклонных сепараторов ZANDER следует применять следующие поправочные коэффициенты:


Поправочный коэффициент для других значений рабочего давления
Рабочее
давление, бар (изб.)
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Поправочный коэффициент 0,50 0,61 0,71 0,79 0,87 0,94 1,00 1,06 1,12 1,17 1,22 1,27 1,32 1,37 1,41 1,45
