Знаете ли Вы, что...

EcosepS

Водо-масляные сепараторы, они же блоки разделения конденсата, они же масловлагоразделители, серии Ecosep предназначены для разделения неэмульгированного компрессорного конденсата на составные фракции, т.е. масло и воду.

Принцип работы

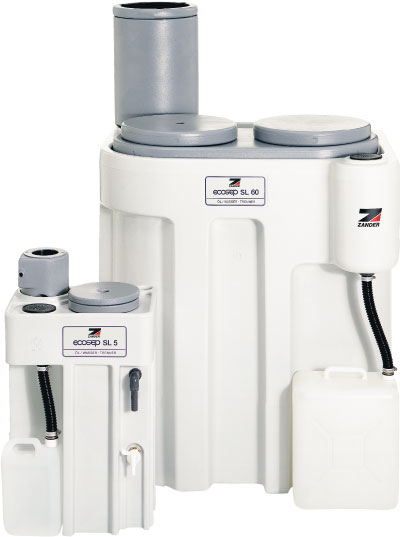

Блок разделения конденсата

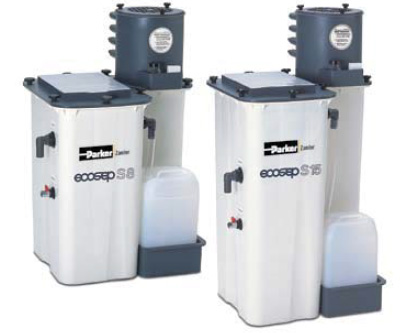

Блоки разделения конденсата Ecosep

По сути, водомасляные сепараторы вообще, и блоки Ecosep в частности, представляют собой отстойник, дополненный принципиально несложной системой угольной фильтрации.

Конденсат, отводимый из пневмосети конденсатоотовдчиками, подается на вход блока разделения конденсата по трубкам или шлангам и поступает во впускную камеру, оснащенную вентиляционным фильтром. Во впускной камере гасится скорость движения конденсата, а излишки воздуха выводятся в атмосферу через вентиляционный фильтр. Впускная камера также устраняет турбулентность, и конденсат спокойно стекает в первичный отстойник, расположенный ниже впускной камеры.

Твердые частицы, возможно, содержащиеся в конденсате, оседают на дно первичного отстойника, а жидкая фракция перетекает в основной отстойник. Компрессорное масло, имеющее меньшую чем вода плотность, поднимается на поверхность, постепенно образуя однородный толстый слой. Этот слой масла постоянно перетекает в расположенную внутри отстойника и регулируемую по высоте воронку, и выводится из сепаратора в канистру. Масло подлежит утилизации в соответствии с действующими нормами и правилами.

Вода отбирается из нижней части основного отстойника, проходит тонкую очистку в предварительном и угольном фильтрах, и также выводится из сепаратора. Эта очищенная от масла вода может быть слита в обычную канализационную сеть.

Особенности и преимущества

Блоки разделения конденсата ZANDER Ecosep позволяют достичь значительной экономии средств, затрачиваемых на оплату услуг специализированных организаций, занимающихся утилизацией компрессорного конденсата. При использовании Ecosep, утилизировать приходится не весь объем конденсата, подавляющую часть которого составляет вода, а только небольшой объем компрессорного масла.

Ecosep работают при атмосферном давлении и не нуждаются во внешних источниках энергии, в т.ч. и в электропитании. Обслуживание Ecosep сводится к периодической (обычно проводимой раз в год) замене угольного и предварительного фильтров.
 Прочная и надежная конструкция: корпус, отлитый из полипропилена, дополнительные ребра жесткости.
 Большая впускная камера с центробежным отделителем конденсата и высокоэффективным вентиляционным фильтром. Камера позволяет подключение сразу нескольких конденсатоотводчиков.
 Просчитанные с большим запасом габариты первичного и основного отсеков отстойника гарантируют, что для отделения масла будет достаточно времени. Отсеки легко доступны для очистки. Значительные сечения внутренних проходов исключают их блокировку.
 Большой мешочный угольный фильтр с высококачественным гранулированным активированным углем обеспечивает избыточное время контакта с водой, гарантируя полное удаление из нее остаточного масла. Угольный фильтр защищен предварительным фильтром.
 Сборная воронка для масла регулируется по высоте.
 В комплект поставки входит канистра для масла и флакон для сбора проб воды, отбираемой для физико-химического анализа.
 (Опциональные компоненты): встроенный электронный индикатор переполнения, присоединение для удаленной передачи сигнала о переполнении, конденсатные распределители-«гребенки», теплоэлектронагреватель для установки в местах с пониженной температурой окружающей среды.

Важные замечания

Блоки разделения конденсата Ecosep, будучи, по сути, просто отстойниками, не могут разделять стойкоэмульгированный конденсат. Для разделения эмульгированного конденсата, следует использовать значительно более сложные устройства - мембранные сепараторы эмульсий Aquafil.

Для отвода конденсата, который затем поступит в Ecosep, не следует использовать ручные дренажные краны и термодинамические конденсатоотводчики. По возможности, не следует использовать также и таймерные конденсатоотводчики - или же, по крайней мере, следует максимально ответственно подходить к их программированию, т.к. избыточный сброс сжатого воздуха может приводить к эмульгированию конденсата. Предпочтительным является использование надежных конденсатоотводчиков с контролем уровня конденсата, таких как, например, Ecodrain или Bekomat.

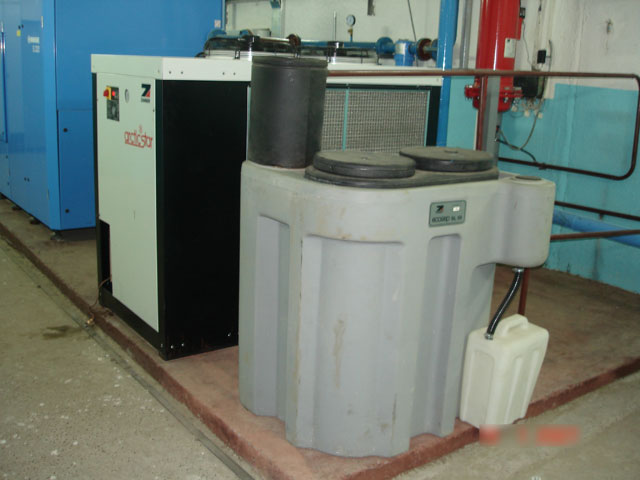

Водо-масляный сепаратор Ecosep SL60 (как Owamat)
Этот Ecosep SL60 обслуживает фреоновый осушитель, фильтр и 2 циклонных сепаратора

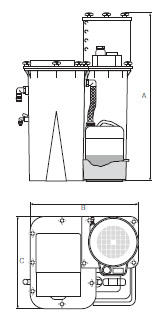

Технические данные

Тип Производительность
компрессора
(до макс.)
Обьем
резервуара
Сухая масса
вес
Габариты Резьбовые соединения,
включая штуцер для шланга
м3/мин* л кг A
мм
B
мм
C
мм
Впуск Выпуск
EcosepS mini 1.2 14 9 610 285 285 4xG 1/2 " G 1"
Ecosep S1 2 22 15 650 430 325 4xG 1/2 " G 1"
Ecosep S2 3 40 15 908 437 325 4xG 1/2 " G 1"
Ecosep S4 5 74 22 965 600 380 4xG 1/2 " G 1"
Ecosep S8 8 120 25 965 620 520 4xG 1/2 " G 1"
Ecosep S15 15 160 28 1.160 620 520 4xG 1/2 " G 1"
Ecosep S30 30 230 55 1.160 850 520 4xG 1/2 " G 1"
Ecosep S61 70 790 90 1.450 1.300 1.000 4xG 1/2 " G 1"

*м3/ч, со свободной подачей воздуха, привед. к 1 бар (абс.) + 20oC/DIN/ISO 7183. Производительность дана для маслозаполненных винтовых компрессоров с неэмульгированным маслом.


Как определить количество конденсата? Как определить количество конденсата Как определить количество конденсата
Пример: Конденсат, образующийся в компрессоре при температуре на входе 20oC и относительной влажности 70oC, давление 8 бар.
Производительности компрессора: 20 м3/мин. (700 кв. футов в мин.)
Длительность работы: 10 часов в день
20 дней в месяц
Конденсат: 13.5 литра в час
Количество: 135 литров в день
2700 литров в месяц
Поставляем ли мы сепараторы Owamat?

Наряду с широко используемыми во всем мире и предлагаемыми нами влагомаслоразделителями Ecosep фирмы ZANDER, которые кратко описаны выше, также довольно широкое распространение получили и устройства для разделения компрессорного конденсата серии Owamat, производимые германской компанией Beko. Мы имеем возможность поставлять, под заказ из Германии, любую продукцию Beko, в том числе и разделители конденсата Owamat. Также, мы поставляем и оригинальные расходные материалы для Owamat (комплекты угольных и вспомогательных фильтров).

Пожалуйста, обращайтесь в нашим сотрудникам для получения дополнительной информации и/или технико-коммерческих предложений как на сами сепараторы Owamat, так и на материалы к ним.
