Автор Сообщение
Адель
Посетитель форума


Зарегистрирован: 21.10.2008
Сообщения: 12
Город: Казань

СообщениеДобавлено: Вт 21 Окт 2008, 10:50 am    Заголовок сообщения: Корректирующие коэффициенты на осушители адсорбционного типа Ответить с цитатой

Здравствуйте, уважаемый Всеволод!!!
Вот у Вас на сайте есть информация о осушителях с тепловой регенерацией адсорбента, так же для правельного подбора используется корректирующие коэффициенты, подскажите почему BD 1800 подходит для параметров :расход 5100м3/ч, 5,5 бар и температура на входе 35 С*, а WVM 620 нет. Вот не понятно, либо коэффициенты у производителя осушителя BD 1800 не правельные либо, они в прогрессе на шаг впереди!!??? Подскажите есть ли у Вас коэффициенты для осушителей BD 1800?
Вернуться к началу
Vsevolod Kiselev
ЗАО "Иммертехник"


Зарегистрирован: 02.09.2007
Сообщения: 190
Город: Москва

СообщениеДобавлено: Вт 21 Окт 2008, 12:27 pm    Заголовок сообщения: Ответить с цитатой

Здравствуйте, Адель,

Коэффициентов и вообще методик, которыми сотрудники компании Atlas Copco пользуются при расчете своих осушителей, у меня, к сожалению, нет - да и если бы и были, толку от них мало, т.к. это все внутреннее дело компании, и это их право пользоваться теми методиками, которые они считают нужными.

Я думаю, что ими в данном случае была допущена ошибка при расчетах. При прочих равных, несколько большая пропускная способность осушителя BD1800 действительно возможна, т.к. у них большая доля адсорбента N, который обладает более высокой, чем WS, влагопоглотительной способностью (Zander, наоборот, засыпает больше более дорогого WS, с целью обеспечения лучшей защиты от жидкой влаги и продления срока службы адсорбента). Но за довольно большую разницу этот различие в пропорциях засыпки отвечать не может. И, к сожалению, я не могу отвечать за как за правильность производимых Atlas Copco расчетов, так и за добросовестность отдельных сотрудников этой компании. Что касается "шагов вперед в прогрессе", то в случае этих пресловутых коэффициентов, боюсь, говорить об этом не приходится.

Впрочем, если они Вам твердо обещают, что BD1800 будет держать точку росы -40 °C (Вы не указали значение точки росы, но мы ведь говорим о -40 °C?) при этих условиях - то замечательно. Главное, заранее предусмотреть и досконально, подробно, однозначно исключив все разночтения, прописать в Договоре поставки все рабочие условия, процедуру предъявления рекламаций, проверки их законности, и исправления ситуации - чтобы потом они Вам не могли сказать, что температура точки росы -10 °C - это Ваша вина, а не последствие их ошибки при подборе осушителя. Впрочем, думаю, что покупателю всегда имеет смысл заранее озаботиться юридическо-процессуальной стороной предъявления последующих претензий.
_________________
С уважением,
Потапов Сергей,
Технический специалист
ЗАО "Иммертехник"

Телефон/факс: +7 (499) 640 1015
E-mail: tonak@immertechnik.ru


Последний раз редактировалось: Vsevolod Kiselev (Вт 21 Окт 2008, 12:33 pm), всего редактировалось 1 раз
Вернуться к началу
Адель
Посетитель форума


Зарегистрирован: 21.10.2008
Сообщения: 12
Город: Казань

СообщениеДобавлено: Вт 21 Окт 2008, 12:33 pm    Заголовок сообщения: Ответить с цитатой

Спасибо Всеволод!!!
Вернуться к началу
Vsevolod Kiselev
ЗАО "Иммертехник"


Зарегистрирован: 02.09.2007
Сообщения: 190
Город: Москва

СообщениеДобавлено: Вт 21 Окт 2008, 12:37 pm    Заголовок сообщения: Ответить с цитатой

Да, в-общем-то, в данном случае, наверное, особо и не за что :)

Вот, тут буквально вчера была еще одна тема по этому же осушителю - http://immertechnik.ru/support/forum/viewtopic.php?t=8, ближе к концу топика уже - может быть, найдете для себя что-нибудь еще полезное. Не по коэффициентам, а как раз скорее по тому, кто впереди в прогрессе.
_________________
С уважением,
Потапов Сергей,
Технический специалист
ЗАО "Иммертехник"

Телефон/факс: +7 (499) 640 1015
E-mail: tonak@immertechnik.ru
Вернуться к началу
Адель
Посетитель форума


Зарегистрирован: 21.10.2008
Сообщения: 12
Город: Казань

СообщениеДобавлено: Вт 21 Окт 2008, 12:49 pm    Заголовок сообщения: Ответить с цитатой

Знаете Всеволод, ведь если подсчитать то получается даже WVM 710 под эти параметры не подходит, получается 5100м3/ч / 0,71 и получаем 119,71 м3/мин, а WVM 710 пропускает только 118,3 м3/мин? так как быть?
Вернуться к началу
Vsevolod Kiselev
ЗАО "Иммертехник"


Зарегистрирован: 02.09.2007
Сообщения: 190
Город: Москва

СообщениеДобавлено: Вт 21 Окт 2008, 1:31 pm    Заголовок сообщения: Ответить с цитатой

Адель,

Ну, собственно, коэффициента для давления 5,5 бар (изб) и температуры +35С на сайте нет. Но, в-общем, Вы правильно его вывели - если точнее, он составляет 0,6956. А мы здесь обычно пользуемся специальной Zander-овской расчетной программой, так быстрее и удобнее - но это так, кстати.

Правильно, WVM710 тоже слегка маловат - он сможет при таких уловиях стабильно осушать до температуры точки росы -40 °C только 4940 м³/ч. Нужен WVM 800.
_________________
С уважением,
Потапов Сергей,
Технический специалист
ЗАО "Иммертехник"

Телефон/факс: +7 (499) 640 1015
E-mail: tonak@immertechnik.ru
Вернуться к началу
Vsevolod Kiselev
ЗАО "Иммертехник"


Зарегистрирован: 02.09.2007
Сообщения: 190
Город: Москва

СообщениеДобавлено: Вт 21 Окт 2008, 1:35 pm    Заголовок сообщения: Ответить с цитатой

А вот я нашел и коэффициенты Atlas Copco. Google велик и мудр, так сказать. Сейчас выложу.
_________________
С уважением,
Потапов Сергей,
Технический специалист
ЗАО "Иммертехник"

Телефон/факс: +7 (499) 640 1015
E-mail: tonak@immertechnik.ru
Вернуться к началу
Адель
Посетитель форума


Зарегистрирован: 21.10.2008
Сообщения: 12
Город: Казань

СообщениеДобавлено: Вт 21 Окт 2008, 1:38 pm    Заголовок сообщения: Ответить с цитатой

Спасибо Вам!!!!!
Вернуться к началу
Адель
Посетитель форума


Зарегистрирован: 21.10.2008
Сообщения: 12
Город: Казань

СообщениеДобавлено: Вт 21 Окт 2008, 1:44 pm    Заголовок сообщения: Ответить с цитатой

Кстати взял коэффициенты из каталога, а если подсчитать то получается 0,80-0,62=0,18/2=0,09 теперь к 0,62+0,09=0,71. Так почему у Вас коэффициент 0,6956. Не понятно
Вернуться к началу
Vsevolod Kiselev
ЗАО "Иммертехник"


Зарегистрирован: 02.09.2007
Сообщения: 190
Город: Москва

СообщениеДобавлено: Вт 21 Окт 2008, 1:51 pm    Заголовок сообщения: Ответить с цитатой

Вот:

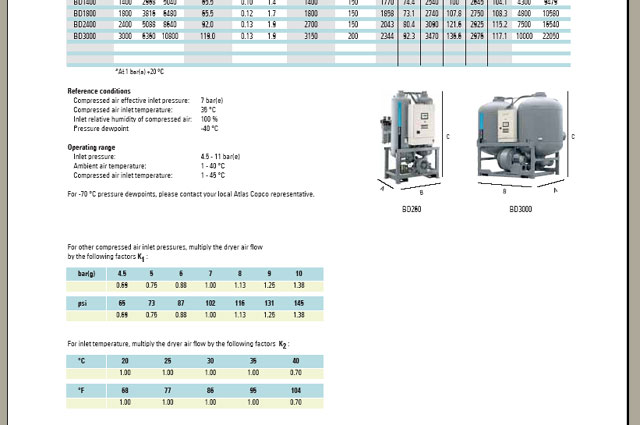

Расчетные коэффициенты к осушителям Atlas Copco BD

Т.е., судя по этому, поправочный коэффициент для 5,5 бар и 35 °C должен быть где-то в районе 0,81...0,82. Тогда получается, что BD1800 должно хватить: 6480 м³/ч х 0,815 = 5281,20 м³/ч. Почему, не знаю - но пишут они так. Темна вода во облацех...

Это взято из брошюры 2935 0459 12, найти ее самостоятельно можно, набрав в google.com следующее: "atlas copco BD sizing factor", без кавычек. Она там на первом месте, на каком-то венгерском сайте.
_________________
С уважением,
Потапов Сергей,
Технический специалист
ЗАО "Иммертехник"

Телефон/факс: +7 (499) 640 1015
E-mail: tonak@immertechnik.ru
Вернуться к началу
Адель
Посетитель форума


Зарегистрирован: 21.10.2008
Сообщения: 12
Город: Казань

СообщениеДобавлено: Вт 21 Окт 2008, 2:04 pm    Заголовок сообщения: Ответить с цитатой

Благодарю за помощь!!!!
Вернуться к началу
