Генератор азота MIDIGAS 4 на мясозаводе в Черноземье

Уже десятки российских мясозаводов используют для производства азота поставленные нами линии на основе генераторов азота domnick hunter (Великобритания). Наши генераторы азота позволяют многократно снизить расходы на снабжение упаковочных автоматов азотом - при постоянной доступности газа, стабильно высоком его качестве, удобстве эксплуатации и недорогом обслуживании.

Показанная на фотографиях ниже линия по производству азота, поставленная нами мясозаводу, расположенному в одной из областей Черноземья и построенная на основе генератора азота модели MIDIGAS 4, рассчитана на выработку азота в количестве 2,4 м³/ч, при его чистоте не ниже 99,99% (т.е. O₂<100 частиц на миллион) и избыточном давлении 7 бар. Кроме собственно генератора азота, в состав линии также входят осушитель и фильтры сжатого воздуха ZANDER, воздушный и азотные ресиверы, смеситель N2₂+CO₂, а также емкость для получаемой после смесителя газовой азотно-углекислотной смеси. Используется пользовательский воздушный компрессор.

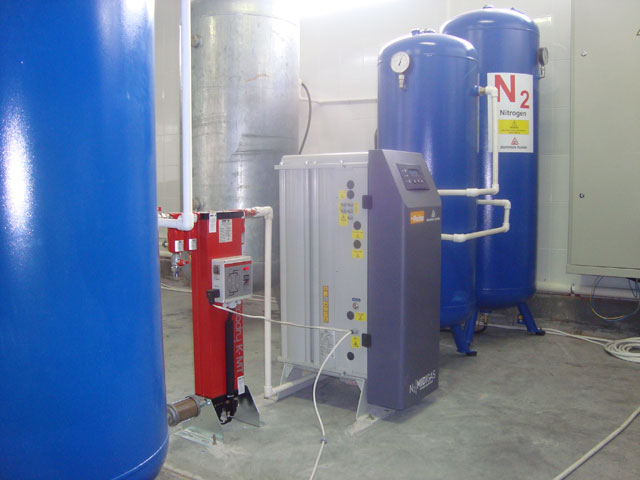

Общий вид на линию по пр-ву азота. Компрессор справа, затем воздушный ресивер, затем (красного цвета) осушитель с фильтрами ZANDER, затем собственно генератор азота MIDIGAS 4, а также азотные ресиверы и ресивер для газовой смеси.

Другой ракурс. Генератор азота - в центре снимка.

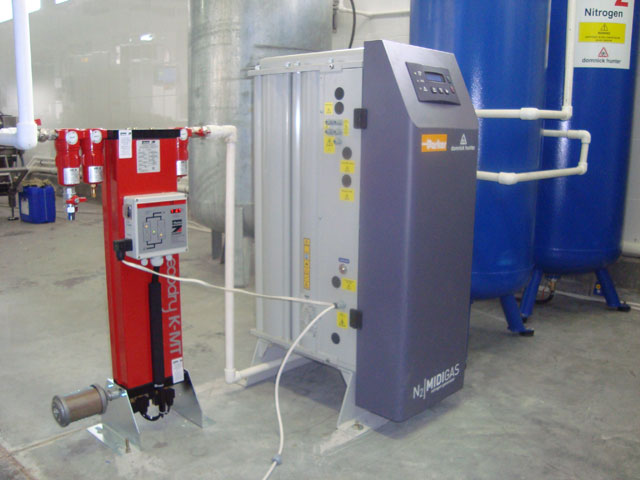

Ближе. Конденсатоотводчик Bekomat на первом входном фильтре осушителя еще установлен.

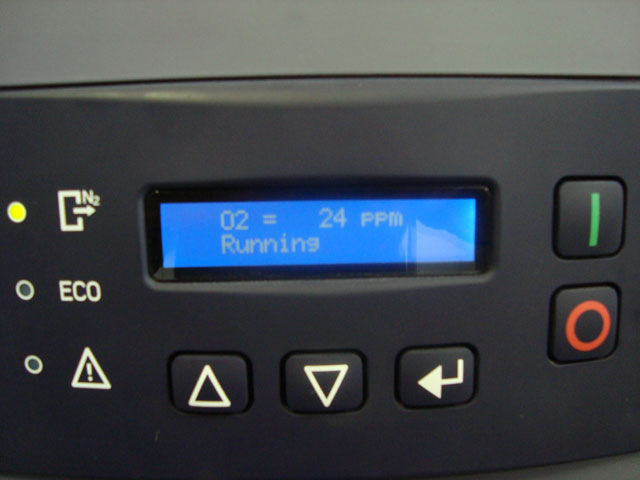

Показания дисплея блока управления. Напомним, что этот конкретный генератор рассчитан на выработку азота с чистотой 99,99% - то есть, содержание в получаемом азоте кислорода не должно превышать 100 частиц на миллион (ppm). Как это обычно и бывает с нашими генераторами, фактическая чистота азота даже лучше расчетной - на момент фотосъемки, более чем в 4 раза.

Фотография для тех, кому интересно было бы посмотреть, как устроен MIDIGAS, и что у него «внутри».

Подробная информация об оборудовании, которое показано выше, содержится на следующих страницах нашего сайта:
Генератор азота domnick hunter (Великобритания) тип MIDIGAS 4 - на странице Генераторы азота MAXIGAS/MIDIGAS
Адсорбционный осушитель ZANDER (Германия) тип K-MT 3 - на странице Адсорбционные осушители K-MT
