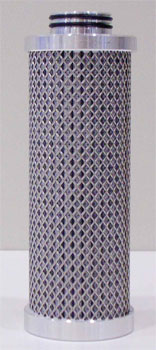

Фильтроэлементы для магистральных фильтров Atlas Copco
Наш германский патнер - компания ZANDER Aufbereitungstechnik - производит фильтрующие элементы не только для установки в корпусы фильтров собственного производства, но и для замены фильтроэлементов в уже имеющихся на производствах корпусах фильтров многих производителей, в т.ч. и в фильтрах Atlas Copco.
Все фильтроэлементы полностью соответствуют оригинальным Atlas Copco по своим габаритным и присоединительным размерам, а по своим рабочим характеристикам действительно превосходят оригинальные.
Основные особенности наших фильтроэлементов для замены Atlas Copco
Фильтроэлементы ZANDER, в т.ч. и выполненные в модификациях для замены элементов в корпусах других производителей, имеют целый ряд преимуществ, обусловленных двумя основными принципиальными особенностями:
1. Наши элементы - плиссированные.
2. Наши элементы - без внешнего дренажного слоя.
Благодаря этим особенностям, наши фильтрующие элементы обеспечивают более низкую скорость движения потока (благодаря большей площади поверхности фильтрующего материала), меньший и медленне растущий уровень дифференциального давления, лучшее качество фильтрации, дольший срок службы. В конечном итоге, эти преимущества сводятся к главному - меньшим затратам на производство и подготовку сжатого воздуха.
Подробнее узнать о специфических особенностях и преимуществах наших фильтроэлементов Вы можете на странице нашего сайта «Фильтроэлементы ZANDER».
| Тип фильтроэлемента ZANDER |
Степень очистки |
Остаточное содержание масла, мг/м³, не более |
Начальное дифференциальное давление, бар |
Макс. рабочая температура, °C |
| Грубой очистки V |
3 мкм |
- |
0.02 |
80 |
| Общей очистки ZP |
1 мкм |
0,5 |
0.03 |
80 |
| Тонкой очистки XP |
0,01 мкм |
0,01 |
0.06 |
80 |
| Сверхтонкой очистки XP4 |
0,01 мкм |
0,001 |
0.12 |
80 |
| Угольные A |
- |
0,003 (пары масла) |
0.03 |
40 |
Как видно из приведенных выше таблиц, по степени очистки наши типы фильтроэлементов соответствуют следующим типам Atlas Copco:
| Тип фильтра Atlas Copco |
Тип фильтроэлемента ZANDER |
| DDp |
V |
| DD |
ZP |
| PD |
XP |
| ф/э сверхтонкой очистки у Atlas Copco нет |
XP4 |
| QD |
A |
Замена элементов Atlas Copco (начиная с конца 1998 года)
|
|

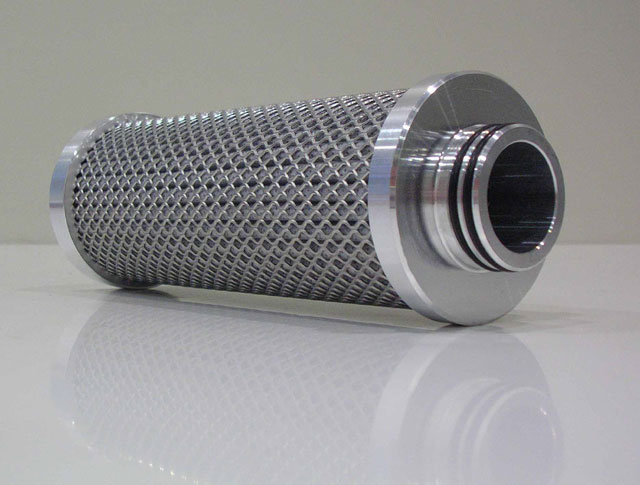

Фильтроэлемент Zander AC044A (аналог Atlas Copco QD44)
|
Пользуясь нижеприведенной инфорацией о соответствии типоразмеров корпусов и артикулярных номеров фильтроэлементов Atlas Copco нашим типов элементов, Вы можете самостоятельно определить нужную Вам замену.
Внимание! Если Вы нашли типоразмер корпуса, но артикул фильтроэлемента Atlas Copco не совпадает с указанным в таблице, обращайтесь к нашим сотрудникам.
| Фильтр Atlas Copco |
Артикул фильтроэлемента Atlas Copco |
Фильтроэлемент ZANDER |
| Фильтры серий DDp, DD, PD, QD типоразмера 9 |
| DDp9 |
2901 0520 00 (2901052000) |
AC 009 V |
| DD9 |
2901 0520 00 (2901052000) |
AC 009 ZP |
| PD9 |
2901 0521 00 (2901052100) |
AC 009 XP |
| QD9 |
2901 0614 00 (2901061400) |
AC 009 A |
| Фильтры серий DDp, DD, PD, QD типоразмера 17 |
| DDp17 |
2901 0613 00 (2901061300) |
AC 017 V |
| DD17 |
2901 0613 00 (2901061300) |
AC 017 ZP |
| PD17 |
2901 0524 00 (2901052400) |
AC 017 XP |
| QD17 |
2901 0525 00 (2901052500) |
AC 017 A |
| Фильтры серий DDp, DD, PD, QD типоразмера 32 |
| DDp32 |
2901 0526 00 (2901052600) |
AC 032 V |
| DD32 |
2901 0526 00 (2901052600) |
AC 032 ZP |
| PD32 |
2901 0527 00 (2901052700) |
AC 032 XP |
| QD32 |
2901 0528 00 (2901052800) |
AC 032 A |
| Фильтры серий DDp, DD, PD, QD типоразмера 44 |
| DDp44 |
2901 0529 00 (2901052900) |
AC 044 V |
| DD44 |
2901 0529 00 (2901052900) |
AC 044 ZP |
| PD44 |
2901 0530 00 (2901053000) |
AC 044 XP |
| QD44 |
2901 0531 00 (2901053100) |
AC 044 A |
| Фильтры серий DDp, DD, PD, QD типоразмера 55 |
| DDp55 |
2901 1214 00 (2901121400) |
AC 055 V |
| DD55 |
2901 1214 00 (2901121400) |
AC 055 ZP |
| PD55 |
2901 1212 00 (2901121200) |
AC 055 XP |
| Фильтры серий DDp, DD, PD, QD типоразмера 60 |
| DDp60 |
2901 0532 00 (2901053200) |
AC 060 V |
| DD60 |
2901 0532 00 (2901053200) |
AC 060 ZP |
| PD60 |
2901 0533 00 (2901053300) |
AC 060 XP |
| QD60 |
2901 0534 00 (2901053400) |
AC 060 A |
| Фильтры серий DDp, DD, PD, QD типоразмера 120 |
| DDp120 |
2901 0535 00 (2901053500) |
AC 120 V |
| DD120 |
2901 0535 00 (2901053500) |
AC 120 ZP |
| PD120 |
2901 0536 00 (2901053600) |
AC 120 XP |
| QD120 |
2901 0537 00 (2901053700) |
AC 120 A |
| Фильтры серий DDp, DD, PD, QD типоразмера 150 |
| DDp150 |
2901 0538 00 (2901053800) |
AC 150 V |
| DD150 |
2901 0538 00 (2901053800) |
AC 150 ZP |
| PD150 |
2901 0539 00 (2901053900) |
AC 150 XP |
| QD150 |
2901 0540 00 (2901054000) |
AC 150 A |
| Фильтры серий DDp, DD, PD, QD типоразмера 175 |
| DDp175 |
2901 0541 00 (2901054100) |
AC 175 V |
| DD175 |
2901 0541 00 (2901054100) |
AC 175 ZP |
| PD175 |
2901 0542 00 (2901054200) |
AC 175 XP |
| QD175 |
2901 0543 00 (2901054300) |
AC 175 A |
| Фильтры серий DDp, DD, PD, QD типоразмера 260 |
| DDp260 |
2901 0544 00 (2901054400) |
AC 260 V |
| DD260 |
2901 0544 00 (2901054400) |
AC 260 ZP |
| PD260 |
2901 0545 00 (2901054500) |
AC 260 XP |
| QD260 |
2901 0546 00 (2901054600) |
AC 260 A |
| Фильтры серий DDp, DD, PD, QD типоразмера 390 |
| DDp390 |
2906 7000 00 (2906700000) |
AC 390 V |
| DD390 |
2906 7000 00 (2906700000) |
AC 390 ZP |
| PD390 |
2906 7001 00 (2906700100) |
AC 390 XP |
| QD390 |
2906 7002 00 (2906700200) |
AC 390 A |
| Фильтры серий DDp, DD, PD, QD типоразмера 520 |
| DDp520 |
2906 7003 00 (2906700300) |
AC 520 V |
| DD520 |
2906 7003 00 (2906700300) |
AC 520 ZP |
| PDp520 |
2906 7004 00 (2906700400) |
AC 520 XP |
| QDp520 |
2906 7005 00 (2906700500) |
AC 520 A |
| Фильтры серий DDp, DD, PD, QD типоразмера 520F |
| DDp520F |
1617 7099 03 (1617709903) |
ACF 520 V |
| DD520F |
1617 7099 03 (1617709903) |
ACF 520 ZP |
| PD520F |
1617 7099 01 (1617709901) |
ACF 520 XP |
| QD520F |
1617 7099 02 (1617709902) |
ACF 520 A |
| Фильтры серий DDp, DD, PD, QD типоразмеров от 780F до 3150F - многоэлементные корпуса |
| DDp780F-3150F |
1617 7073 03 (1617707303) |
ACF 780 V |
| DD780F-3150F |
1617 7073 03 (1617707303) |
ACF 780 ZP |
| PD780F-3150F |
1617 7073 01 (1617707301) |
ACF 780 XP |
| QD780F-3150F |
1617 7073 02 (1617707302) |
ACF 780 A |
До конца 1998 года
До конца 1998 года, в магиcтральных фильтрах Atlas Copco использовались фильтрующие элементы пр-ва нашего британского партнера - фирмы domnick hunter. Для этих фильтров мы можем предложить как замену ZANDER, так и являющиеся, по сути, оригинальными, элементы domnick hunter. Пользуясь нижеприведенной инфорацией о соответствии типоразмеров корпусов и артикулярных номеров фильтроэлементов Atlas Copco нашим типов элементов, Вы можете самостоятельно определить нужную Вам замену.
Внимание! Если Вы нашли типоразмер корпуса, но артикул фильтроэлемента Atlas Copco не совпадает с указанным в таблице, обращайтесь к нашим сотрудникам.
| Фильтр Atlas Copco |
Артикул фильтроэлемента Atlas Copco |
Фильтроэлемент ZANDER |
| Фильтры серий DD, PD, QD типоразмера 6 |
| DD6 |
1202 6255 02 (1202625502) и 1202 6259 04 (1202625904) |
D 009 ZP |
| PD6 |
1202 6255 01 (1202625501) |
D 009 XP |
| QD6 |
1202 6264 00 (1202626400) |
D 006 A |
| Фильтры серий DD, PD, QD типоразмеров 13 и 7 |
| DD13 и DD7 |
1202 6257 02 (1202625702) и 1202 3564 01 (1202356401) |
D 017 ZP |
| PD13 и PD7 |
1202 6257 01 (1202625701) и 1202 3563 01 (1202356301) |
D 017 XP |
| QD13 и QD7 |
1202 6281 01 (1202628101) и 1202 4747 00 (1202474700) |
D 013 A |
| Фильтры серий DD, PD, QD типоразмеров 25 и 12 |
| DD25 и DD12 |
1202 6257 04 (1202625704) и 1202 3564 02 (1202356402) |
D 030 ZP |
| PD25 и PD12 |
1202 6257 03 (1202625703) и 1202 3563 02 (1202356302) |
D 030 XP |
| QD25 и QD12 |
1202 6268 01 (1202626801) |
D 025 A |
| Фильтры серий DD, PD, QD типоразмеров 40 и 30 |
| DD40 и DD30 |
1202 6259 02 и 1202 3566 01 |
D 058 ZP |
| PD40 и PD30 |
1202 6259 01 (1202625901) и 1202 3565 01 (1202356501) |
D 058 XP |
| QD40 и QD30 |
1202 6281 02 (1202628102) |
D 040 A |
| Фильтры серий DD, PD, QD типоразмеров 65, 85 и 60 |
| DD65 и DD85 |
1202 6259 04 (1202625904) и 1202 3566 02 (1202356602) |
D 145 ZP |
| PD65, PD85 и PD60 |
1202 6259 03 (1202625903) и 1202 3565 02 (1202356502) |
D 145 XP |
| QD65 и QD60 |
1202 6268 02 (1202626802) и 1202 4718 00 (1202471800) |
D 065 A |
| Фильтры серий DD, PD, QD типоразмеров 170, 195 и 120 |
| DD170, 195, 120 |
1202 6262 02 (1202626202) и 1202 3568 01 (1202356801) |
D 220 ZP |
| PD170, 195, 120 |
1202 6262 01 (1202626201) и 1202 3567 01 (1202356701) |
D 220 XP |
| QD170, 195, 120 |
1202 6263 01 (1202626301) и 1202 4719 01 (1202471901) |
D 220 A |
| Фильтры серий DD, PD, QD типоразмеров 295, 250 |
| DD295 и DD250 |
1202 6262 04 (1202626204) и 1202 3568 02 (1202356802) |
D 330 ZP |
| PD295 и PD250 |
1202 6262 03 (1202626203) и 1202 3567 02 (1202356702) |
D 330 XP |
| QD295 и QD250 |
1202 6263 02 (1202626302) и 1202 4719 02 (1202471902) |
D 330 A |
| Фильтры серий DD, PD, QD типоразмеров 375 и 400 |
| DD375 и DD400 |
1202 8573 02 (1202857302) |
D 430 ZP |
| PD375 и PD400 |
1202 8573 01 (1202857301) |
D 430 XP |
| QD375 и QD400 |
1202 8572 00 (1202857200) |
D 430 A |
| Фильтры серий DD, PD, QD типоразмеров 450, 500, 360 |
| DD450, 500, 360 |
1202 6273 02 (1202627302) и 1202 3570 00 (1202357000) |
D 620 ZP |
| PD450, 500, 360 |
1202 6274 01 (1202627401) и 1202 3569 00 (1202356900) |
D 620 XP |
| QD450, 500, 360 |
1202 6274 00 (1202627400) и 1202 4572 00 (1202457200) |
D 620 A |
| Фильтры серий DD, PD, QD типоразмеров от 900F до 7200F (многоэлементные корпуса) |
| DD900F...DD7200F |
1202 6262 04 (1202626204) |
D 330 ZP |
| PD900F...PD7200F |
1202 6262 03 (1202626203) |
D 330 XP |
| QD900F...QD7200F |
1202 6263 02 (1202626302) |
D 330 A |
С начала 2013 года компания Atlas Copco (Бельгия) выпустила новую линейку магистральных фильтров с оригинальным запатентованным исполнением и типом присоединения. Как выяснилось и компания Zander (Германия) смогла осуществить производство аналогов данных элементов идентичного качества и типоразмера. Наша компания гарантирует качество и полное соответствие оригинальным фильтрующим элементам Atlas Copco.
По просьбе Клиента мы можем предоставить чертежи любых элементов.
| Фильтр Atlas Copco |
Артикул фильтроэлемента Atlas Copco |
Фильтроэлемент ZANDER |
| Фильтры серий DD, PD, QD типоразмера 10+ |
| DD10+ |
2901 2003 44 (2901200344) |
D 010 ZP |
| PD10+ |
2901 2004 44 (2901200444) |
D 010 XP |
| QD10+ |
2901 2005 44 (2901200544) |
D 010 A |
| Фильтры серий DD, PD, QD типоразмера 20+ |
| DD20+ |
2901 2003 01 (2901200301) |
D 020 ZP |
| PD20+ |
2901 2004 01 (2901200401) |
D 020 XP |
| QD20+ |
2901 2005 01 (2901200501) |
D 020 A |
| Фильтры серий DD, PD, QD типоразмера 35+ |
| DD35+ |
2901 2003 02 (2901200302) |
D 035 ZP |
| PD35+ |
2901 2004 02 (2901200402) |
D 035 XP |
| QD35+ |
2901 2005 02 (2901200502) |
D 035 A |
| Фильтры серий DD, PD, QD типоразмера 50+ |
| DD50+ |
2901 2003 03 (2901200303) |
D 050 ZP |
| PD50+ |
2901 2004 03 (2901200403) |
D 050 XP |
| QD50+ |
2901 2005 03 (2901200503) |
D 050 A |
| Фильтры серий DD, PD, QD типоразмера 70+ |
| DD70+ |
2901 2003 04 (2901200304) |
D 070 ZP |
| PD70+ |
2901 2004 04 (2901200404) |
D 070 XP |
| QD70+ |
2901 2005 04 (2901200504) |
D 070 A |
| Фильтры серий DD, PD, QD типоразмера 130+ |
| DD130+ |
2901 2003 05 (2901200305) |
D 130 ZP |
| PD130+ |
2901 2004 05 (2901200405) |
D 130 XP |
| QD130+ |
2901 2005 05 (2901200505) |
D 130 A |
| Фильтры серий DD, PD, QD типоразмера 170+ |
| DD170+ |
2901 2003 06 (2901200306) |
D 170 ZP |
| PD170+ |
2901 2004 06 (2901200406) |
D 170 XP |
| QD170+ |
2901 2005 06 (2901200506) |
D 170 A |
| Фильтры серий DD, PD, QD типоразмера 210+ |
| DD210+ |
2901 2003 07 (2901200307) |
D 210 ZP |
| PD210+ |
2901 2004 07 (2901200407) |
D 210 XP |
| QD210+ |
2901 2005 07 (2901200507) |
D 210 A |
| Фильтры серий DD, PD, QD типоразмера 310+ |
| DD310+ |
2901 2003 08 (2901200308) |
D 310 ZP |
| PD310+ |
2901 2004 08 (2901200408) |
D 310 XP |
| QD310+ |
2901 2005 08 (2901200508) |
D 310 A |
| Фильтры серий DD, PD, QD типоразмера 425+ |
| DD425+ |
2901 2003 09 (2901200309) |
D 425 ZP |
| PD425+ |
2901 2004 09 (2901200409) |
D 425 XP |
| QD425+ |
2901 2005 09 (2901200509) |
D 425 A |
| Фильтры серий DD, PD, QD типоразмера 550+ |
| DD550+ |
2901 2003 10 (2901200310) |
D 550 ZP |
| PD550+ |
2901 2004 10 (2901200410) |
D 550 XP |
| QD550+ |
2901 2005 10 (2901200510) |
D 550 A |
| Фильтры серий DD, PD, QD типоразмера 550+F с фланцевым присоединением |
| DD550+F |
1624 1843 06 (1624184306) |
F 550 ZP |
| PD550+F |
1624 1843 04 (1624184304) |
F 550 XP |
| QD550+F |
1624 1843 05 (1624184305) |
F 550 A |
| Фильтры серий DD, PD, QD типоразмеров от 850+F до 8000+F (многоэлементные корпуса) |
| DD850+F...DD8000+F |
1624 1844 03 (1624184403) |
F 850 ZP |
| PD850+F...PD8000+F |
1624 1844 01 (1624184401) |
F 850 XP |
| QD850+F...QD8000+F |
1624 1844 02 (1624184402) |
F 850 A |
В случае затруднений с выбором замены для Вашего фильтроэлемента просим обращаться к нашим сотрудникам.
|
