Дожимающие компрессоры серии SRMV/SRHV

Одноступенчатые маслозаполненные поршневые дожимающие компрессоры серии SRMV/SRHV предназначены для подъема давления с 5 или 10 бар до 15 (модификация SRMV) или 40 бар (SRHV). Их конструкция в свое время была специально разработана с расчетом на интенсивное и длительное использование, прежде всего, в системах выдува PET-тары для напитков и пищевых продуктов - в этом процессе типичным как раз и является уровень рабочего давления до 40 атмосфер. В течение уже многих лет именно в этой, в-основном, области и используются компрессоры модификации SRHV.

Дожимные компрессоры этих серий размещены на базовой раме, и поставляются в комплекте с набором устройств для установки, включая управляющее реле давления, и электрошкафом настенного крепления, включающим в себя, в том числе, защитный контактор прямого запуска или пусковой контактор «звезда-треугольник».

Наша компания также предлагает и винтовые компрессоры, использующиеся обычно в качестве агрегатов первой стадии сжатия, а также оборудование для осушения и очистки сжатого воздуха, как низкого, так и высокого давления.

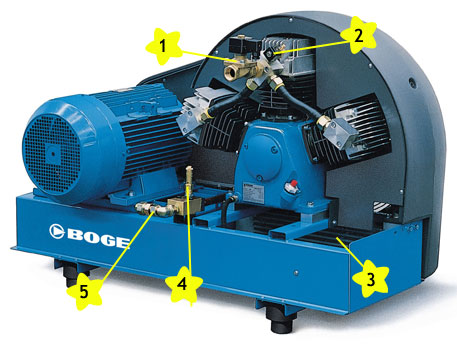

Дожимной компрессор BOGE SRHV 420-10

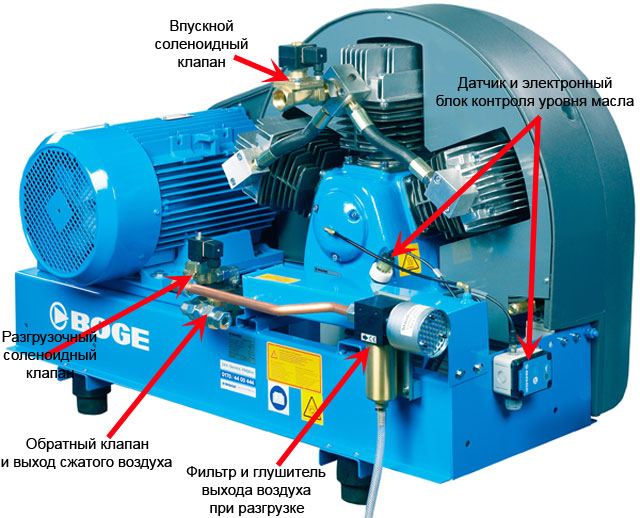

Компрессор серии SRHV (сжатие с 5 или 10 бар до 40)
Устройство - просто и надежно

Вначале, сжатый воздух подвергается сжатию до начального давления 5 или 10 бар, осушению и первичной очистке, и поступает в дожимной компрессор. На входе в цилиндры дожимного компрессора установлен соленоидный клапан (1), закрывающийся при достижении давления выключения (т.е., например, 40 бар для компрессоров SRHV). В случае, если управляющее реле давления сигнализирует системе управления о том, что верхний уровень давления еще не достигнут, впускной соленоид остается открытым, и воздух распределяется между цилиндрами.

После сжатия, сжатый до финального давления воздух проходит охлаждение в теплообменнике (3), установленном в раме компрессора и направленно охлаждаемом крыльчаткой вентилятора, проходит через обратный клапан (5), и, затем, может быть направлен во вспомогательное компрессорное оборудование для финальной очистки.

Когда давление в трубопроводе или ресивере, где установлено реле давления, достигает верхнего предела, система управления инициирует закрытие впускного соленоидного клапана и открытие разгрузочного соленоида (2) (с целью сброса давления из компрессора и обеспечения последующего разгруженного пуска). Разумеется, компрессор укомплектован и предохранительным клапаном (4).


Особенности и преимущества

Компания BOGE Kompressoren производит поршневые маслосмазываемые компрессоры с 30х годов ХХ века, и сейчас является одним из мировых лидеров в производстве высококачественных, надежных компрессорных установок. Дожимные компрессоры серий SRMV и SRHV выпускаются BOGE уже долгие годы, и за это время смогли зарекомендовать себя как оптимальный выбор для досжатия воздуха, используемого для выдува PET-тары.

 Тщательно отполированные рабочие поверхности цилиндров и поршней с допуском ±6 мкм обеспечивают высокую производительность, надежность в работе и низкое остаточное содержание масла (0,05 г/кВт-ч). Низкая скорость движения поршней (от 1,57 до 3,29 м/с у разных моделей) и вращения коленчатого вала (от 830 до 1450 об/мин у разных моделей) обеспечивает длительный срок частей поршневой группы.

 Комбинированные язычковые клапаны всасывания/нагнетания ferax® с увеличенным сроком службы. Оптимизированные диаметры сечения способствуют низкому сопротивлению потоку воздуха.

 Цельнокованный коленчатый вал, динамически отбалансированный вместе с маховиком, с большим запасом прочности - длительный срок службы, низкий уровень вибрации и шума.

 Надежная и удобная в эксплуатации и обслуживании система натяжения клиновых приводных ремней, реализованная на основе параллельных направляющих и центрального шпинделя.

 Полноразмерный теплообменник, обеспечивающий эффективный отвод тепла и низкую температуру получаемого сжатого воздуха.


Комплектация

Так как дожимающие компрессоры SRMV/SRHV поставляются собранными на раме, то реле давления поставляется отдельно, для последующей установки на ресивере высокого давления или магистральном трубопроводе. Также, в комплекте поставляется электрошкаф настенного крепления, обеспечивающий защиту электродвигателя и управление.

Дожимающий компрессор BOGE

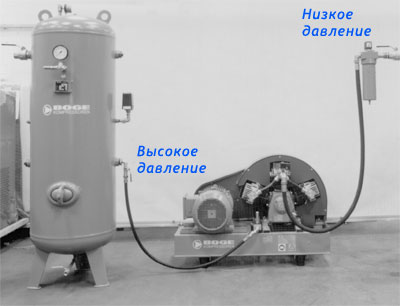

Установленный компрессор SRHV 470-10

Дожимные компрессоры поставляются в полной комплектации, включающей в себя:
- одноступенчатый поршневой блок сжатия
- приводной электродвигатель
- крыльчатка вентилятора охлаждения
- электрошкаф настенного крепления с полностью выполненной электропроводкой
- контактор прямого запуска или контактор «звезда-треугольник»
- трасформатор регулировочного электропитания
- реле давления
- защитный выключатель электродвигателя
- впускной соленоидный клапан
- разгрузочный соленоидный клапан с фильтром-глушителем
- обратный клапан
- предохранительный клапан
- теплообменник (концевой охладитель)
- комплектная приводная система (шкивы, ремни, станина, система настройки, защитный кожух)
- опорная рама
- гибкий шланг высокого давления длиной 500 мм


Технические данные

Модификация SRHV (максимальное давление 40 бар)

по всас.
5 бар
м³/мин
по всас.
10 бар
м³/мин
по выдаче
м³/мин
кВт ДхШхВ, мм кг дБ(А)
SRHV 200-5 1,230 - 0,937 5,5 1330х740х890 240 78
SRHV 250-5 1,488 - 1,150 7,5 1330х740х890 215 80
SRHV 450-5 2,658 - 2,117 11,0 1300х740х874 260 82
SRHV 540-5 3,210 - 2,573 15,0 1300х740х874 270 83
SRHV 170-10 - 1,870 1,575 7,5 1330х740х890 245 72
SRHV 280-10 - 3,058 2,680 11,0 1330х740х890 250 80
SRHV 420-10 - 4,587 3,976 15,0 1300х740х874 270 81
SRHV 470-10 - 5,159 4,559 18,5 1300х740х874 250 81

Диаметр присоединительной резьбы на входе сжатого воздуха компрессоров SRHV с мощностью двигателя до 11 кВт - G 1", мощностью от 15 кВт и выше - G 1½". Диаметр присоединительной резьбы на выходе воздуха высокого давления - M26x1,5 для всех компрессоров этой серии.

Производительность по выдаче указана в соответствии с требованиями VDMA 4363. Уровень звукового давления указан в соответствии с PN8NTC2.3.

Все компрессорные установки серии SRMV/SRHV комплектуются электродвигателями 3-фазного тока, 400В 50Гц.
