Серия TopAir SC /15 бар

Компрессоры серии TopAir SС /15 являются двухступенчатыми поршневыми маслосмазываемыми компрессорами, с клиноременным приводом, воздушным охлаждением, с максимальным давлением сжатия 15 бар (изб), с электронным управлением, смонтированными в шумопоглощающем кожухе.

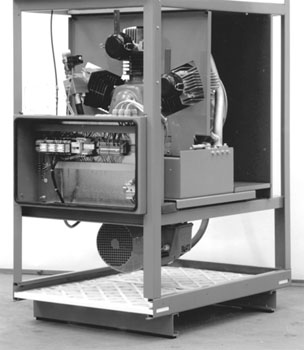

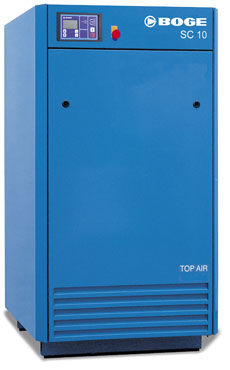

Компрессор SC 10 Открытый компрессор SC 10
Компрессор SC 10 и он же со снятыми панелями корпуса

Особенности и преимущества

 Воздух попадает в компрессор через установленный в нижней части корпуса панельный фильтр, обеспечивающие предварительную очистку от пыли. Поступающий на сжатие воздух проходит последующую очистку в высококачественном фильтре всасывания со степенью очистки 3 мкм, установленном в шумопоглощающем корпусе. Канал всасывания термически изолирован от цилиндра, и к комбинированному клапану подается холодный воздух.

 Тщательно отполированные рабочие поверхности цилиндров и поршней с допуском ±6 мкм обеспечивают высокую производительность, надежность в работе и низкое остаточное содержание масла. Низкая скорость движения поршней и вращения коленчатого вала обеспечивает длительный срок службы поршневых колец.

 Комбинированные язычковые клапаны всасывания/нагнетания ferax® с увеличенным сроком службы. Оптимизированные диаметры сечения способствуют низкому сопротивлению потоку воздуха.

 Коленчатый вал, выкованный из единой заготовки, с динамической балансировкой, с большим запасом прочности, с роликовыми подшипниками с двух сторон.

 Шатуны с большим запасом прочности. Шатун второй ступени снабжен сверхпрочным игольчатым подшипником на стороне коленвала.

 Сжатый воздух, вырабатываемый компрессорами SC, подвергается двухступенчатому охлаждению. Высокоэффективные промежуточный и финальный теплообменники снижают разницу температур между температурой всасываемого и получаемого сжатого воздуха до уровня, не уступающего теплообменникам винтовых компрессоров - не более 10 K.

 Для управления компрессором используется электронная система управления RATIO - та же, которая используется и во многих винтовых компрессорах BOGE. В компрессорах серии SC нет реле давления (прессостатов), значение сетового давления измеряется электронным датчиком и отображается на жидкокристаллическом дисплее, а пуск и остановка электродвигателя производятся по сигналам микропроцессорной системы управления. Изменение настроек и просмотр данных о работе компрессора производится с помощью клавиатурного ввода.

 Исключительно низкий для поршневых компрессоров уровень шума.


Комплектация

Компрессорные установки серии TopAir SC укомплектованы всеми необходимыми устройствами и поставляются полностью готовыми к работе. Для начала работы необходимо только подвести к компрессору электропитание и подключить его к сети сжатого воздуха. Комплектация компрессоров SC включает в себя следующие устройства:
- поршневой блок сжатия
- приводной электродвигатель
- крыльчатка вентилятора охлаждения
- шумопоглощающий кожух
- электрошкаф с полностью выполненной электропроводкой
- контактор прямого запуска (до 4 кВт) или контактор «звезда-треугольник» (начиная с 5,5 кВт)
- трасформатор регулировочного электропитания
- электронный датчик сетевого давления
- микропроцессорную систему управления RATIO, полностью настроенную
- кнопку аварийного отключения
- защитный выключатель электродвигателя
- разгрузочный клапан первой ступени с соленоидным клапаном управления
- разгрузочный клапан второй ступени с пневматическим управлением
- обратный клапан
- предохранительный клапан первой ступени
- предохранительный клапан второй ступени
- теплообменник первой ступени (промежуточный)
- теплообменник второй ступени (концевой охладитель)
- циклонный сепаратор с автоматическим конденсатоотводчиком
- воздушные картриджные фильтры всасывания
- панельный фильтр всасывания
- комплектная приводная система (шкивы, ремни, станины, система настройки, защитный кожух)


Технические данные

Максимальное рабочее давление - 15 бар (изб).


по всас.
м³/мин
по выдаче
м³/мин
кВт ДхШхВ, мм кг дюймы дБ(А)
SC 3 0,320 0,283 2,2 830х1120х1570 337 1 60
SC 4 0,450 0,394 3,0 830х1120х1570 343 1 63
SC 6 0,610 0,541 4,0 830х1120х1570 368 1 64
SC 8 0,800 0,693 5,5 830х1120х1570 390 1 68
SC 10 1,100 0,928 7,5 830х1120х1570 397 1 69
SC 15 1,640 1,319 11,0 830х1120х1570 463 1 70
SC 20 2,030 1,615 15,0 830х1120х1570 473 1 72

Производительность по выдаче указана в соответствии с требованиями VDMA 4362. Уровень звукового давления указан в соответствии с PN8NTC2.3.

Все компрессорные установки серии SC комплектуются электродвигателями 3-фазного тока, 400В 50Гц.
