Фильтры сжатого воздуха серии F

На этой странице мы рассказываем о предлагаемых нами магистральных фильтрах для очистки сжатого воздуха ZANDER (Германия) серии F. F - это фильтры для обработки средних и высоких расходов сжатого воздуха, с корпусом из углеродистой стали и фланцевым присоединением. Если Вам нужен меньший фильтр, то приглашаем Вас ознакомиться с информацией о небольших фильтрах серии GL с резьбовыми присоединениями.

Компания ZANDER - это один из мировых лидеров в области производства оборудования для очистки сжатого воздуха, газов и вакуума. Фильтрационное оборудование ZANDER способно обеспечить решение любых задач, от грубой очистки до стерильности, в области очистки сжатого воздуха, азота, природного газа, инертных и иных газов.

Корпуса фильтров F
Откидывающаяся нижняя часть

Корпуса типа F - это промышленные корпуса магистральных фильтров для очистки сжатого воздуха с фланцевыми присоединениями, выполненные из углеродистой стали, обработанные пескоструйным методом, очищенные и обезжиренные, с полиэфирным покрытием внутри и снаружи и наружной окраской акриловой краской. Компания Zander обращает особое внимание на обработку поверхностей корпусов своих фильтров, благодаря чему имеет возможность предоставлять на них 10-летнюю гарантию.

Легкосъемная нижняя часть. Все микрофильтры Zander состоят из двух частей. Это означает, что вне зависимости от размера фильтроэлемента его замену может произвести один человек. Фильтры с корпусами типа F, некоторые из которых весят до тонны, имеют откидывающуюся на петлях нижнюю крышку корпуса, открыть и закрыть которую при замене элемента также может один человек.

Крепежный стержень

Связующий стержень. Стержень, соединенный с корпусом фильтра, обеспечивает неподвижность фильтроэлемента и исключает возможность утечек из грязной части корпуса в чистую. Связующий стержень надежно прикреплен к нижнему торцу фильтроэлемента, что предотвращает его открепление при сильных ударах. Также, связующий стержень облегчает замену фильтроэлемента. Нет риска окисления торцевой крышки фильтроэлента (это происходит, когда алюминиевые нити элемента "прикипают" к корпусу фильтра, в результате чего приходится менять весь фильтр, а не только сам фильтроэлемент). Мелочь, экономящая большие деньги!

Верхнии выходы корпуса фильтра могут быть или заблокированы резьбовой заглушкой, или же там возможна установка механического манометра дифференциального давления (в т.ч. со свободным контактом), индикатора содержания масла или цифрового манометра дифференциального давления Deltatronic.

Отвод конденсата из нижней части фильтра может осуществляться с помощью входящего в стандартную комплектацию всех фильтров серии F автоматического поплавкового конденсатоотводчика ZB1D, ручного дренажного крана HV или электронного конденсатоотводчика - таймерного, с контролем уровня поплавком серии Ecodrain или с контролем уровня сенсором Bekomat.

Наши фильтрующие элементы элементы - плиссированные

Более подробно о преимуществах наших фильтрующих элементов рассказано на странице Фильтрующие элементы ZANDER.

В фильтрах для очистки сжатого воздуха ZANDER используются плиссированные машинным способом фильтроэлементы. Площадь фильтрующей поверхности плиссированных фильтрующих элементов ZANDER превышает такую площадь у обернутых фильтроэлементов в 3 - 4,5 раза, причем плиссированные фильтроэлементы обладают самовосстанавливающими свойствами. Промышленные фильтроэлементы ZANDER состоят из многослойного плиссированного машинным способом фильтрующего материала с объемом полезных пустот, составляющим до 96%, окруженного вспомогательными фильтрующими и поддерживающими составляющими. Плиссированные фильтрующие элементы обладают следующими преимуществами:
- меньшая скорость прохождения фильтруемой среды
- меньшее дифференциальное давление
- лучшая фильтрационная способность
- более высокая степень задержки загрязнений
- больший срок службы
- меньшая стоимость эксплуатации

Опорой фильтроэлементов Zander является каркас из крупноячейстой сетки из нержавеющей стали и торцевые крышки, выполненные из пластика, алюминия или нержавеющей стали.

Наши фильтроэлементы - без внешнего дренажного слоя

Вместо обычно используемого поролонового дренажного слоя на внешней части фильтроэлемента, ZANDER использует новый фильтроматериал, свойства которого позволяют интегрировать дренажный слой непосредственно в фильтрующий материал элемента.

Фильтроэлементы, использующие технологию Advanced, обходят общую для других фильтроэлементов проблему старения внешнего поролонового слоя, его химического или термического повреждения и последующей хрупкости. Фильтроматериал, используемый в фильтроэлементах ZANDER Advanced, не изнашивается, обладает некоторыми уникальными свойствами и большей пропускной способностью. Фильтроэлементы, произведенные по технологии Advanced, доступны в вариантах для всех корпусов фильтров ZANDER.

Успехи, достигнутые ZANDER в разработке и внедрении технологии Advanced, позволили разработать и фильтроэлементы сверхтонкой очистки сжатого воздуха серии XP4, использующие новую технологию High Advanced. При использовании этих фильтроэлементов остаточное содержание масла в сжатом воздухе составляет не более 0.001 мг/м³. Благодаря особой технологии плетения даже при такой высокой степени очистки фильтроэлементы High Advanced обеспечивают низкое дифференциальное давление и долгий срок службы.


Изображены в разрезе обычные элементы и элемент ZANDER Advanced. Сравните:


Обычный обернутый элемент с внешним дренажным слоем

Обычный плиссированный элемент с внешним дренажным слоем

Плиссированный элемент ZANDER БЕЗ внешнего дренажного слоя

Типы фильтроэлементов ZANDER (кроме стерильных и паровых)

Ниже приведена краткая информация об основных типах наших фильтроэлементов. Эти элементы доступны и в исполнениях для корпусов других производителей.

К фильтроэлементам поверхностного типа фильтрации относится тип V, глубинного типа - ZP, XP, XP4, адсорбирующего типа - угольные фильтроэлементы типов A и KTA.


Тип фильтроэлемента Степень очистки Остаточное содержание масла, мг/м³, не более Начальное дифференциальное давление, бар Макс. рабочая температура, °C
Общего назначения
Опорный каркас - нержавеющая сталь VA 1.4306; торцевые крышки - модифицированный термостойкий полиамид или алюминий, по выбору заказчика, опционально - нержавеющая сталь VA 1.4305; уплотнения - Perbunan, опционально - Viton; фильтроматериал - микроволокно с защитным покрытием (V), боросиликатное микроволокно с защитным покрытием (ZP, XP, XP4), боросиликатное микроволокно с обогащением активированным углем (A); дренажный слой - инкорпорированный в фильтроматериал Parafil (ZP, XP, XP4).
Угольные картриджи KTA - алюминиевый картридж, фильтрующий материал - гранулированный активированный уголь.
Грубой очистки V 99,99% @ 3 мкм - 0.02 80
Общей очистки ZP 99,9999% @ 1 мкм 0,5 0.03 80
Тонкой очистки XP 99,99999% @ 0,01 мкм 0,01 0.06 80
Сверхтонкой очистки XP4 99,99999% @ 0,01 мкм 0,001 0.12 80
Угольные A - 0,003 (пары) 0.03 40
Угольные картриджные KTA - 0,003 (пары) 0,04-0,15 40
Высокотемпературные
Опорный каркас - нержавеющая сталь VA 1.4306; торцевые крышки - алюминий; уплотнения - Perbunan, опционально - Viton; фильтроматериал - боросиликатное микроволокно с защитным покрытием; дренажный слой - высокотемпературный Nomex.
Общей очистки ZHTNX 99,9999% @ 1 мкм 0,5 0.03 120
Тонкой очистки XHTNX 99,99999% @ 0,01 мкм 0,01 0.06 120
Высокотемпературные химически устойчивые
Опорный каркас - нержавеющая сталь VA 1.4306; торцевые крышки - нержавеющая сталь VA 1.4305; уплотнения - Perbunan, опционально - Viton; фильтроматериал - боросиликатное микроволокно с защитным покрытием; дренажный слой - высокотемпературный Nomex.
Общей очистки ZHTCR 99,9999% @ 1 мкм 0,5 0.03 120
Тонкой очистки XHTCR 99,99999% @ 0,01 мкм 0,01 0.06 120
Краскосовместимые обезжиренные
Специальные фильтроэлементы для очистки сжатого воздуха, используемого в процессах, связанных с окраской, а также в иных чувствительных к наличию микропримесей процессах.
Опорный каркас - нержавеющая сталь VA 1.4306, с электрополировкой и многократной химической очисткой; торцевые крышки - модифицированный термостойкий усиленный полиамид или алюминий, многократная химическая очистка, опционально - нержавеющая сталь VA 1.4305; уплотнения - Viton, без содержания силикона; фильтроматериал - стабилизированное микроволокно с защитным покрытием (VLV), стабилизированное боросиликатное микроволокно с защитным покрытием (ZPLV, XPLV), стабилизированное боросиликатное микроволокно с обогащением активированным углем (A); дренажный слой - инкорпорированный в фильтроматериал Parafil (ZPLV, XPLV).
Грубой очистки VLV 99,99% @ 3 мкм - 0.02 80
Общей очистки ZPLV 99,9999% @ 1 мкм 0,5 0.03 80
Тонкой очистки XPLV 99,99999% @ 0,01 мкм 0,01 0.06 80
Угольные ALV - 0,003 (пары) 0.03 40
В процессном исполнении
Специальные фильтроэлементы для установки в процессные корпуса из нержавеющей стали, для очистки сжатого воздуха, а также диоксида углерода CO2 и других агрессивных сред.
Опорный каркас - нержавеющая сталь VA 1.4306, с электрополировкой; торцевые крышки - нержавеющая сталь VA 1.4305; уплотнения - EPDM; фильтроматериал - микроволокно с защитным покрытием (VT), боросиликатное микроволокно с защитным покрытием (ZPT, XPT), боросиликатное микроволокно с обогащением активированным углем (AT); дренажный слой - инкорпорированный в фильтроматериал Parafil (ZPLV, XPLV).
Грубой очистки VT 99,99% @ 3 мкм - 0.02 120
Общей очистки ZPT 99,9999% @ 1 мкм 0,5 0.03 120
Тонкой очистки XPT 99,99999% @ 0,01 мкм 0,01 0.06 120
Угольные AT - 0,003 (пары) 0.03 40
Для грубой очистки CO2 и других агрессивных сред от твердых примесей
Специальные фильтроэлементы из нержавеющей стали. Фильтрующий материал - плиссированное волокно из нитей нержавеющей стали.
Грубой очистки VPL12 99,9% @ 12 мкм - спец. 120
Грубой очистки VPL25 99,9% @ 25 мкм - спец. 120

Фильтр для очистки сжатого воздуха ZANDER тип F20 ZPEK3

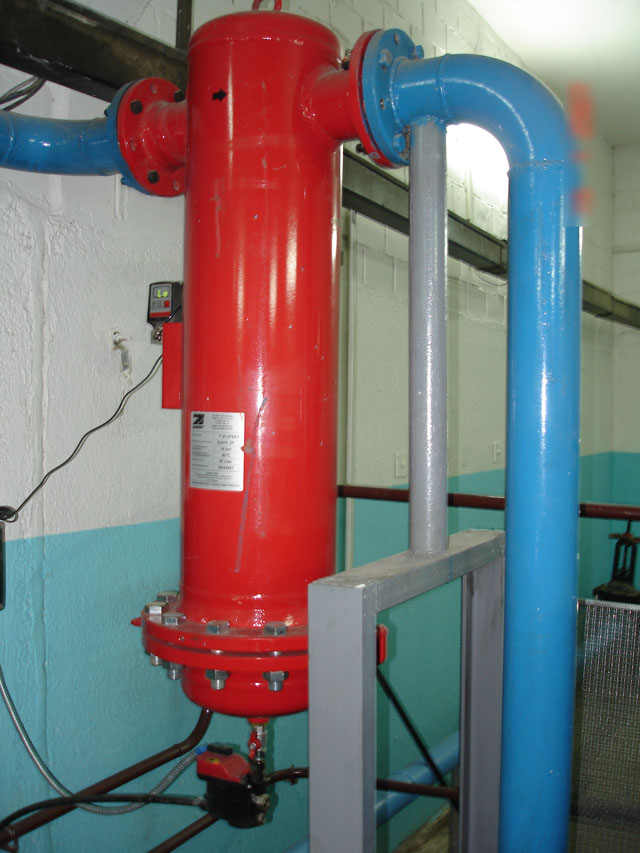

Фильтр F 20 ZPEK3 с цифровым манометром дифференциального давления и конденсатоотводчиком Ecodrain
Технические данные фильтров

Тип Пропускная способность,
м³/ч
Присоединение, фланец pmax, бар (и) Размеры, мм Масса, кг Фильтрующий элемент,
кол-во/размер
A B C D
F 17 1850 DN 80 16 380 1280 175 530 38,0 1/3075
F 19 2920 DN 80 16 440 1320 205 530 44,0 1/5075
F 20 3700 DN 100 16 500 1440 230 550 101,0 2/3075
F 30 5550 DN 100 16 500 1440 230 550 102,0 3/3075
F 40 7400 DN 150 16 640 1590 280 550 136,0 4/3075
F 60 11100 DN 150 16 790 1650 300 550 220,0 6/3075
F 80 14800 DN 200 16 790 1730 340 550 230,0 8/3075
F 100 18500 DN 200 16 840 1780 360 550 353,0 10/3075
F 120 22200 DN 250 16 940 1940 420 600 450,0 12/3075
F 160 29600 DN 250 16 940 1940 420 600 460,0 16/3075
F 200 37000 DN 300 16 940 1970 450 600 520,0 20/3075
Габаритные размеры фильтров серии F

Пропускная способность указана при избыточном рабочем давлении 7 бар, приведенной к стандартным атмосферным условиям (20°C, 1 бар абс.)

Если рабочие параметры в Вашем случае отличаются от принятых по умолчанию, для вычисления пропускной способности фильтров ZANDER серии F следует применять следующие поправочные коэффициенты:


Поправочный коэффициент для других значений рабочего давления
Рабочее
давление, бар (изб.)
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Поправочный коэффициент 0,25 0,38 0,50 0,63 0,75 0,88 1,00 1,13 1,25 1,38 1,50 1,63 1,75 1,88 2,00 2,13
