Ecodrain 3000
В добавление к давно производимым и хорошо себя зарекомендовавшим электронным конденсатоотводчикам серии Ecodrain 2000, в 2006 году компания ZANDER запустила в серийное проиводство новую линейку конденсатоотводчиков, получившую название Ecodrain 3000.
Особенности и преимущества
 |

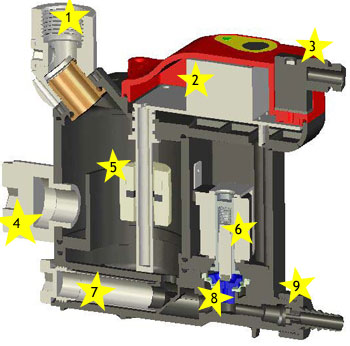

| Устройство конденсатоотводчиков Ecodrain 3000 |
Ecodrain 3000 принципиально идентичны с Ecodrain 2000. Так же, уровень конденсата замеряется поплавком, двигающимся вверх и вниз по магнитному стержню, а сброс конденсата производится соленоидным клапаном по сигналу от электронной системы управления.
Вращающийся верхний патрубок (1) для входа конденсата в определенных случаях может быть значительно облегчить установку конденсатоотводчика. Начиная с модели ED 3007 и старше.
Полностью изолированный отсек системы управления (2) исключает возможность попадания влаги в электронный блок управления. Степень защиты - IP65.
Съемные кабельные коробки (3) электропитания и вывода сигнала об ошибке в работе (последнее - только для моделей начиная с ED 3007 и старше).
Нижний входной патрубок для конденсата (4) облегчает установку конденсатоотводчика в ограниченном пространстве (например, под воздушным ресивером). Только начиная с модели ED 3007.
Замер уровня конденсата в конденсатосборнике производится с помощью поплавка и стержня с магнитным сердечником (5).
Соленоидный клапан (6) с поршнем из нержавеющей стали.
Защитная пылевая сетка (7) предохраняет от повреждений диафрагму соленоидного клапана.
Диафрагма (8) с повышенной площадью сечения способствует общему повышению отказоустойчивости конденсатоотводчика, а также предотвращает эмульгирование конденсата.
Ограничитель выхода (9) уменьшает уровень шума, производимого при выводе конденсата, и препятствует образованию эмульсии.
 |

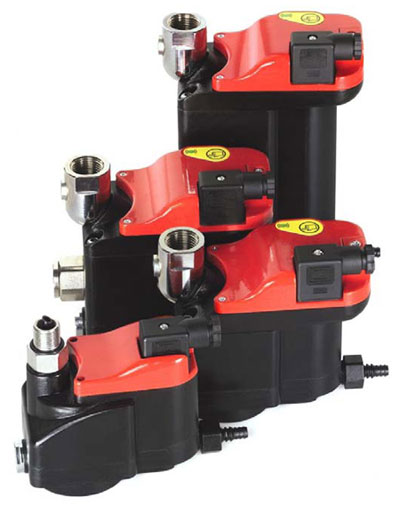

| Внешний вид конденсатоотводчиков Ecodrain 3000 |
Технические данные
| Модель ZANDER (dh) |
Пропускная способность, м³/ч,
при установке после |
Максимальное
рабочее давление,
бар (изб) |
Входные
присоединения |
Сразу после
компрессора |
Фреонового
осушителя*1 |
Фильтра*1 |
| ED 3002 (RDX10) |
72 |
144 |
720 |
16 |
G 3/8 |
| ED 3004 (RDX20) |
240 |
840 |
2400 |
16 |
G ½ |
| ED 3007 (RDX30) |
420 |
840 |
4200 |
16 |
2 х G ½ |
| ED 3030 (RDX40) |
1800 |
3600 |
18000 |
16 |
2 х G ½ |
| ED 3100 (RDX50) |
6000 |
12000 |
60000 |
16 |
2 х G ½ |
* Пропускная способность при давлении 7 бар (изб.), условиях всасывания 25°C и 60% относительной влажности, температуре сжатого воздуха на выходе из теплообменника компрессора +35°C; для осушителя с обеспечением точки росы +3°C.
* Рабочая температура от +1°С до +60°С
* Стандартное напряжение электропитания 230В~50Гц
* Выход конденсата для всех моделей - G 3/8" или присоединение под шланг 8-10 мм
*1 При условии предварительного отвода конденсата от теплообменника компрессора (например, с циклонного сепаратора)
