Внимание! Устаревшая информация!

Информация на этой странице относится к серии C компрессоров BOGE Kompressoren выпуска до 2010 года. В 2010 году, в серию С были добавлены компрессоры, изготовленные на основе более мощного винтового блока CM Compact. Информация по актуальной серии C размещена на этой странице нашего сайта.


Винтовые компрессоры серии C

Компрессорные установки серии C предназначены для производства небольших объемов сжатого воздуха.

Они изготавливаются в четырех модификациях:
- компрессор серии C
- CD (компрессор + фреоновый осушитель)
- CF 9 (единственная модель этой серии, изготавливаемая в модификации с частотным преобразователем)
- CDF 9 (с осушителем и частотным преобразователем)

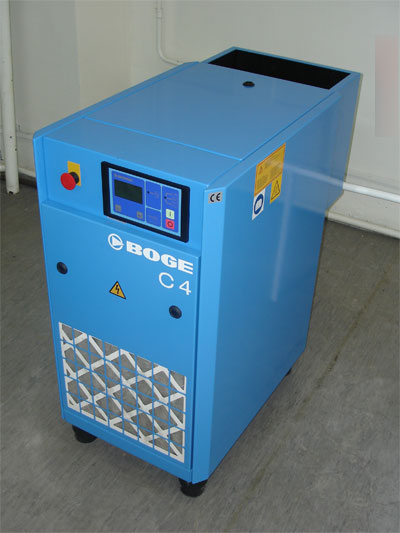

Компрессор C4
Компрессор C4, установлен в Чувашии

Все компрессорные установки серии C монтируются в шумопоглощающем кожухе. Возможности размещения на ресивере не предусмотрено (в отличие от аналогичных по производительности компрессоров серии CL), однако, разумеется, мы можем предложить нашим клиентам отдельно стоящие вертикальные и горизонтальные воздушные ресиверы как производства компании BOGE, так и российского производства.


Устройство

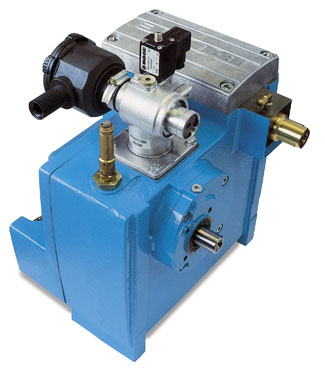

Блок сжатия Compact Module

Компрессорные установки серии C изготавливаются на основе блоков сжатия BOGE Compact Module (CM), которые представляют из себя винтовой блок, интегрированный в едином корпусе с необходимыми устройствами: сепараторным резервуаром с погружным фильтроэлементом тонкой сепарации масла, масляным фильтром, термостатическим клапаном, направляющим нагретое в винтовом блоке масло в теплообменник или по малому кругу напрямую в винтовой блок, обратным клапаном / клапаном минимального давления. Все интегрированные компоненты соединены без использования шлангов и трубопроводов.

Доступ ко всем компонентам винтового блока CM осуществляется максимально легко. Например, замена масляного фильтра и фильтроэлемента сепаратора производится после снятия сервисной (верхней) крышки блока, а при обслуживании термостатического и обратного клапанов достаточно отсоединить удерживающие вставки этих клапанов заглушки.

На верхней части блока CM размещены клапан всасывания, защищенный 3-микронным воздушным фильтром в шумопоглощающем корпусе, и предохранительный клапан.

Передача энергии от электродвигателя (со степенью защиты IP55) к блоку сжатия осуществляется через зубчатые клиновые ремни. В компрессорах серии C используется разработанная компанией BOGE система натяжения GM Drive. В системе GM Drive не используется ни традиционных роликов, ни пружин натяжения. Система GM Drive динамически подстраивается под тягу электродвигателя в стартовой фазе, в режиме работы под нагрузкой или в режиме холостого хода под действием собственного веса электродвигателя. Ни в процессе эксплуатации компрессора, ни при замене ремней нет необходимости в регулировке системы.

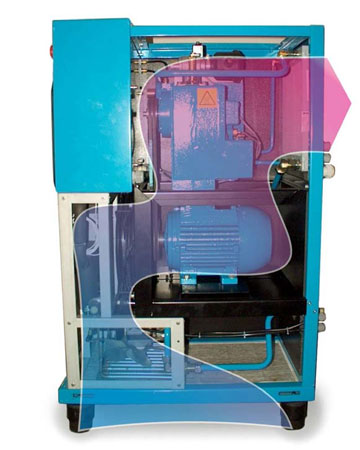

Компрессорная установка CD
Вид сбоку со снятой боковой панелью

Компрессоры серии C используют оптимизированную схему теплообмена: воздух всасывается снизу компрессора и поступает на охлаждение электродвигателя и теплообменников, а нагретый теплообменниками воздух выводится из верхней части компрессора. Масляный и воздушный теплообменники охлаждаются крыльчаткой вентилятора, расположенной на валу электродвигателя. Разница между температурой всасываемого и сжатого воздуха после прохождения финального теплообменника составляет примерно 11 К. Масляный теплообменник соединен с блоком CM с помощью стальных трубок с прецезионными гидравлическими соединенями. Шланги в компрессорных установках серии C, как и во всех винтовых компрессорах BOGE, используются только на стороне чистого (прошедшего сепаратор) воздуха, где использование трубок нежелательно. Тем самым, минимизируется риск возникновения утечек.

Полностью автоматическую работу компрессорных установок серии C обеспечивает электронная микропроцессорная система управления BASIC или RATIO. Снятие показаний работы компрессора осуществляется с помощью электронных датчиков давления и температуры, без использования механических реле давления и морально устаревших термометров. Система управления снабжена жидкокристаллическим дисплеем и светодиодными индикаторами, с помощью которых отображается информация о режиме работы, рабочих данных компрессора, предупреждения и сообщения об ошибках. Навигация по меню системы управления и ее программирование производятся с помощью клавиатурного ввода. Стандартно, компрессорные установки серии C комплектуются системой управления BASIC, кроме оснащенных частотным преобразователем моделей CF 9 и CDF 9. Установка системы управления RATIO возможна и на обычных компрессорах.

Компрессорные установки серии C монтируются в компактном шумоизолирующем кожухе. Производимый компрессором шум минимален и позволяет размещать компрессор в непосредственной близости от рабочих мест персонала. Все корпуса стандартно оснащаются панельными фильтрами, обеспечивающими предварительную очистку всасываемого воздуха от крупных частиц пыли.

Фреоновый осушитель, входящий в комплектацию компрессорных установок модификации CD и CDF, рассчитан на обеспечение точки росы сжатого воздуха +3°C. Осушитель оснащен автоматическим конденсатоотводчиком. Обводная трубка (байпас) позволяет производить подачу сжатого воздуха в обход осушителя.


Модификации с частотным преобразователем

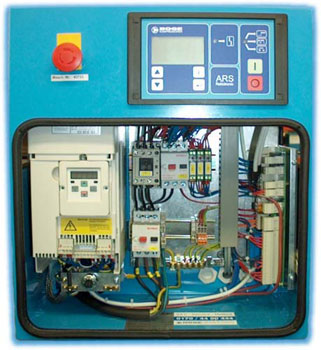

Электрошкаф моделей CF и CDF

Компрессоры серии C могут оснащаться частотным преобразователем скорости вращения приводного электродвигателя. Частотный преобразователь - электротехническое устройство, динамически изменяющее скорость вращения приводного электродвигателя в соответствии с фактической потребностью в сжатом воздухе (потребность в сжатом воздухе рассчитывается системой управления исходя из динамики изменения показаний датчика сетевого давления компрессора).

Частотный преобразователь позволяет динамически регулировать кол-во сжатого воздуха, производимое компрессором. При этом, одновременно решаются две немаловажные задачи:
1. Снижение потребления электроэнергии. В случае компрессорных станций CF и CDF, однако, это преимущество частнотного регулирования менее заметно, т.к. мощность приводного электродвигателя (7.5 кВт), и, соответсвенно, потребляемая этими компрессорами электроэнергия, относительно невелики.
2. Значительное сокращение или вообще исключение переключений компрессора из режима холостого хода в режим работы под нагрузкой, что, в свою очередь, означает снижение износа компонентов компрессора, в первую очередь таких, как подшипники винтового блока и система регулирования всасывания (механические части клапана всасывания и соленоидный клапан).

Т.к. использование частотного преобразователя в компрессорах с маленькой производительностью обычно экономически малооправдано, в такой модификации изготавливается только старшая модель серии C с электродвигателем мощностью 7,5 кВт. Модели с частотным преобразователем называются CF 9 (компрессор) и CDF 9 (компрессор+осушитель). В комплектацию этих моделей входит встроенный в электрошкаф программируемый частотный преобразователь и электродвигатель в специальном исполнении.


Преимущества

Основным, что отличает как компрессорные установки серии C, так и другое оборудование BOGE, является его, без преувеличения, всемирно известное качество и высочайшая степень надежности. Винтовые компрессорные модули CM производятся на заводе BOGE в Билефельде, Германия, там же производится и сборка компрессоров. Все сторонние производители комплектующих выбираются компанией BOGE прежде всего исходя из качества предлагаемой ими продукции. Все произведенные BOGE компрессоры проходят процедуру заводской приемки и тестирования.

Можно отметить и некоторые частные принципиальные отличительные особенности и преимущества компрессорных установок серии C:

 Минимально возможное количество трубных и шланговых соединений как в блоке сжатия CM, так и в компрессоре в целом - дополнительный фактор, способствующий минимизации риска возникновения утечек и снижению внутреннего падения давления. В отличие от компрессоров с разделенной конструкцией, нуждающихся в таких соединениях между компонентами системы, в компрессорных станциях серии C, благодаря использованию блока сжатия Compact Module, трубные или шланговые соединения между винтовым блоком, системой сепарации масла, термостатическим клапаном, масляным фильтром, клапаном минимального давления, отсутствуют вообще. Циркуляция масла и воздуха внутри блока CM происходит по внутренним каналам. Таким образом, компания BOGE, практически исключив шланги из конструкции большинства своих компрессоров, в случае систем на основе Compact Module пошла еще дальше, минимизировав и количество соединительных трубок.

 Эффективная система сепарации масла, обеспечивающая остаточное содержание компрессорного масла от 1 до 3 мг/м³. Оптимизированные пространственные характеристики встроенного сепараторного резервуара и высокоэффективный фильтрующий элемент тонкой сепарации позволяют стабильно обеспечивать столь низкое содержание масла, что означает и экономию самого масла, и, что еще более важно, высокое качество получаемого сжатого воздуха.

 Система клиноременного привода BOGE GM Drive. GM Drive не нуждается в настройке ни в процессе эксплуатации, ни при замене ремней. Благодаря тщательно рассчитанным для каждого компрессора передаточным числам и высококачественным приводным ремням, передача энергии от электродвигателя винтовому блоку осуществляется максимально эффективно.

 Исключительно низкий уровень шума. Компрессоры монтируются в шумоизолирующем кожухе, все движущиеся компоненты компрессора малошумны сами по себе, используется шумопоглощающий корпус фильтра всасывания.


Технические данные

Модификация C (компрессор в кожухе)
бар (изб.) м³/мин кВт ДхШхВ, мм кг дюймы дБ(А)
С 4 8
10
13
0,380
0,338
0,270
3 480х920х960 190 1/2 57
С 5 8
10
13
0,540
0,482
0,383
4 480х920х960 195 1/2 61
С 7 8
10
13
0,806
0,718
0,567
5,5 480х920х960 210 1/2 62
С 9 8
10
13
1,154
1,026
0,814
7,5 480х1000х1240 215 1/2 66

Модификация CD (компрессор+фреоновый осушитель в кожухе)
бар (изб.) м³/мин кВт ДхШхВ, мм кг дюймы дБ(А)
СD 4 8
10
13
0,380
0,338
0,270
3 480х1000х1240 210 1/2 57
СD 5 8
10
13
0,540
0,482
0,383
4 480х1000х1240 215 1/2 61
СD 7 8
10
13
0,806
0,718
0,567
5,5 480х1000х1240 230 1/2 62
СD 9 8
10
13
1,154
1,026
0,814
7,5 480х1000х1240 235 1/2 66

Модификация CF (компрессор со встроенным частотным преобразователем в кожухе)
бар (изб.) м³/мин кВт ДхШхВ, мм кг дюймы дБ(А)
СF 9 8
10
13
0,38-1,15
0,34-1,03
0,27-0,81
7,5 480х1000х1240 225 1/2 66

Модификация CDF (компрессор со встроенным частотным преобразователем+фреоновый осушитель в кожухе)
бар (изб.) м³/мин кВт ДхШхВ, мм кг дюймы дБ(А)
СDF 9 8
10
13
0,38-1,15
0,34-1,03
0,27-0,81
7,5 480х1000х1240 250 1/2 66

Значение точки росы сжатого воздуха, обеспечиваемой осушителем, составляет +3°C при максимальной загрузке, минимальном рабочем давлении на входе в осущитель, равном максимальному рабочему давлению компрессора -1 бар, температуре сжатого воздуха +35°C и температуре окружающей среды +25°C.

Производительность указана по выдаче, в соответствии с требованиями ISO 1217, приложение C, при температуре окружающей среды +20°C и максимальном давлении. Уровень звукового давления указан в соответствии с PN8NTC2.3.

Все компрессорные станции C и CD комплектуются электродвигателями 3-фазного тока, 400В 50Гц.
