5.4.6.3. Горячая внешняя регенерация
Также и глубинные
Рис. 5.15. Не только
поверхностные,
но и глубинные слои

Как и в случае с горячей внутренней регенерацией, при использовании горячей внешней регенерации адсорбента, воздух, подаваемый на регенерацию адсорбента, подогревается с использованием внешних источников энергии (электричества, пара и т.д.). Благодаря более высокой температуре регенерации, появляется возможность разорвать адгизивные связи между адсорбентом и молекулами вода, и регенерировать не только поверхностные слои зерен адсорбента, как в случае с холодной регенерацией, но и глубинные слои. Раз их можно регенерировать, то, разумеется, их нужно и использовать для адсорбции.

В свою очередь, возможность использования глубинных слоев адсорбента значительно увеличивает площадь адсорбирующих поверхностей, а значит, и количество влаги, которое адсорбент может задержать без регенерации. Поэтому, типичное время фазы адсорбции для осушителей с горячей внешней регенерацией составляет 6-8 часов.

Отличие осушителей с горячей внешней регенерацией от внутренней состоит в том, что для нагревания используется не сжатый воздух, а воздух, забираемый из атмосферы с помощью воздуходувки. Для охлаждения также используется атмосферный воздух, и в конце фазы охлаждения - небольшое количество осушенного сжатого воздуха.



Достижимая
точка росы, °C
Допустимое
рабочее давление, бар (изб)
Достижимый
объемный расход, м³/ч
Допустимая
температура на входе, °C
до -40 до 16 до 14000 до +50

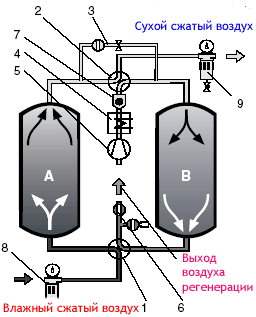

Устройство осушителя с горячей внешней регенерацией адсорбента
Рис. 5.15. Устройство осушителя
с горячей внешней регенерацией:
1 = Нижний распределительный клапанный блок
2 = Верхний распределительный клапанный блок
3 = Линия финального охлаждения; 4 = Нагреватели
5 = Воздуходувка; 6 = Выпускной клапан
7 = Обратный клапан регенерации; 8 = Префильтр
9 = Финальный фильтр
Принцип регенерации

Процесс регенерации адсорбента разделен на три фазы: нагревания, первичного охлаждения, финального охлаждения. В фазе нагревания, атмосферный воздух нагревается внешними нагревателями (электрическими, паровыми и т.д.) и подается в регенерируемый адсорбер с помощью воздуходувки низкого давления. При достижении определенной температуры регенерации, адгизивные связи между адсорбентом и молекулами воды разрушаются, нагретый воздух поглощает влагу из адсорбента, и выводится в атмосферу.

В фазе первичного охлаждения, нагревательные элементы выключаются, а воздузодувка продолжает под небольшим давлением нагнетать атмосферный воздух в адсорбер, в результате чего температура адсорбента в нем снижается.

Для того, чтобы не допустить переноса атмосферной влаги в адсорбент, по завершении фазы первисного охлаждения, открывается линия финального охлаждения, и через регенерируемый адсорбер пропускается некоторое количество осушенного сжатого воздуха.

Особенности и преимущества/недостатки

По сравнению с горячей внутренней регенерацией, потери сжатого воздуха на осушителях с горячей внешней регенерацией составляют примерно 2,5%. Однако, они все же у них присутствуют, в отличие от осушителей с горячей вакуумной регенерацией.


+ Экономически оправданы при больших расходах
± Потери сжатого воздуха ниже, чем у осушителей с горячей внутренней регенерацией, но выше, чем у осушителей с горячей вакуумной регенерацией
- Самая сложная конструкция из всех осушителей с горячей регенерацией
- Нагреватели потребляют значительную мощность



Компания ZANDER производит осушители с горячей внешней регенерацией серии Concept WExternal.
