При понижении температуры, воздух теряет способность удерживать влагу. Для того, чтобы снизить содержание влаги, сжатый воздух может подвергаться охлаждению в рефрижераторном осушителе.
| Достижимая точка росы, °C |
Достижимое рабочее давление, бар (изб) |
Достижимый объемный расход, м³/ч |
Допустимая температура на входе, °C |
| до +3 | до 210 | до 35000 | до +60 |
|
|

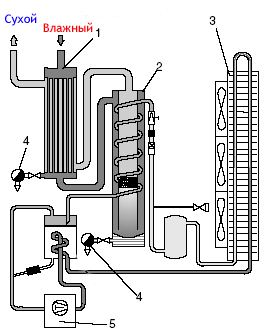

Рис. 5.8. Устройство рефрижераторного осушителя 1 = теплообменник сж. воздух/сж. воздух 2 = теплообменник сж. воздух/хладагент (испаритель) 3 = теплообменник хладагент/атм. воздух (конденсатор) 4 = конденсатоотводчик 5 = компрессор хладагента |
Поступающий в осушитель влажный и теплый сжатый воздух сначала охлаждается выходящим из осушителя сухим и холодным сжатым воздухом в теплообменнике «сжатый воздух/сжатый воздух». На этой стадии, выделяется порядка 70% от общего количества конденсата, образующегося при осушении в рефрижераторном осушителе. При этом, выходящий из осушителя сжатый воздух, наоборот, нагревается, что обеспечивает подъем его температуры значительно выше температуры точки росы.
Затем, уже частично охлажденный и осушенный сжатый воздух поступает в теплообменник «сжатый воздух/хладагент», где охлаждается до температуры точки росы хладагентом. Выделившийся конденсат выводится с помощью конденсатоотводчика.
Осушение путем конденсации охлаждением - пожалуй, наиболее часто используемый способ осушения сжатого воздуха.
+ Высокая экономичность
+ Высокая степень удаления твердых частиц и масла. Помимо собственно осушения, рефрижераторные осушители, вместе с водой, удалют также и значительную часть содержащихся в сжаом воздухе твердых частиц и, в меньшей степени, компрессорного масла.
+ Низкое дифференциальное давление. Обычно, падение давления на рефрижераторных осушителях составляет от 0,2 до 0,4 бар. Предлагаемые нашей компанией осушители ZANDER обеспечивают перепад давления от 0,1 до 0,2 бар.
