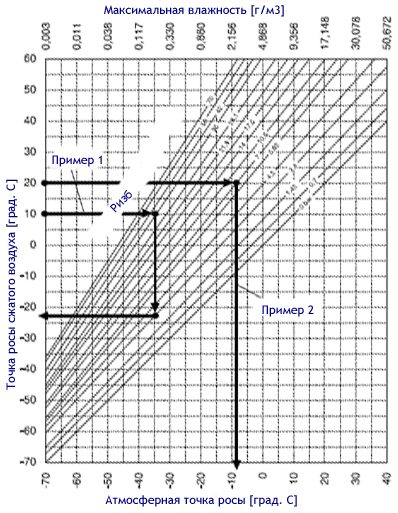

Если уменьшить давление, точка росы падает. Пользуясь ниже приведенной диаграммой, можно определить значение точки росы при новом давлении, а также атсферную точку росы.
|
|
|
Пример 1
Сжатый воздух - pизб = 35 бар - точка росы сжатого воздуха = 10 °C После сброса давления - pизб = 4 бар → Новая точка росы = -22 °C |
Пример 2
Сжатый воздух - pизб = 7 бар - точка росы сжатого воздуха = 20 °C После сброса давления - pизб = 0 бар → Новая точка росы = -8 °C |
Разумеется, диаграмма позволяет лишь приблизительно определить значение новой температуры точки росы, и для точных расчетов используются другие методы.
