Рис. 4.5b. Частотное регулирование

Частотное регулирование позволяет изменять производительность компрессора в диапазоне от 25 до 100% от номинальной. Подстройка производительности под потребление сжатого воздуха производится путем плавного регулирования скорости вращения ротора приводного электродвигателя, что, в свою очередь, означает и изменение скорости вращения роторов винтовой пары.

Частотный преобразователь обеспечивает плавный запуск и остановку двигателя. Даже при включении, стартовые токи не превышают номинальных, что может иметь особо важное значение в случае значительной мощности электродвигателя.

Если потребление падает ниже 25% от номинальной производительности компрессора, дальнейшее ее снижение экономически неэффективно. В этом случае, компрессор переходит в фазу холостого хода или выключается (в зависисмости от пользовательских настроек). Однако, благодаря изменяемой производительности, переключения на холостой ход и остановки компрессора, в большинстве случаев использования частотных преобразователей, или исключаются совсем, или сводятся до абсолютного минимума. Таким образом, с частотным преобразователем компрессор работает в непрерывном режиме, но наиболее экономичном и щадящем изо всех возможных.

Из-за потерь, имеющих место в электрочасти частотно-регулируемого компрессора, потребление им мощности при максимальной производительности примерно 3-5% выше, чем у обычного компрессора. Однако, в то же время, когда частотный компрессор плавно изменяет производительность, преобразователь частоты пропорционально меняет потребляемую мощность.

В предидущей главе мы упомянули некоторые различия, а скорее, недостатки, пропорциональных регуляторов. Однако, различия эти имеют несколько разное значение при разной загруженности компрессора.

При небольшой и средней степени загруженности компрессора, недостатки пропорциональных регуляторов проявляются в полной мере.

В то же время, когда потребление сжатого воздуха достигает 90-100% от номинальной производительности компрессора, пропорциональный регулятор справляется с изменением ее в несколько более экономичной манере, чем частотный преобразователь.

Таким образом, если предвидится, что флуктуации потребления не будут больше, чем примерно 10% от номинальной производительности, использование пропорционального регулирования более предпочтительно. В других случаях, более эффективным является использование частотного преобразователя.

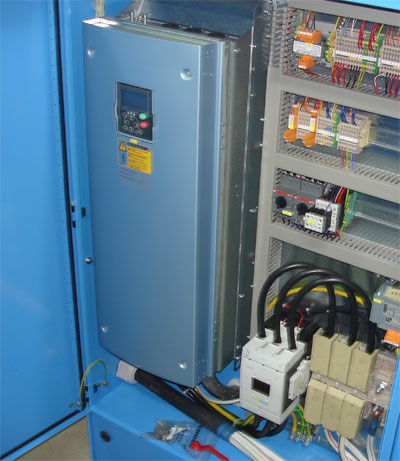

Рис. б/н. Встроенный частотный преобразователь компрессора BOGE

Благодаря возможности плавного регулирования производительности в широком диапазоне, частотное регулирование является оптимальным способом реализации режима частичной нагрузки в случаях сильных флуктуаций потребления сжатого воздуха, как для одиночных компрессоров, так и для компрессоров пиковой нагрузки в составе мультикомпрессорных систем.

Потенциальная экономия, достигаемая с помощью частотного регулирования, чрезвычайно велика. Экономия может быть достигнута за счет, во-первых, соответствия потребляемой мощности фактическому расходу сжатого воздуха, во-вторых, исключения фаз холостого хода, в-третьих, исключения избыточного сжатия.

+ Широкий диапазон регулирования
+ Большая эффективность при сильных колебаниях потребления
+ Высокая скорость реакции
+ Плавный запуск
- Несколько меньшая, по сравнению с пропорциональными регуляторами, эффективность при небольших колебаниях производительности
