3.2.2. Поршневые компрессоры.

Поршневые компрессоры втягивают и нагнетают воздух при поступательном движении поршня. Втягивание и нагнетание контролируется клапанами одностороннего действия (своего рода, обратными клапанами).

Путем последовательного соединения нескольких ступеней сжатия возможно достижение высоких давлений конечного сжатия.

Плунжерные компрессоры
Устройство плунжерного компрессора
Рис. 3.2. Устройство
плунжерного
компрессора

В плунжерных компрессорах, поршень напрямую соединен с коленвалом через шатун.


Крейцкопфные компрессоры
Устройство крейцкопфного компрессора
Рис. 3.3. Устройство
крейцкопфного
компрессора

В крейцкопфных компрессорах, сила передается на поршень через крейцкопф.


Расположение цилиндров

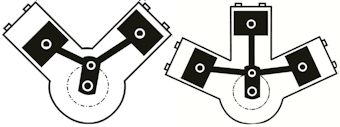

V- W-образные плунжерные компрессоры
Рис. 3.4. Плунжерные компрессоры
V- и W- образное расположение цилиндров

Поршневые компрессоры, как плунжерные, так и крейцкопфные, различаются также по расположению цилиндров, а именно:

C вертикальным расположением
+ Отсутствует нагрузка на поршень и поршневые кольца, взникающая под действием веса поршня.
+ Небольшая занимаемая площадь.

C горизонтальным расположением
- Такая конструкция может использоваться только в многоцилиндровых системах типа «боксер»
+ Низкое воздействие силы тяжести. Однако, это преимущество ощущается только при больших производительностях.
Крейцкопфные компрессоры
Рис. 3.6. Крейцкопфные компрессоры
Горизонтальный L-образный,
V- и W- образные


V-, W-, или L-образное расположение
+ Хорошая механическая сбалансированность
+ Небольшая занимаемая площадь

Особенности поршневых компрессоров

+ Возможно достижение высоких давлений
+ Возможно сжатие технических газов
- Мало приспособлены к динамичным изменениям потребления
- Высокий расход масла (низкое качество сжатого воздуха)
- Высокий уровень шума и вибрации
