Знаете ли Вы, что...
Компрессоры SL 341 в производстве табачной продукции

Компрессорные установки SL 341 относятся к старшим моделям маслозаполненных винтовых компрессоров, производимых компанией BOGE. Принципиально аналогичные компрессорам серии S, они отличаются от них использованием прямого, через гибкую муфту, привода. На этой странице мы разместили фотографии, сделанные в процессе пуско-наладки, а также эксплуатации и обслуживания трех компрессоров SL 341 на одном из московских заводов, изготавливающих сигареты и прочую табачную продукцию.

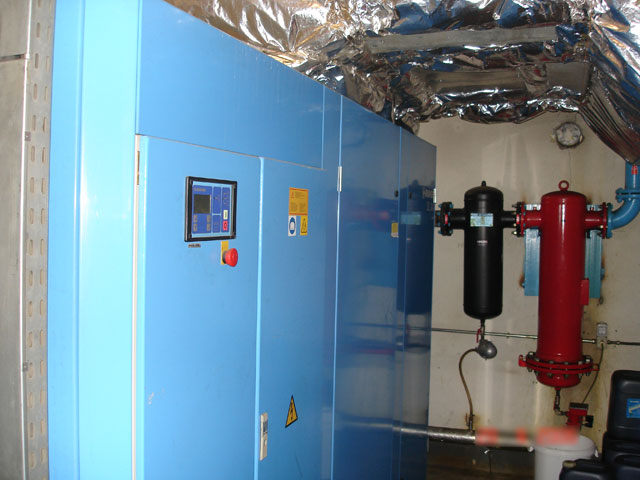

Компрессор SL341

Компрессор SL 341. На заднем плане видны циклонный сепаратор ZANDER, укомплектованный поплавковым конденсатоотводчиком ZB1D, и фильтр общей очистки сжатого воздуха ZANDER серии ZP, укомплектованный электронным конденсатоотводчиком серии Ecodrain 2000.

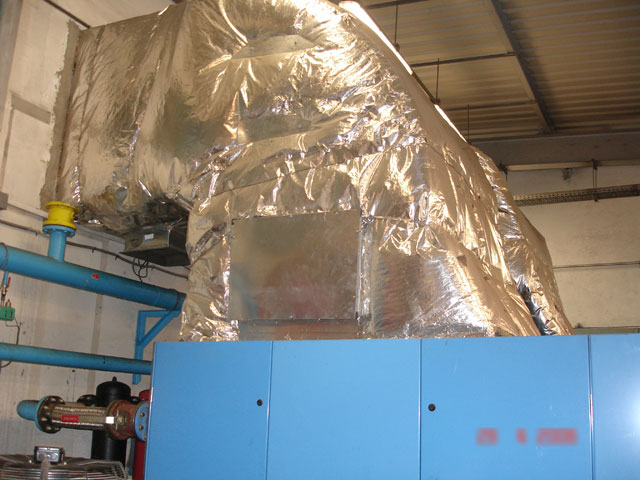

Кожухи отвода воздуха охлаждения

Короба отвода отработанного (нагретого) воздуха охлаждения теплообменников компрессоров. Короба снабжены заглушками, снимаемыми в зимний период для компенсации снижения температуры в компрессорной - при снятых заглушках часть теплого воздуха возвращается в компрессорную. Небольшое расстояние между выходом воздуха охлаждения и стенами помещения позволило обойтись без установки вытяжных вентиляторов, т.к. входящие в комплектацию компрессоров от S 31-2 и выше вентиляторы охлаждения создают свободное давление не ниже 60 Па, чего достаточно для свободного прохождения воздуха через короб длиной 6 м.


Плавный пуск и автоматическая смазка

Один из компрессоров снабжен пропорциональным регулятором всасывания - комплексом устройств, позволяющих плавно регулировать открытие заслонки клапана всасывания в зависимости от потребности в сжатом воздухе. Будучи значительно менее дорогостоящим, чем частотный преобразователь, пропорциональный регулятор позволяет регулировать производительность компрессора в диапазоне от 50 до 100% от номинальной, и в некоторых случаях может служить альтернативой частотному преобразователю. Разумеется, компания BOGE предлагает своим клиентам и ставшие уже традиционными частотные преобразователи.

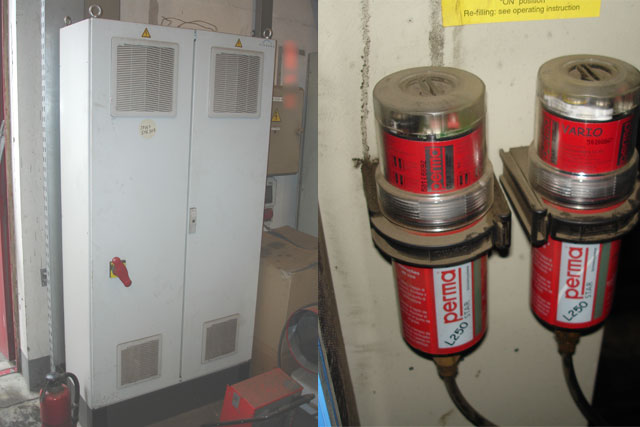

Два других компрессора снабжены внешними электрошкафами (на снимке слева - один из них), обеспечивающими плавный пуск и остановку приводных двигателей (в отличие от «не совсем» плавного пуска через контакторы «звезда-треугольник»). Хотя использование этого рода устройств является далеко не обычным, в данном случае оно было оправдано недостаточностью мощности трансформаторной подстанции предприятия, не могущей гарантированно выдержать достаточно высокие пусковые токи, возникающие при запуске компрессоров через «звезду-треугольник».

На снимке справа изображены устройства автоматической подачи смазки к подшипникам приводного электродвигателя. Лубрикаторы, как их также называют, снабжены автономными источниками питания и электродвигателями, и обеспечивают бесперебойное и равномерное смазывание подшипников в течение определенного срока до замены картриджа со смазкой (в данном случае картриджи рассчитаны на 1 год). В случае возникновения неполадок система управления сигнализирует об этом оператору с помощью цветных светодиодов.

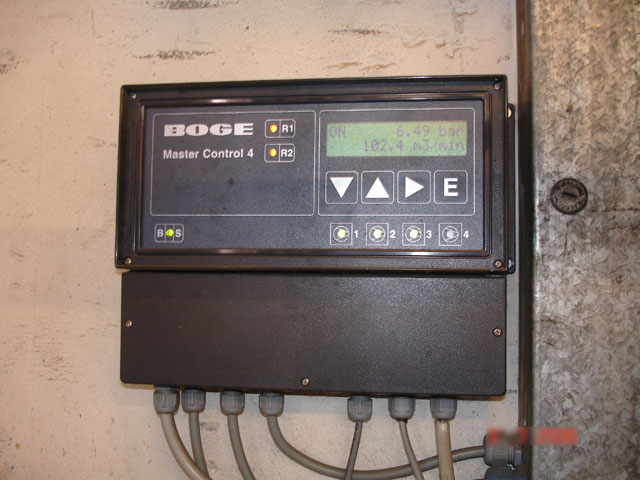

Блок управления MCS 4-4

Система MCS 4 обеспечивает согласованное управление несколькими компрессорами (в данном случае - до 4), назначение им приоритетов включения в работу, передачу данных о давлении, расходе сжатого воздуха, ошибках в работе на удаленный терминал оператора по протоколу RS 485, конвертируемому в обычный RS 232 (последовательный интерфейс ПК). На данный момент основной дисплей системы MCS показывает, что расход сжатого воздуха составляет 102,4 м³/мин (имеется в виду суммарная производительность трех подключенных к MCS компрессоров), а избыточное давление в сети сжатого воздуха - 6,49 бар.

Передача данных от одного компрессора, укомплектованного пропорциональным регулятором всасывания, осуществляется способом, аналогичным передаче данных от частотного преобразователя - с помощью сигнала 4...20 мА.
