Генератор азота N2MID 600 в производстве печатных плат

Генератор азота N2MID 600, фотографии которого размещены на этой странице, был установлен нашей компанией на одном из предприятий Республики Чувашия, занимающемся промышленным производством печатных плат. Азот, вырабатываемый генератором, используется для создания инертной среды вокруг припоя, используемого при пайке соединений компонентов платы.

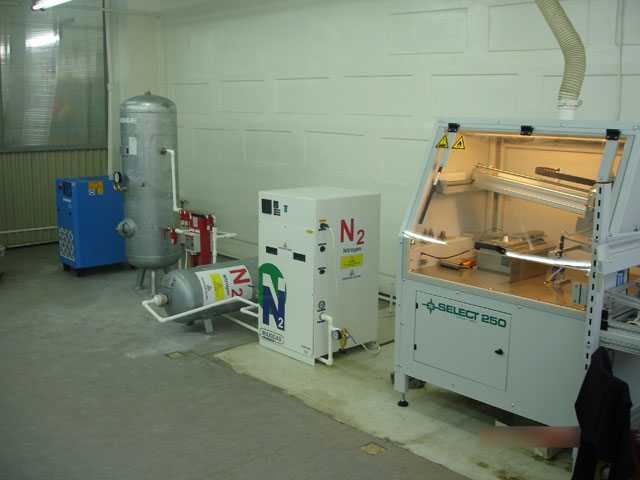

Общий вид помещения, в котором размещен генератор азота. Слева виден компрессор BOGE модели C4, вырабатывающий сжатый воздух, используемый в качестве сырья для производства азота, чуть правее - гальванизированный воздушный ресивер, фильтры и осушитель сжатого воздуха K-MT 4, приводящие сжатый воздух в соответствие с необходимыми требованиями, затем буферный азотный ресивер, и, наконец, сам генератор N2 MID600. Часть сжатого воздуха, уже прошедшего осушение, забирается для нужд установки пайки, которая видна в правой части снимка. Трубопроводы выполнены из поливинилхлоридовых труб с соединениями пайкой.

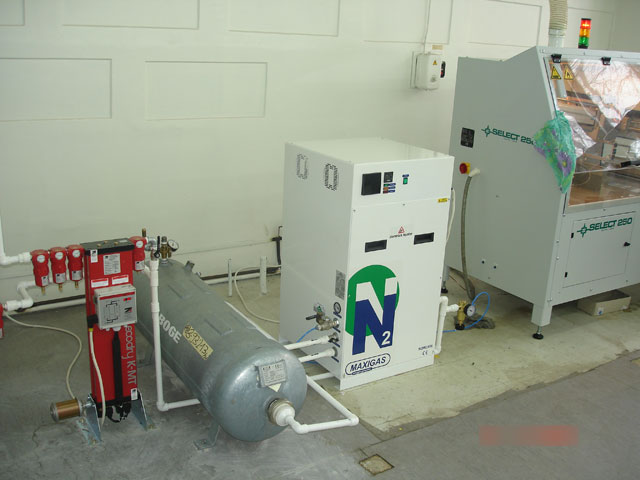

Еще один общий вид. Давление азота, вырабатываемого этим генератором, составляет 5 бар (изб), является постоянным и контролируется с помощью установленного внутри корпуса генератора редуктора давления. Другой редуктор, видный справа от N2MID, служит для снижения давления сжатого воздуха, который при определенных условиях также требуется для работы установки пайки.

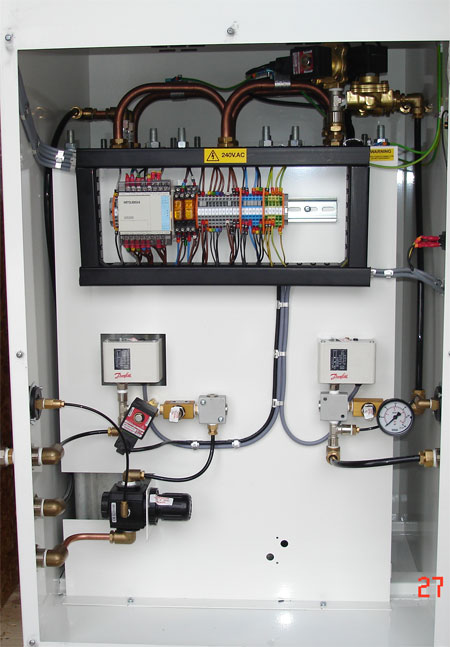

Передняя панель N2MID снята. Присоединение для входа сжатого воздуха - справа. Сжатый воздух поступает на входное реле давления, которое, в случае понижения его давления ниже установленного минимума, сигнализирует об этом электронной системе управления, проходит через ограничитель потока и подается к впукным соленоидным клапанам, открывающим или закрывающим подачу воздуха в адсорберы (вверху). На входе также установлены два дублирующих друга друга манометра - один на внешней стороне корпуса (виден на первой фотографии выше), а другой - внутри.

Через один из открытых впускных соленоидных клапанов сжатый воздух подается в один из адсорберов (собственно, адсорберов больше, в данном случае - 6, соединенных в 2 группы по 3 адсорбера, однако, т.к. принципиального значения это не имеет, для целей общего обзора удобнее говорить о двух попеременно работающих адсорберах). Азот, отделенный от задержанного в порах углеродных молекулярных сит кислорода, проходит через обратный клапан и поступает во внешний буферный азотный ресивер - среднее из трех присоединений слева. В это время, часть азота через сопло поступает в другой адсорбер, проходя через него, вымывает кислород и выводится в атмосферу через открытый разгрузочный клапан регенерируемого адсорбера и фильтр глушитель (на фотографии глушители, которых в данной модели два, не видны).

Из буферного ресивера, пройдя через финальный пылевой фильтр, азот возвращается в генератор (через нижнее из трех присоединений в левой части корпуса). Пройдя через редуктор давления и ограничитель потока, поток азота попадает на выпускной азотный клапан, который открыт, если система управления не инициировала его закрытие в связи с ошибкой в работе (низким давлением сжатого воздуха или высоким содержанием кислорода в азоте), или в связи с нахождением генератора в режиме ожидания (если отсутствует расход азота потребителями). Перед выходом азота (верхнее присоединение) установлено выходное реле давления и контрольный азотный манометр.

Переключение адсорберов между режимами работы осуществляется по сигналам электронной системы управления, с заранее запрограммированными на основе расчетных данных интервалами.

Установленный на этом предприятии генератор не оснащен анализатором содержания кислорода, поэтому отсутствует возможность как контроля чистоты азота и ее визуального отображения на дисплее, так и определенные связанные с этим функции. Разумеется, и без анализатора содержания кислорода генераторы N2MID, при соответствии давления сжатого воздуха и, в меньшей степени, его температуры заложенным в расчеты параметры, вырабатывают азот расчетной чистоты, однако, для генераторов, рассчитанных на производство азота высокой степени очистки (10 или 100 частиц на миллион), анализатор крайне желателен.

Все генераторы MAXIGAS (не N2MIDI) оснащаются анализатором кислорода стандартно.

Техническая информация и брошюры доступны в разделе «Генераторы азота».
