Фильтроэлементы PEPLYN PLUS для фильтрации жидкостей


Фильтроэлемент PEPLYN PLUS • тонкость очистки от 0,6 до 100 микрон
• плиссированный фильтроматериал, обеспечивающий высокую пропускную способность и долгий срок службы
• выверенная плотность, гарантирующая надежную задержку частиц
• множество типов присоединений
• полностью полипропиленовая конструкция


Общая информация

Картриджи PEPLYN PLUS используются для фильтрации широкого спектра продуктов в пивобезалкогольной, фармацевтической промышленности, при производстве очищенной воды и в области тонких химических технологий. Полностью полипропиленовая контрукция обеспечивает широкую химическую совместимость, делая возможным использование фильтрующих элементов PEPLYN PLUS пригодным для фильтрации многих агрессивных и высоковязких жидких сред. Фильтроэлементы PEPLYN PLUS не подвержены гидролизу в агрессивных жидкостях, и не несут опасности загрязенения процессных сред.

Используемый фильтрующий материал явился плодом длительной исследовательской работы. Выверенная плотность фильтроматериала обеспечивает увеличивающуюся в разных его слоях фильтрующую способность, и, в сочетании с его плиссированной структурой, гарантирует длительный срок службы элементов PEPLYN PLUS.


Материалы конструкции

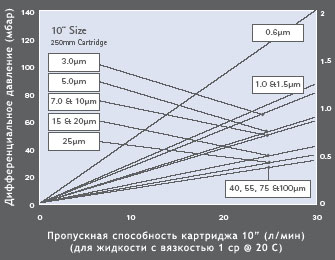

Пропускная способность PEPLYN PLUS
Фильтроматериал
Внешний каркас
Внутренний каркас
Внутренняя опора
Торцевые крышки
Вставки торцевых крышек
Стандартные уплотнения

Для капсулей и фильтр-шприцев:
Корпус капсуля
Уплотнения капсуля
Корпус фильтр-шприца
:
:
:
:
:
:
:


:
:
:
Полипропилен
Полипропилен
Полипропилен
Полипропилен
Полипропилен
Нержавеющая сталь 316L
Силикон/EPDM


Полипропилен
Полипропилен
Полипропилен

Пищевая и биологическая безопасность

Материалы конструкции соответсвуют требованиям стандарта 21CFR, часть 177, USP Plasctics класс VI - 121°C и ISO 10993.


Площадь поверхности

Эффективная площадь поверхности фильтрующего материала составляет 0,79 м² для картриджа номинальной длиной 10" (250 мм).


Фильтрующая способность

Фильтрующая способность картриджей PEPLYN PLUS тестируется в соответствии со стандартом ISO 12103 часть 1, по схемам тестирования пропусканием загрязненной пылью воды A2 и A4.


Код фильтроэлемента Степень очистки (мкм), при различной эффективности
>99,99% 99,98% 99,90% 99% 90%
.60 0,60 0,57 0,54 0,32 0,20
1.0 1,00 0,95 0,90 0,70 0,50
1.5 1,50 1,40 1,10 0,80 0,60
003 3,00 2,80 1,80 1,00 0,70
005 5,00 4,70 4,50 3,50 1,00
007 7,00 6,70 6,30 4,50 2,50
010 10,0 8,00 7,00 4,80 2,80
015 15,0 12,0 10,0 7,20 4,50
020 20,0 16,0 14,0 10,0 6,00
025 25,0 20,0 17,0 12,0 7,00

Рекомендуемые условия эксплуатации

Рекомендуется использовать картриджи PEPLYN PLUS при постоянной рабочей температуре до 70 °C, с возможностью кратковременного увеличения температуры до следующих пределов:

Температура, °C Максимальное дифф. давление в направлении потока, бар
20 5,0
40 4,0
60 3,0
80 2,0
90 1,0
100 и больше (пар) 0,3

Капсули могут использоваться при рабочей температуре до 40 °C и рабочем давлении до 5,0 бар при очистке жидкостей, и до 4,0 при очистке воздуха или иных газообразных сред.


Стерилизация, санация и промывка

Фильтроэлементы PEPLYN PLUS могут подвергаться многократной стерилизации паром in sito или в автоклаве при температуре до 135 °C, а также подвергаться санации с помощью горячей воды при температуре до 90 °C, а также с помощью многих химикатов. Капсули могут быть стерилизованы в автоклаве при температуре до 135 °C.

Перед началом эксплуатации рекомендуется промывка картриджей (объем воды - 10 литров для картриджа длиной 10").


Кодировка картриджей
ZCPP     -         -
  Ном. длина
В = 65 мм (2,5 ")
A = 125 мм (5 ")
K = 125 мм (5 ")
1 = 250 мм (10 ")
2 = 500 мм (20 ")
3 = 750 мм (30 ")
4 = 1000 мм (40 ")
  Степень очистки
0.60
1.0
1.5
003
005
007
010
015
020
025
040
055
075
100
Торцевые крышки
B = domnick hunter DOE
C = стабилизатор/226 байонет
G = пазуха/222
R = стабилизатор/222 байонет
SK = устаревшее
T = Trueseal
Y = Demi Stub
Z = Demi A/B
  Исполнение
E = электронная пром-сть
P = фармацевтика
S = стерилизация паром
Уплотнения
E = EPDM
S = силикон
P = PTFE
V = Viton

Например: фильтрующий элемент ZCPP2-1.0R - это:
- фильтроэлемент серии PEPLYN PLUS (код серии ZCPP)
- номинальной длиной 20 дюймов (код размера 2)
- со степенью очистки >99,99% к частицам 1 микрон (код очистки 1.0)
- с присоединениями стабилизатор/222 байонет (код присоединений R)

Типы основных присоединений, предлагаемых нами для процессных фильтроэлементов, показаны на рисунке ниже.

Типы присоеднений фильтроэлементов domnick hunter

C вопросами по кодировке капсулей, фильтр-шприцев и дисков обращайтесь к нашим сотрудникам.
