Станции по производству азота NPS большой производительности на основе мембранных модулей Parker

Станции по производству азота NPS большой производительности на основе мембранных модулей Parker.

В случаях, когда не требуется высокая чистота азота (выше 99,5%), компания «Иммертехник» производит азотные станции NPS на основе мембранных модулей. Принцип работы мембранных модулей основан на разнице в скорости проникновения компонентов газа через вещество мембраны. Сжатый воздух проходит через половолоконную мембрану, состоящую из пористого полимерного волокна с нанесённым на его внешнюю поверхность газоразделительным слоем. Из-за разницы парциального давления на внутренней и внешней стенках мембраны происходит разделение газового потока. Газы, размер молекул которых меньше, будут проходить сквозь стенки мембраны быстрее, чем газы с меньшей растворимостью.

Для получения азота атмосферный воздух (который примерно на 78% состоит из азота) сжимается, фильтруется и после этого подается в мембранные модули. Воздух проходит внутри волокон мембран, при этом кислород проникает через стенку мембран, и из противоположного конца волокна выходит газообразный азот под давлением.

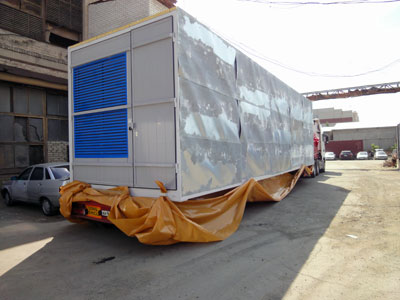

Высокоэффективные мембраны, использующие инновационные полимерные волокна, обеспечивают получение азота требуемой чистоты даже при низких температурах. Станции по производству азота NPS на основе таких модулей не требуют нагревателя, что существенно уменьшает эксплуатационные расходы и могут быть приспособлены для самых специфических применений. Контейнерные азотные станции производства компании «Иммертехник» предназначены для применения в горнодобывающей, нефтегазовой и других отраслях промышленности.

Более подробно с принципом действия и свойствами мембранных модулей можно ознакомиться в данном разделе: Мембранные модули SmartFLUXX

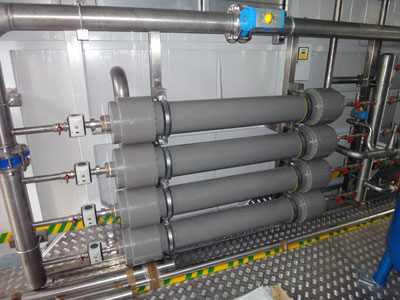

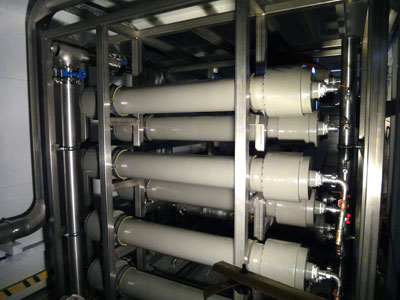

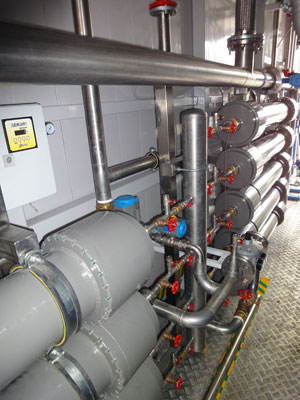

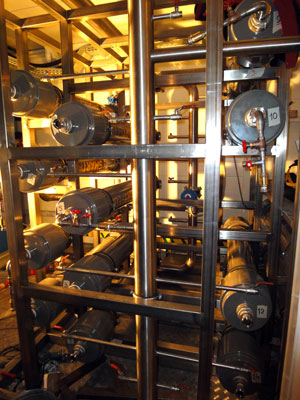

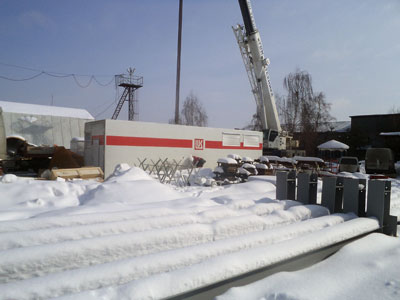

Компания «Иммертехник» на основе мембранных модулей Parker SmartFluxx производит мобильные контейнерные серии NPS для производства азота «под ключ». Станции по производству азота NPS предназначены для получения от 1 до 5000 нм3/час газообразного азота чистотой от 90 до 99,5%. Станции NPS доступны в различных климатических исполнениях и успешно эксплуатируются в условиях Сибири и Крайнего Севера.

Станции по производству азота NPS на основе мембранных модулей постоянно обеспечивают требуемую производительность и чистоту азота после запуска генератора, независимо от внешних условий. Все узлы станции легкодоступны для обслуживающего персонала. Используемые в генераторах азота мембранные модули производятся из инновационного полимерного волокна, отделяющего азот от кислорода и других газов. Материал мембраны минимизирует вероятность повреждения, уменьшает падение давления и является стойким к загрязнениям. За счет более высокой пропускной способности, мембранные модули Parker Hannifin обеспечивают более высокую производительность при меньшем значении давления сжатого воздуха по сравнению с другими мембранами. В совокупности эти факторы позволяют создать станцию по производству азота с меньшим энергопотреблением, не требующую использования компрессоров высокого давления на входе.

Азотные станции NPS производства компании «Иммертехник», как правило, состоит из:

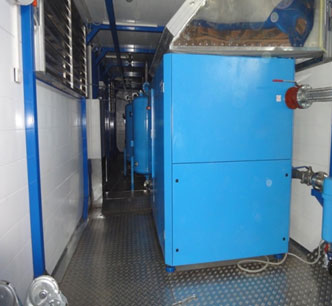

- Высокотехнологичное и простое в обслуживании компрессорное оборудование Boge Kompressoren (Германия)
- Оборудование для подготовки и осушения сжатого воздуха производства Parker Zander или Parker Domnick Hunter.
- Генератор азота на основе мембранных модулей Parker SmartFluxx

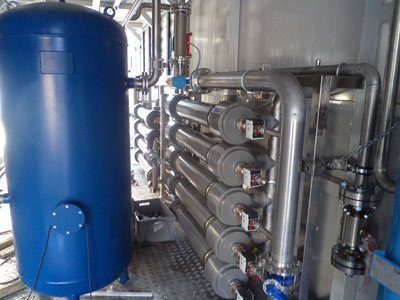

- Ресивер.

Помимо этого, станции NPS могут быть укомплектованы например системой удаленного мониторинга и управления, автоматической системой газового пожаротушения, системой анализа остаточного содержания воды и масла в сжатом воздухе, или дожимными компрессорами для поднятия давления получаемого азота (до 400 бар).

Преимущества азотных станций NPS производства компании «Иммертехник»:
- Азот требуемой чистоты,
- Давление азота на выходе до 400 бар при установке дожимных компрессоров (как маслозаполненных, так и безмасляных, с воздушным или водяным охлаждением)
- Повышенная степень безопасности
- Встроенный газовый анализатор,
- Удаленный мониторинг работы
- Низкая себестоимость азота,

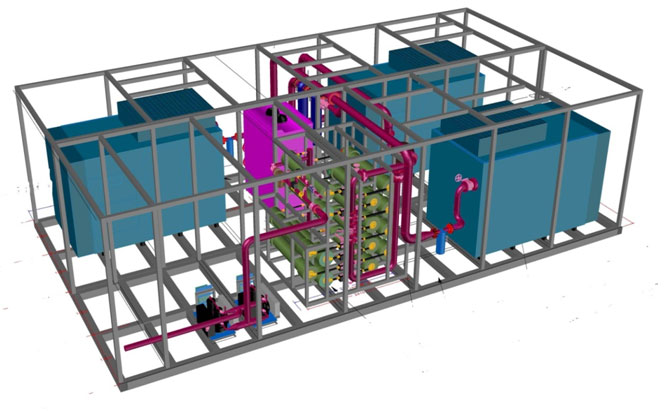

- Расположение станции в соответствии с требованиями заказчика благодаря модульному исполнению.

По желанию заказчика обвязка оборудования внутри контейнера и системы подачи сжатого воздуха может быть выполнена полипропиленовыми, стальными или высококачественными трубами Transair.

Система управления станцией по производству азота: Автоматическая система управления, которой опционально оснащаются станции по производству азота NPS, контролирует и отображает следующие параметры:
- чистота вырабатываемого азота
- текущий усредненный объемный расход азота
- давление как азота, так и поступающего в установку сжатого воздуха
- статус каждого электромагнитного клапана
- показания счетчиков часов наработки, в том числе общей и до следующего планового обслуживания
- текущие (если имеются) и прежние ошибки в работе

Система управления, применяемая в станциях NPS, позволяет удаленно запускать и останавливать установку, а также производить мониторинг работы как через свободные от напряжения сигнальные контакты, так и более подробно, через Ethernet или GSM/GPRS.

Применение контейнерных азотных станций NPS в различных отраслях промышленности:

В горнодобывающей промышленности зачастую возникает необходимость создания инертной атмосферы в шахтах. Процесс включает в себя закачку азота в шахту с целью вытеснения воздуха и предотвращения возможности возникновения возгорания. Станции по производству азота NPS - наиболее предпочтительное решение, так как из-за удаленности шахт, использование жидкого азота получается неоправданно дорогим. Для предотвращения возможности возникновения взрыва или воспламенения в шахтах необходимо контролировать состояние воздуха и, при необходимости, проводить корректирующие мероприятия. Зачастую необходимые корректирующие мероприятия включают в себя закачку в шахту азота для вытеснения кислорода, метана и других газов, концентрация которых может стать причиной воспламенения или взрыва, из атмосферы.

Одним из вариантов является перевозка жидкого азота в шахту и затем его вапоризация. В случае удаленности шахты от источника жидкого азота, этот вариант становится довольно дорогостоящим. К тому же, наполнение цистерны жидким азотом может занять много времени, и необходимо учитывать, что для удовлетворения требований по созданию инертной атмосферы в шахте может потребоваться непрерывная доставка жидкого азота. В качестве альтернативы мы рекомендуем использовать cтанции по производству азота NPS, обеспечивающие получение газообразного азота необходимой чистоты и давления.

В нефтегазовой промышленности азот применяется для поддержания внутрипластового давления и увеличения добычи продукта, для инетризации с целью обеспечения взрыво- и пожаробезопасности в технологических резервуарах, а также во время загрузочно-разгрузочных работ. Также азот широко применяется для поддержания определенного давления в резервуарах с нефтью и газом, для очистки технологических емкостей, для продувки трубопроводов. Также, азот используется как безопасный рабочий агент при газлифтном способе добычи нефти и при запуске скважин (заменитель сжатого воздуха) при авариях на нефтепроводах (замораживание порыва), для тушения пожаров на нефтяных и газовых скважинах.

Помимо этого, газообразный азот широко используется в металлургии, пищевой и фармацевтической, электронной и других отраслях промышленности. По описанным выше причинам, наиболее надежным и экономически выгодным решением получения азота является использование контейнерных станций на основе мембранных модулей. В настоящее время контейнерные станции по производству азота NPS на основе мембранных модулей Parker SmartFluxx успешно эксплуатируются на самых разных объектах вышеперечисленных отраслей промышленности по всей России.
