Знаете ли Вы, что...

Удаленный (через Интернет) мониторинг MAXIGAS

Генераторы азота MAXIGAS снабжены собственной микропроцессорной системой управления, с удобным интерфейсом на основе подсвечиваемого ЖК-дисплея и клавиатуры. Однако, система управления не ведет статистики работы генератора - в каждый конкретный момент, она позволяет увидеть только актуальные на этот момент параметры работы. Никакой общей картины работы MAXIGAS на основе показаний его штатной системы управления создать, разумеется, нельзя. Кроме того, очевидно, что для того, чтобы ознакомиться с показаниями на дисплее MAXIGAS, оператор или другие заинтересованные лица должны физически находиться в непосредственной близости от азотной установки - что не всегда возможно.

В сотрудничестве с британской компанией t-mac technologies, занимающейся производством устройств для интеграции промышленного оборудования в системы мониторинга и управления, и оказанием услуг в этой области, мы предлагаем аппаратно-программный комплекс n-com, предназначенный для организации Интернет-мониторинга генераторов азота MAXIGAS. Также, к нашему аппаратно-программному комплексу n-com можно подключать и многие другие устройства и агрегаты, установленные на одной площадке с генератором азота, и, конечно, имеющие принципиальные возможности для подключения.

Что такое n-com? Как все это работает?

n-com состоит из беспроводного модема MINI t-mac, и комплекса услуг по поддержке и администрированию специального сервера хранения и обработки данных в сети Интернет.

Модем MINI t-mac - это компактное промышленное устройство связи по беспроводным сотовым сетям GSM/GPRS. t-mac имеет следующие особенности:
 8 конфигурируемых 12-битных входов
 4 модулируемых цифровых выхода
 2 частотных входа
 двухканальный модем GSM/GPRS
 1 порт RS232
 1 порт RS485
 панель светодиодных индикаторов
 встроенный динамик
 внешний транформаторный блок питания
 внешняя антенна

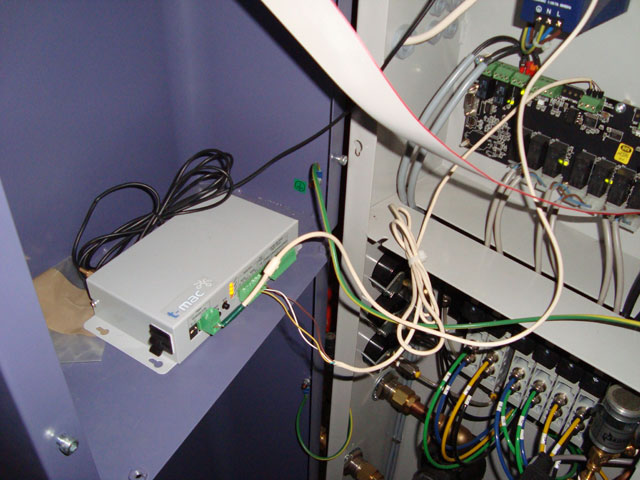

Модем t-mac внутри корпуса генератора азота MAXIGAS
Модем t-mac в процессе размещения его внутри генератора азота

t-mac устанавливается в корпусе генератора азота MAXIGAS или настенно вблизи от последнего, и подключается 3-жильным кабелем к порту RS485 MAXIGAS. RS485/Modbus RTU стандартно имеется на любом генераторе MAXIGAS - поэтому, подключить t-mac можно к любому MAXIGAS, независимо от того, был ли t-mac заказан вместе с генератором или позднее. Электропитание к модему можно подключить или от 24-вольтового выхода транформатора MAXIGAS, или от трансформатора, входящего в комплект поставки t-mac. К порту RS485 одного модема t-mac можно подключить несколько (до 24) генераторов азота и/или других устройств, коммутируемых по протоколу Modbus RTU.

Модем t-mac требуется оснастить SIM-картой, поддерживающей обмен данными по стандартам GSM/GPRS. Такие SIM-карты можно приобрести у практически любого представителя практически любого российского оператора сотовой связи, в том числе Би-лайн, Мегафон и МТС. Примечание (но не реклама): совершенно точно и проверено на практике, что подходит тариф «Клик» у оператора «Би-лайн». Пароль PIN у SIM-карты, после ее приобретения, следует отключить; также, желательно (но не обязательно), для уменьшения риска несанкционированного и злоумышленного использования SIM-карты, чтобы возможность совершения голосовых звонков с SIM-карты была отключена. Ежемесячный Интернет-трафик у модема не превышает 4-6 Мбайт. На основе предоставленных Пользователем данных SIM-карты, после ее установки в модем, мы сконфигурируем его путем отправки на SIM-карту специального сервисного SMS-сообщения.

После того, как модем был подключен и сконфигурирован, он начинает, с заданной периодичностью, передавать на сервер http://my-tmac.co.uk пакеты данных, содержащие рабочие параметры генератора азота:
 остаточное содержание кислорода
 статус каждого клапана MAXIGAS
 сообщение о типе ошибки в работе, если есть ошибка
 показания счетчиков наработки
 а также некоторые другие данные

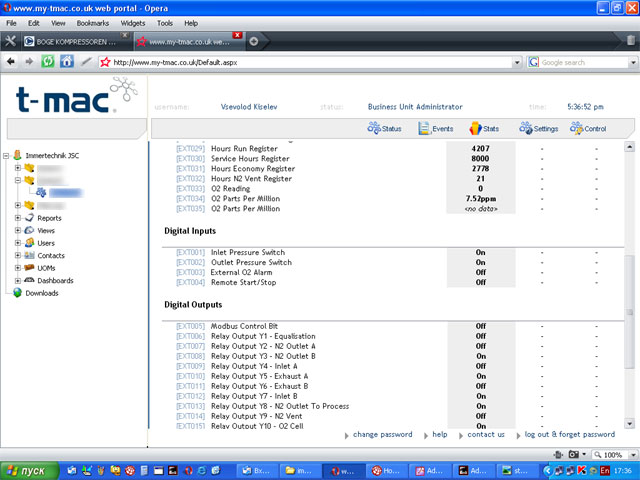

Данные о статусе генератора
Данные о статусе генератора (не все, а только те, которые поместились на «скриншот»)

Данные сохраняются на сервере в базе данных. Пользователь n-com может в любой момент получить к ним доступ, зайдя на сервер с помощью обычного веб-браузера Microsoft Internet Exlorer, Mozilla Firefox или Opera, и авторизовавшись на нем с помощью полученного при приобретении n-com логина и пароля.

На сервере, можно как просматривать актуальные данные в текстовой или графической форме, так и создавать на основе хранимых в базе данных графики, диаграммы, и, опять же, текстовые отчеты за какой-либо период времени.

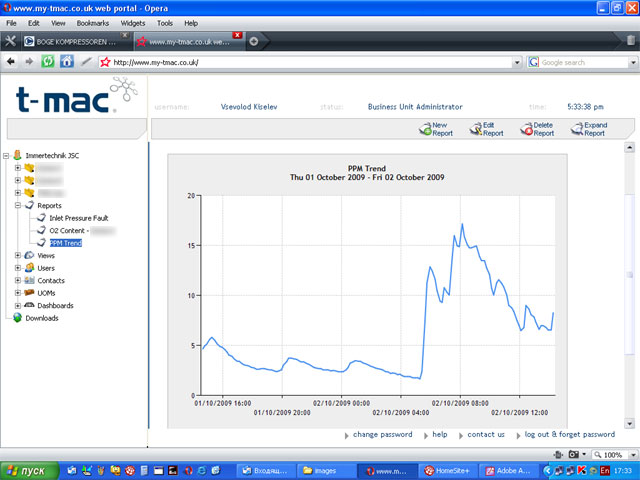

График изменения содержания кислорода в азоте
График именения содержания кислорода в азоте, на 100-ppm генераторе MAXIGAS

Также, можно настроить отсылку регулярных или событийно-зависимых (например, при падении чистоты до заданного уровня) отчетов и оповещающих сообщений. Отсылаться сообщения могут как по электронной почте, так и по сотовой связи в виде SMS-сообщений.

При желании, через t-mac можно осуществлять и обратную связь с генератором азота, управляя его работой. Однако, этой возможностью мы рекомендуем пользоваться очень осторожно, предварительно обязательно консультируясь с нами.

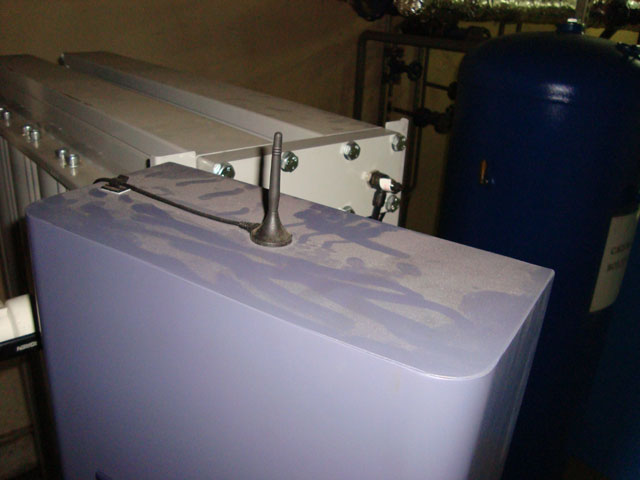

Антенна модема t-mac
Антенна t-mac

При приобретении аппаратно-программного комплекса n-com, модем переходит в собственность Покупателя. В составе n-com, Покупатель также приобретает и 1 год доступа к серверу, разумеется, вместе с предоставляемой нашей компанией на русском языке технической поддержкой. Затем, продление доступа к серверу подлежит ежегодной оплате (относительно небольшой).

Для тех Пользователей, которые уже приобрели генератор азота MAXIGAS, а также, в некоторых случаях, и для еще только потенциальных Пользователей MAXIGAS, существует возможность бесплатного пробного доступа к одному из находящихся в собственности нашей компании генераторов азота, работающих в России по схемам аренды оборудования или продажи газа, и оснащенных t-mac. Пробный доступ предоставляется с ограниченными возможностями управления сервером - достаточными, тем не менее, для того, чтобы оценить все наиболее важные возможности сервера и удобство его использования, и принять решение о приобретении или, наоборот, неприобретении комплекта n-com.
