Знаете ли Вы, что...

Системы комплексной подготовки воздуха для дыхания

Качество воздуха, используемого для дыхания людей в медицинских учреждениях, а также в промышленности и иных сферах деятельности при работе людей в местах, где по тем или иным причинам невозможно вдыхание атмосферного воздуха, подлежит регулированию в соответствии с определенными нормами и стандартами. В Европейском Союзе такими стандартами являются EN 12021, определяющий необходимый уровень качества воздуха для дыхания, используемого в дыхательных системах немедицинского назначения, и Pharmacopée Européenne, регламентирующий качество воздуха, которым снабжаются пациенты в медицинских учреждениях.

Для обеспечения соответствия сжатого воздуха требованиям этих стандартов обычных осушителей, фильтров и угольных адсорберов недостаточно, т.к. обычное воздухоподготовительное оборудование не способно удалить из сжатого воздуха многие газообразные примеси, содержание которых в дыхательном воздухе строго регламентируется.

Компания ZANDER производит специальные системы комплексной очистки и осушения сжатого воздуха, не только соответствующие, но и превосходящие по своим характеристикам требования стандартов EN 12021 (системы серии BS-MT) и более строгие требования Pharmacopée Européenne (серия BSP-MT).


Принцип работы

Системы BS-MT и BSP-MT состоят из входной системы глубинной фильтрации, адсорбционного осушителя с холодной регенерацией адсорбента, адсорбера с трехслойным угольно-катализаторным наполнителем, выходного фильтра. Ниже дано краткое описание устройства систем серии BSP-MT, предназначенных для получения медицинского дыхательного воздуха. Системы BS-MT отличаются от них другим типом используемых адсорбентов.

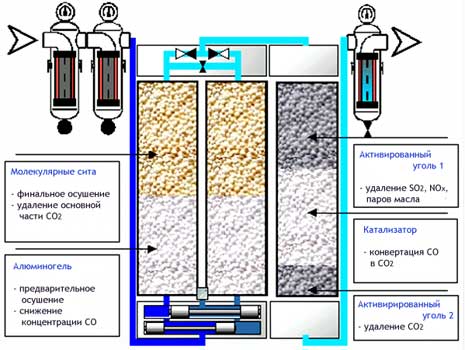

Устройство системы BSP-MT

Вначале, сжатый воздух поступает во входные фильтры, где последовательно проходит общую и тонкую очистку от частиц пыли, жидкой влаги, аэрозольного компрессорного масла (если используется маслосмазываемый компрессор).

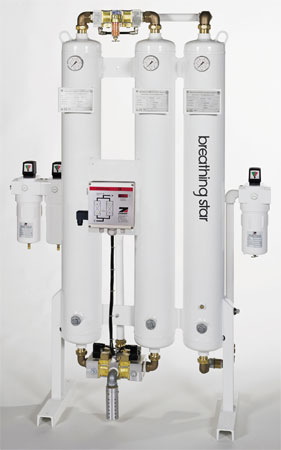

Система подготовки воздуха для дыхания серии BSP-MT
BSP-MT

Следующей стадией подготовки воздуха является его осушение. Осушение производится с помощью адсорбционного осушителя сжатого воздуха с холодной регенерацией адсорбента. В системах Breathing Star используются специальные модификации осушителей серий K-MT и KEN-MT, с модифицированной клапанной системой и нестандартным адсорбентным наполнением, позволяющим, помимо собственно осушения, добиться и извлечения из сжатого воздуха значительной части содержащегося в нем диоксида CO2 и монооксида CO углерода.

Осушенный сжатый воздух поступает в адсорбер, заполненный тремя слоями наполнителя. В верхнем слое, представленном специальным активированным углем, происходит извлечение из сжатого воздуха окисей азота NOx, диоксида серы SO2, паров компрессорного масла. Затем, в слое катализаторгого наполнителя, происходит химическая конвертация достаточно трудноудаляемого монооксида углерода в значительно более легко удаляемый диоксид. Наконец, в нижнем слое активированного угля происходит удаление полученного в ходе каталитической реакции диоксида углерода.

В процессе прохождения сжатого воздуха через адсорбер осушителя и угольно-катализаторный адсорбер, возможно отделение небольшого количества адсорбентной пыли. Для предотвращения ее попадания в магистральную линию, на выходе систем Breathing Star установлен фильтр грубой очистки.

Очистители Breathing Star - это полностью укомплектованные, законченные системы получения воздуха для дыхания.


Получаемый воздух

Ниже проиллюстрировано качество получаемого с помощью систем серии Breathing Star сжатого воздуха, в сравнении с требованиями соответствующих стандартов.


Немедицинский воздух для дыхания
Параметр Стандарт EN 12021 Breathing Star BS-MT
Диоксид углерода CO2 < 500 частиц на миллион < 150 частиц на миллион
Компрессорное масло < 0,5 мг/м³ < 0,003 мг/м³
Монооксид углерода CO < 15 частиц на миллион < 2 частиц на миллион
Точка росы сжатого воздуха < 5°C < -40°C

Медицинский воздух для дыхания
Параметр Стандарт Pharmacopée Européenne Breathing Star BSP-MT
Диоксид углерода CO2 < 500 частиц на миллион < 150 частиц на миллион
Диоксид серы SO2 < 1 частицы на миллион < 0,01 частиц на миллион
Монооксид азота NO < 2 частиц на миллион < 2 частиц на миллион
Диоксид азота NO2 < 2 частиц на миллион < 2 частиц на миллион
Компрессорное масло < 0,1 мг/м³ < 0,003 мг/м³
Монооксид углерода CO < 5 частиц на миллион < 2 частиц на миллион
Содержание влаги H2O < 67 частиц на миллион < 15 частиц на миллион
Содержание кислорода O2 В пределах 20,4...21,4% В пределах 20,8...21,1%

Особенности и преимущества

Компания ZANDER - ведущий мировой производитель оборудования для подготовки сжатого воздуха и газов. Продуманная и тщательно рассчитанная конструкция, высокое качество комплектующих, строгий технический контроль производства обеспечивают высокий уровень качества и надежности нашей продукции.

 Breathing Star - специально созданная для этой цели, законченная система подготовки воздуха для дыхания. Обычные осушители и угольные адсорберы не в состоянии обеспечить соответствие дыхательного воздуха стандартам.

 Высочайшее качество комплектующих, сборки и адсорбентов. Примерный срок службы активированного угля и катализаторного наполнителя (без ущерба для эффективности системы) - 4000 часов наработки, десикантов - 8000 часов.

 Длительный цикл адсорбции/регенерации: расчетный срок службы адсорберов составляет 1000000 циклов перепада давления (по меньшей мере 10 лет непрерывной работы); подобранные с запасом клапаны; эффективный фильтр-глушитель. Степень электрозащиты - IP54.

 Удобная система мониторинга работы осушителя с помощью светодиодного дисплея и светодиодных индикаторов системы управления Multitronic.

 Простота эксплуатации и обслуживания.



Технические данные систем BSP-MT

В таблице приведены основные технические характеристики систем серии BSP-MT. Системы серии BS-MT отличаются незначительно меньшими габаритными размерами и массой.


Модель Пропускная
способность, м³/ч
Габаритные размеры, мм Присоединение, дюймы Макс. рабочее
давление, бар (изб.)
Масса, кг
Ш В Г
BSP-MT 1 8 505 390 210 G 1/4 16 13
BSP-MT 2 15 505 565 210 G 1/4 16 18
BSP-MT 3 25 505 815 210 G 1/4 16 24
BSP-MT 4 35 505 1065 210 G 1/4 16 34
BSP-MT 6 56 716 1185 300 G 3/8 16 74
BSP-MT 7 72 716 1410 300 G 3/8 16 92
BSP-MT 8 86 716 1610 300 G 1/2 16 109
BSP-MT 200 130 770 1650 620 G 1 16 160
BSP-MT 300 170 820 1630 620 G 1 16 191
BSP-MT 400 230 890 1730 620 G 1 16 267
BSP-MT 500 300 940 1765 620 G 1 16 329
BSP-MT 600 365 1150 1820 715 G 1 1/2 16 375
BSP-MT 800 520 1250 1815 715 G 1 1/2 16 492
BSP-MT 1150 700 1305 1935 715 G 1 1/2 16 636
BSP-MT 1400 850 1470 1950 715 G 2 16 730

Пропускная способность указана для обеспечения точки росы сжатого воздуха -40°C при рабочем давлении 7 бар (изб.), температуре сжатого воздуха на входе +35°C, при полной загрузке.

Мин./макс. температура окружающего воздуха +1°С/+50°С. Мин./макс. температура сжатого воздуха на входе +1°С/+50°С


Если рабочие параметры в Вашем случае отличаются от принятых по умолчанию, для вычисления пропускной способности системы BSP-MT следует применять указанные ниже поправочные коэффициенты. Если в таблице нет коэффициента, соответствующего рабочим условиям в Вашем случае, обращайтесь к нашим сотрудникам для получения информации.


Поправочные коэффициенты - давление сжатого воздуха и температура сжатого воздуха на входе в осушитель
°C \ бар (изб.) 4 5 6 7 8 9 10 12 14 16
35 0,62 0,75 0,89 1,00 1,08 1,26 1,36 1,62 1,79 2,14
40 0,57 0,64 0,78 0,91 1,00 1,08 1,24 1,47 1,67 1,83
45 0,51 0,61 0,73 0,82 0,94 1,03 1,10 1,35 1,57 1,74
50 0,49 0,59 0,67 0,79 0,86 0,99 1,07 1,29 1,46 1,68
