Знаете ли Вы, что...


Arctic Star AS-K - оптимальный выбор для небольшой компрессорной системы

Компания ZANDER не останавливается на достигнутых успехах, в том числе и в области развития своих осушителей рефрижераторного типа. Запущенная в серийное производство в 2006 году серия осушителей AS-K является реализацией принципов, используемых в нашей серии осушителей Arctic Star, для небольших расходов сжатого воздуха.

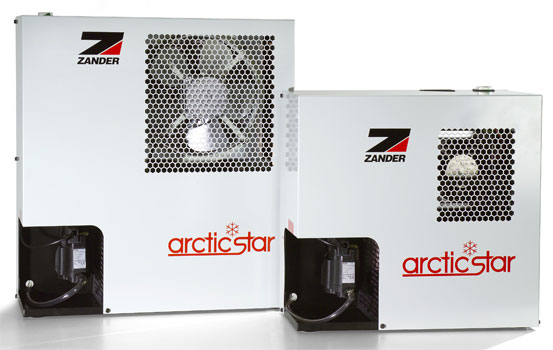

Осушители Arctic Star AS-K
Осушители Arctic Star AS-K

Сохранив все присущие нашим рефрижераторным осушителям преимущества, прежде всего, высочайший уровень качества и исключительную надежность, осушители серии Arctic Star AS-K сочетают в своем чрезвычайно компактном корпусе:

 Теплообменник PLUSPACK, подобранный с большим запасом. Теплообменники, используемые в наших осушителях AS-K, отличаются низким уровнем создаваемого дифференциального давления. В целом, дифференциальное давление на всем осушителе не превышает 0,1 бар. Зачастую, пользователи упускают из вида величину долговременных эксплуатационных затрат, связанных с высоким уровнем дифференциального давления на вспомогательном компрессорном оборудовании - магистральных фильтрах, осушителях и т.д. Наши осушители гарантируют пользователю снижение эксплуатационных затрат не только за счет высокой степени надежности (и, соотвественно, минимизации риска возникновения неполадок), но и за счет своих конструктивных преимуществ, обуславливающих, в том числе, и низкий перепад давления.

 Встроенный демистер-сепаратор выделяющегося конденсата с низкой скоростью движения осушаемой среды. Тот конденсат, который выделился в нашем осушителе, не продолжит свое движение по магистрали сжатого воздуха, как это зачастую случается в рефрижераторных осушителях некоторых производителей из-за низкого качества, непродуманной и непроверенной контрукции, а будет выведен с помощью конденсатоотводчика.

 Электронный конденсатоотводчик с контролем уровня серии Ecodrain 3000 - стандартно на всех моделях серии AS-K. Конденсатоотводчик гарантирует выведение из осушителя всего количества выделившегося конденсата без потерь сжатого воздуха. В случае возникновения необходимости проведения очистки или обслуживания конденсатоотводчика, доступ к нему ничем не затруднен - конденсатоотводчик выведен наружу в специальную нишу корпуса осушителя - в отличии от рефрижераторных осушителей других производителей, в которых конденсатоотводчик находится внутри корпуса, и даже для проведения обычной проверки его функционирования с помощью кнопки тестирования приходится демонтировать панели корпуса.

 Не нуждающийся в обслуживании, герметичный компрессор хладагента. Компрессор работает с небольшим количеством хладагента высокой теплообменной способности, благодаря чему нет необходимости в использовании нагревателя, и осушитель готов к работе немедленно после включения.

 Экологически безопасный хладагент R134a, допущенный к использованию как в России, так и во всем мире.

 В осушителях серии AS-K заложена возможность беспроблемного и эффективного функционирования при достаточно высоких температурах. Мы гарантируем эффективную работу наших осушителей AS-K при температуре сжатого воздуха до +65°C и температуре окружающей среды до +50°C.

 Встроенный индикатор точки росы сжатого воздуха - стандартно на всех моделях.

 Исключительная компактность, простота установки, эксплуатации и обслуживания.


Технические данные

Максимальное рабочее давление всех моделей - 16 бар (изб).

Модель Пропускная способность,
м³/ч
Номинальная
мощность,
кВт
Габаритные размеры,
мм
Масса,
кг
Присоединение,
дюймы
Для точки
росы +3°C
Для точки
росы +5°C
Для точки
росы +7°C
A B C
AS-K 12 12 13 15 0,12 210 450 430 19
AS-K 24 24 27 30 0,13 210 450 430 19
AS-K 36 36 40 45 0,17 210 450 430 19
AS-K 54 54 60 67 0,25 210 500 505 24
AS-K 72 72 81 89 0,26 210 500 505 24
AS-K 108 108 121 134 0,49 225 520 565 27
AS-K 144 144 161 179 0,57 225 520 565 31
AS-K 182 180 201 223 0,78 225 520 565 35
AS-K 240 240 268 297 0,71 425 555 600 52 G1½
AS-K 300 300 335 372 0,85 425 555 600 58 G1½
AS-K 360 360 402 446 1,05 425 555 600 60 G1½
Размеры

Пропускная способность для обеспечения точки росы сжатого воздуха +3°C, +5°C или +7°C при избыточном рабочем давлении 7 бар, температуре сжатого воздуха на входе в осушитель +35°C и температуре окружающей среды +25°C

Минимальная/максимальная температура сжатого воздуха на входе в осушитель +5/+65°C. Минимальная/максимальная температура окружающей среды +5/+50°C

Опционально - другое напряжение электропитания и дистанционная передача сигнала об ошибке



Если рабочие параметры в Вашем случае отличаются от принятых по умолчанию, для вычисления пропускной способности осушителя Arctic Star AS-K следует применять указанные ниже поправочные коэффициенты. Если в таблицах нет коэффициента, соответствующего рабочим условиям в Вашем случае, обращайтесь к нашим сотрудникам для получения информации.


Поправочные коэффициенты - давление сжатого воздуха на входе в осушитель
Давление сжатого воздуха на входе, бар (изб.) 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Коэффициент AS-K 0,73 0,83 0,90 0,95 1,00 1,03 1,07 1,09 1,12 1,13 1,15 1,17 1,18 1,19

Поправочные коэффициенты - температура сжатого воздуха на входе в осушитель
Температура сжатого воздуха, °C 30 35 40 45 50 55 60 65
Коэффициент AS-K 1,22 1,00 0,83 0,69 0,58 0,49 0,46 0,43

Поправочные коэффициенты - температура окружающего воздуха
Температура окружающего воздуха, °C 25 30 35 40 45 50
Коэффициент AS-K 1,00 0,94 0,88 0,81 0,75 0,68
