Знаете ли Вы, что...

Установки УКП

Деятельность нашей компании не ограничивается только продажей готового оборудования и его обслуживанием. При необходимости, мы способны решать и специфические задачи в сфере производства и подготовки сжатого воздуха. Примером такого решения, предложенного и реализованного нами, и впоследствии доказавшего свою эффективность, являются компрессорные установки УКП (Установка компрессорная передвижная).


Причины и история создания

Установки УКП были разработаны по заказу одной из крупнейших, если не самой крупной, российской компании металлодобывающей отрасли. Перед этой компанией, после принятия решения о переходе на принципиально другую схему обслуживания производственного оборудования, стоял вопрос о вариантах снабжения его очищенным и осушенным сжатым воздухом.

Имевшееся на производстве компрессорное оборудование не было способно обеспечить ни производство необходимых объемов сжатого воздуха, ни надлежащее его качество. Специфика задачи (а именно, чрезвычайно большая площадь производственных объектов, наличие распределенных по всей площади потребителей, отсутствие отопления в производственных помещениях при сложности климатических условий, большое число предполагаемых точек подвода сжатого воздуха, сложность проведения коммуникаций, а также частая чередуемость подключения единиц оборудования к сети сжатого воздуха на время обслуживания) делала вариант установки нового стационарного компрессорного оборудования, ориентированного на централизованное снабжение сжатым воздухом, абсолютно нерентабельным. Децентрализация снабжения сжатым воздухом с помощью установки стационарных компрессоров и вспомогательного оборудования также была неприемлема, т.к. она потребовала бы огромных затрат как на закупку оборудования, так и на создание условий для его установки.

Выходом в этой ситуации виделись бы передвижные компрессоры, но: 1) требования к качеству сжатого воздуха являлись чрезвычайно высокими, а обычные передвижные компрессоры не оснащаются качественным оборудованием для качественного осушения и очистки; 2) создание передвижного блока очистки/осушения сжатого воздуха привело бы к значительному увеличению временных и трудозатрат при запуске оборудования (время работы компрессорной станции на одном месте составляет 3 дня, после чего она перевозится на новое место подключения); 3) использование обычных передвижных компрессоров в данной ситуации все равно потребовало бы доработки их конструкции.


Наше решение

Специалистами нашей компании был подготовлен, а впоследствии и воплощен в жизнь, проект передвижной компрессорной установки УКП-7,6/8. Установка УКП-7,6/8 представляет из себя винтовой компрессор BOGE и комплекс вспомогательного оборудования ZANDER (адсорбционный осушитель, циклонный сепаратор, фильтры сжатого воздуха), смонтированные в едином контейнере.

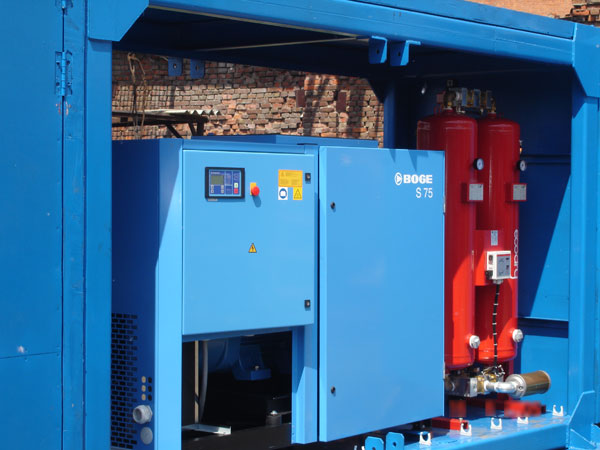

Установка компрессорная передвижная УКП-7,6/8
Компрессорная установка УКП-7,6/8 в процессе изготовления

Установка оснащена системой общего обогрева с помощью тепловой пушки с автоматическим термостатом (используемой для прогрева установки перед запуском в зимний период) и подогреванием всасываемого воздуха с помощью двух одновременно или по отдельности включаемых поточных нагревателей с автоматическим термостатом. Настройки термостата тепловой пушки регулируется с помощью ручного переключателя, термостат поточных нагревателей настраивается с помощью клавиатурного ввода через программируемую электронную систему с отображением настроек на светодиодном дисплее.

Предусмотрена многоступенчатая очистка всасываемого воздуха (первая стадия - очистка с помощью металлического сетчатого фильтра-демистера, вторая стадия - очистка с помощью панельного фильтра, и, наконец, третья стадия - стандартный фильтр всасывания).

Установка размещена на автомобильном шасси (нами было взято шасси, изготавливаемое одним их отечественных автомобилестроительных заводов).

Подключение всех компонентов установки к электропитанию объединено в едином электрошкафу, снабженным защитной автоматикой и трансформатором, через который производится подключение осушителя. Некоторые установки снабжены автоматической защитой от неправильной фазировки (с целью сокращения времени, необходимого для запуска установки на новом месте работы).

Установки УКП успешно эксплуатируются на нескольких заводах нашего клиента в Центральной Сибири начиная с весны 2005 г., как в летний, так и в зимний период. Установка существует в единственной модификации - УКП 7,6/8, однако, возможность изготовления подобных установок существует и для наших компрессоров другой мощности.


Технические данные УКП 7,6/8

Общее
Производительность, м³/мин 7,6
Максимальное рабочее давление, бар (изб.) 8 (без учета падения давления на вспомогательном оборудовании)
Точка росы сжатого воздуха, °C -42
Допустимая температура окр. среды, °C от -40 до +40
Остаточное содержание масла, мг/м³ < 0,01
Габаритные размеры без шасси, ДхШхВ, мм
Масса без шасси, кг
Присоединение к пневмосети G 1½"

Компрессор
Тип Винтовой маслозаполненный S 75-2
Мощность приводного электродвигателя, кВт 55
Максимальное рабочее давление, бар (изб.) 8
Производительность, м³/мин 9,10

Осушитель сжатого воздуха
Тип Адсорбционный с холодной регенерацией KEN-MT 800
Осушитель оснащен фильтрами сжатого воздуха на входе и на выходе
