Внимание! Устаревшая информация!

Информация на этой странице относится к компрессорам BOGE Kompressoren серии CL, в том виде, как эта серия выглядела до 2009 года. Она оставлена на нашем сайте для того, чтобы интересующиеся этим посетители могли отследить изменения модельного ряда BOGE.

В 2009 году, в серию CL были добавлены более мощные модели, изготовленные на основе другого сосбственного винтового блока BOGE (более производительного) - и информация по актуальной серии CL размещена на этой странице.


Винтовые компрессоры серии CL

Компрессорные станции серии CL предназначены для производства небольших объемов сжатого воздуха.

Они изготавливаются в двух модификациях:
- CL (компрессор на воздушном ресивере)
- CLD (компрессор и фреоновый осушитель, смонтированные на воздушном ресивере)

Компрессорная станция CLD, дополненная магистральными фильтрами общей и, иногда, тонкой очистки ZANDER, является законченной системой снабжения сжатым воздухом небольшого цеха, где сжатый воздух используется для привода производственного оборудования и инструмента.

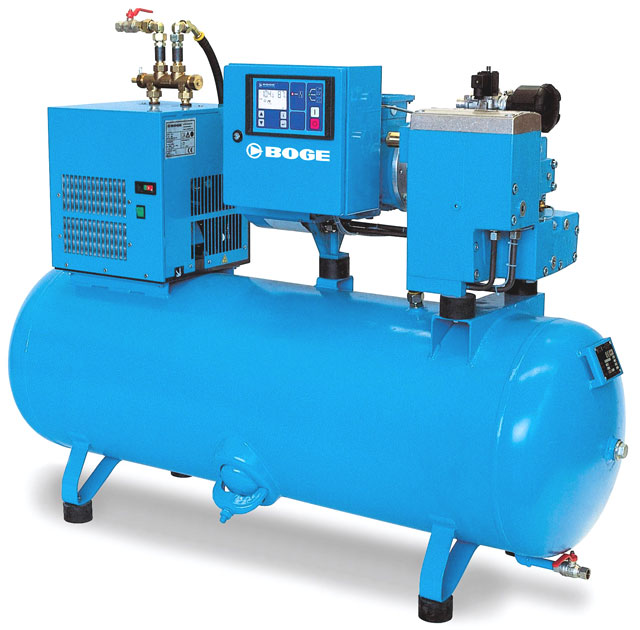

Компрессорная станция CLD7-270
Компрессорная станция CLD3-270 (с рефрижераторным осушителем, на ресивере объемом 270 л)
Устройство

Компрессорные станции серии CL изготавливаются на основе блоков сжатия (компрессоров) BOGE Compact Module (CM), которые представляют из себя винтовой блок, интегрированный в едином корпусе с необходимыми устройствами: сепараторным резервуаром с погружным фильтроэлементом тонкой сепарации масла, масляным фильтром, термостатическим клапаном, направляющим нагретое в винтовом блоке масло в теплообменник или по малому кругу напрямую в винтовой блок, обратным клапаном / клапаном минимального давления. Все интегрированные компоненты соединены без использования шлангов и трубопроводов.

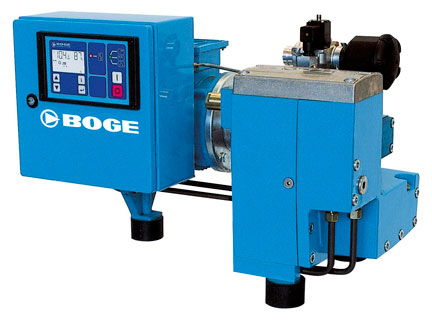

Compact Module с электродвигателем и электрошкафом

Доступ ко всем компонентам винтового блока CM осуществляется максимально легко. Например, замена масляного фильтра и фильтроэлемента сепаратора производится после снятия сервисной (верхней) крышки блока, а при обслуживании термостатического и обратного клапанов достаточно отсоединить удерживающие вставки этих клапанов заглушки.

На верхней части блока CM размещены клапан всасывания, защищенный 3-микронным воздушным фильтром в шумопоглощающем корпусе, и предохранительный клапан.

Электродвигатель со степенью защиты IP55 и пуском через "звезду-треугольник" и компрессор в компрессорных станциях серии CL соединены через муфту. Использование прямого привода в данном случае абсолютно оправданно, т.к. винтовые блоки сжатия CM разрабатывались самой фирмой BOGE именно для использования в этих компрессорах, и уход от клиноременного привода позволил не только упростить обслуживание приводной системы, но и, действительно, повысить ее КПД.

Высокоэффективные масляный и воздушный теплообменники охлаждаются крыльчаткой вентилятора, расположенной на валу электродвигателя. Разница между температурой всасываемого и сжатого воздуха после прохождения финального теплообменника составляет примерно 11 К. Масляный теплообменник соединен с блоком CM с помощью стальных трубок с прецезионными гидравлическими соединенями. Шланги в компрессорных станциях CL используются только на стороне чистого (прошедшего сепаратор) воздуха, где использование трубок нежелательно. Тем самым, минимизируется риск возникновения утечек.

Компрессорные станции серии CL работают полностью автоматически. Показания системного давления и температуры конца сжатия снимаются электронными датчиками и передаются электронному блоку управления. Система управления снабжена жидкокристаллическим дисплеем и светодиодными индикаторами, с помощью которых отображается информация о режиме работы, рабочих данных компрессора, предупреждения и сообщения об ошибках. Навигация по меню системы управления и ее программирование производятся с помощью клавиатурного ввода. Устанавливаемой на компрессорных станциях серии CL системой управления является BASIC.

Компрессорный модуль CM размещен на воздушном ресивере при помощи демпфирующих вибрацию опор. Сам ресивер также размещен на виброопорах. Ресивер снабжен предохранительным клапаном, дренажным краном, лючком для осмотра, манометром, отсечным краном. Опционально возможна установка на ресивер автоматического конденсатоотводчика.

Фреоновый осушитель рассчитан на обеспечение точки росы сжатого воздуха +3°C. Осушитель оснащен визуальным индикатором точки росы и автоматическим конденсатоотводчиком. Обводная трубка (байпас) позволяет производить подачу сжатого воздуха в обход осушителя.


Компрессор CL7-90
Компрессор CL7-90 (в Москве). Справа от него - адсорбционный осушитель серии K-MT.
Преимущества

Основным, что отличает как компрессорные станции серии CL, так и другое оборудование BOGE, является его, без преувеличения, всемирно известное качество и высочайшая степень надежности. Винтовые компрессорные модули CM производятся на заводе BOGE в Билефельде, Германия, там же производится и сборка компрессоров. Все сторонние производители комплектующих выбираются компанией BOGE прежде всего исходя из качества предлагаемой ими продукции. Все произведенные BOGE компрессоры проходят процедуру заводской приемки и тестирования.

Можно отметить и некоторые частные принципиальные отличительные особенности и преимущества компрессорных станций серии CL:

 Оптимизированные для использования с прямым приводом винтовые блоки, специально спроектированные компанией BOGE, обеспечивают максимальный КПД системы. Обычно, устанавливаемые на не оснащенных частотным преобразователем компрессорах большинства производителей стандартные винтовые блоки не дают пользователю ожидаемого от прямого привода высокого КПД, т.к. при фиксированных значениях скорости вращения приводного двигателя в сочетании с передачей скорости вращения 1х1 очень сложно извлечь из винтового блока максимально заложенную в его структуре производительность. Эффект от экономии энергии за счет ухода от ременной передачи в этом случае ничтожен. Кстати, в частности по этой причине на большинстве наших винтовых компрессоров других серий устанавливается оптимизированная система клиноременного привода BOGE GM Drive. Однако, в случае с компрессорными станциями серии CL проблема прямого привода решена радикально - разработкой винтового блока специально для использования в этих компрессорах.

 Эффективная система сепарации масла, обеспечивающая остаточное содержание компрессорного масла от 1 до 3 мг/м³. Оптимизированные пространственные характеристики встроенного сепараторного резервуара и высокоэффективный фильтрующий элемент тонкой сепарации позволяют стабильно обеспечивать столь низкое содержание масла, что означает и экономию самого масла, и, что еще более важно, высокое качество получаемого сжатого воздуха.

 Минимально возможное количество трубных и шланговых соединений - дополнительный фактор, способствующий минимизации риска возникновения утечек и снижению внутреннего падения давления. В отличие от компрессоров с разделенной конструкцией, нуждающихся в таких соединениях между компонентами системы, в компрессорных станциях серии CL, благодаря использованию блока сжатия Compact Module, трубные или шланговые соединения между винтовым блоком, системой сепарации масла, термостатическим клапаном, масляным фильтром, клапаном минимального давления, отсутствуют вообще. Циркуляция масла и воздуха внутри блока CM происходит по внутренним каналам. Таким образом, компания BOGE, практически исключив шланги из конструкции большинства своих компрессоров, в случае систем на основе Compact Module пошла еще дальше, минимизировав и количество соединительных трубок.

 Исключительно низкий уровень шума. Снижение уровня шума достигнуто за счет общей малошумности содержащих движущиеся части компонентов (электродвигателя и винтового блока), использования шумопоглощающего корпуса фильтра всасывания, малошумного прямого привода. Отсутствие у компрессорных станций серии CL шумопоглощающего кожуха на уровне шума сказывается незначительно. Указанный в таблице технических параметров уровень звукового давления подтвержден соответствующими тестами, при этом можно добавить, что при нахождении вблизи работающего компрессора серии CL уровень производимого им шума практически незаметен.

 Компактность и сочетание в одной системе компрессора, ресивера и осушителя с выполненными соединениями.

Технические данные

Модификация CL (компрессор+ресивер)
бар (изб.) м³/мин кВт ДхШхВ, мм кг дюймы дБ(А)
СL 3-90 10 0,231 2,2 1130х490х920 155 1/2 59
СL 4-90 10
13
0,338
0,234
3 1130х490х920 160
165
1/2 59
СL 5-90 10 0,482 4 1130х490х920 175 1/2 65
СL 7-90 10
13
0,718
0,525
5,5 1130х490х920 180
185
1/2 66

Модификация CLD (компрессор+ресивер+фреоновый осушитель)
бар (изб.) м³/мин кВт ДхШхВ, мм кг дюймы дБ(А)
СLD 3-270 10 0,231 2,2 1715х545х1185 225 1/2 59
СLD 4-270 10
13
0,338
0,234
3 1715х545х1185 230
250
1/2 59
СLD 5-270 10 0,482 4 1715х545х1185 245 1/2 65
СLD 7-270 10
13
0,718
0,525
5,5 1715х545х1185 250
270
1/2 66

Число-суффикс в названии модели обозначает объем воздушного ресивера в литрах. Стандартно, компрессорные станции модификации CL комплектуются воздушными ресиверами объемом 90 л, а компрессорные станции модификации CLD - объемом 270 л. Возможна комплектация компрессорных станций CL также ресиверами объемом 270 л.

Значение температуры точки росы сжатого воздуха, обеспечиваемой осушителем, составляет +3°C при максимальной загрузке, минимальном рабочем давлении на входе в осущитель, равном максимальному рабочему давлению компрессора минус 1 бар, температуре сжатого воздуха +35°C и температуре окружающей среды +25°C.

Производительность указана по выдаче, в соответствии с требованиями ISO 1217, приложение C, при температуре окружающей среды +20°C и максимальном давлении. Уровень звукового давления указан в соответствии с PN8NTC2.3.

Все компрессорные станции CL и CLD комплектуются электродвигателями 3-фазного тока, 400В 50Гц. Компрессорные станции CL3 и CLD3 могут также комплектоваться однофазными электродвигателями 230В 50Гц.
